Геодезические работы — фундаментальная основа любого строительного проекта в Санкт-Петербурге и Ленинградской области. Сложные гидрогеологические условия региона, обилие водоносных горизонтов и специфические грунты (от слабых водонасыщенных до скальных) делают качественную геодезическую подготовку не просто формальностью, а критически важным этапом, определяющим успех всего строительства. В данной статье мы рассмотрим все ключевые этапы геодезических работ с учетом региональной специфики, нормативных требований и современных технологических решений.
По данным Комитета по градостроительству и архитектуре Санкт-Петербурга, более 40% случаев проблем при строительстве в регионе связаны с недостаточным качеством предварительных геодезических изысканий, что особенно критично в условиях сложной гидрогеологии Северо-Западного региона.
1. Подготовительный этап геодезических работ
Перед началом полевых работ крайне важно провести тщательную подготовку, которая включает получение и анализ исходной документации. В условиях Санкт-Петербурга и области этот этап имеет свои особенности.
1.1. Сбор и анализ исходных данных
Для Санкт-Петербурга и Ленинградской области характерно наличие большого количества подземных коммуникаций, исторических объектов и особых зон. Необходимо собрать следующую документацию:
- Выписка из ЕГРН и документы на земельный участок (кадастровый план);
- Градостроительный план земельного участка (ГПЗУ);
- Данные о расположении опорной геодезической сети в районе застройки;
- Сведения о наличии подземных коммуникаций из СПб ГУП «Центр информационного обеспечения градостроительной деятельности»;
- Архивные топографические планы местности (особенно важно для исторических районов города);
- Данные о гидрогеологических условиях участка (для Ленинградской области — включая сведения о болотистых местностях и торфяниках).
1.2. Составление технического задания и проекта производства геодезических работ (ППГР)
При составлении технического задания необходимо учесть нормативные требования СП 47.13330.2016 «Инженерные изыскания для строительства», а также местные регламенты:
- Определение объема работ с учетом класса ответственности объекта строительства;
- Установление требуемой точности измерений (для исторического центра Санкт-Петербурга — повышенные требования к точности);
- Определение характерных точек рельефа с учетом гидрологической обстановки;
- Учет сезонной специфики работ в условиях Северо-Запада (влияние снежного покрова, промерзания грунта).
Расчет минимального количества опорных точек съемочного обоснования:
N = S × k × f, где:
N — количество точек;
S — площадь участка в гектарах;
k — коэффициент сложности рельефа (для равнинных участков Ленобласти k=1, для холмистых территорий k=1,5);
f — поправочный коэффициент на залесенность (для участков с высокой лесистостью f=1,3).
Для типичного участка в 1 га в Ленинградской области с умеренно холмистым рельефом и средней залесенностью:
N = 1 × 1,5 × 1,3 = 1,95 ≈ 2 точки на гектар.
2. Полевой этап геодезических работ
2.1. Рекогносцировка местности и оценка условий выполнения работ
В условиях Санкт-Петербурга и Ленинградской области рекогносцировка местности должна включать:
- Визуальное обследование территории с выявлением характерных форм рельефа;
- Оценку состояния грунтов и уровня грунтовых вод (критически важно для района, где около 30% территории имеют высокий уровень подземных вод);
- Обследование существующих геодезических пунктов и оценка возможности их использования;
- Выявление факторов, затрудняющих выполнение измерений (высокая застройка в городских условиях, плотная крона деревьев в лесистых районах области);
- Обнаружение и маркировка инженерных коммуникаций с помощью трассопоискового оборудования.
2.2. Создание опорной геодезической сети
Для условий Санкт-Петербурга и области характерно использование двух основных подходов:
- Для открытых участков Ленинградской области — спутниковые технологии с использованием ГНСС-оборудования:
- Применение RTK-режима с подключением к региональной сети базовых станций "СПб Сеть Базовых Станций";
- Достижение точности определения координат 2-3 см в плане и 3-5 см по высоте;
- Обязательный учет проблемных зон (вблизи высоковольтных ЛЭП, радиовышек).
- Для городских условий и залесенных участков — традиционные методы с использованием электронных тахеометров:
- Проложение теодолитных ходов с привязкой к пунктам городской геодезической сети;
- Создание высотной опорной сети методом геометрического нивелирования III-IV класса;
- Применение полигонометрии 4 класса, 1 и 2 разрядов.
Важно! В условиях Санкт-Петербурга и пригородов при работе с ГНСС-оборудованием следует учитывать электромагнитные помехи от промышленных объектов. Рекомендуется проводить наблюдения длительностью не менее 30 минут на точку с последующей постобработкой, что позволяет значительно повысить точность определения координат.

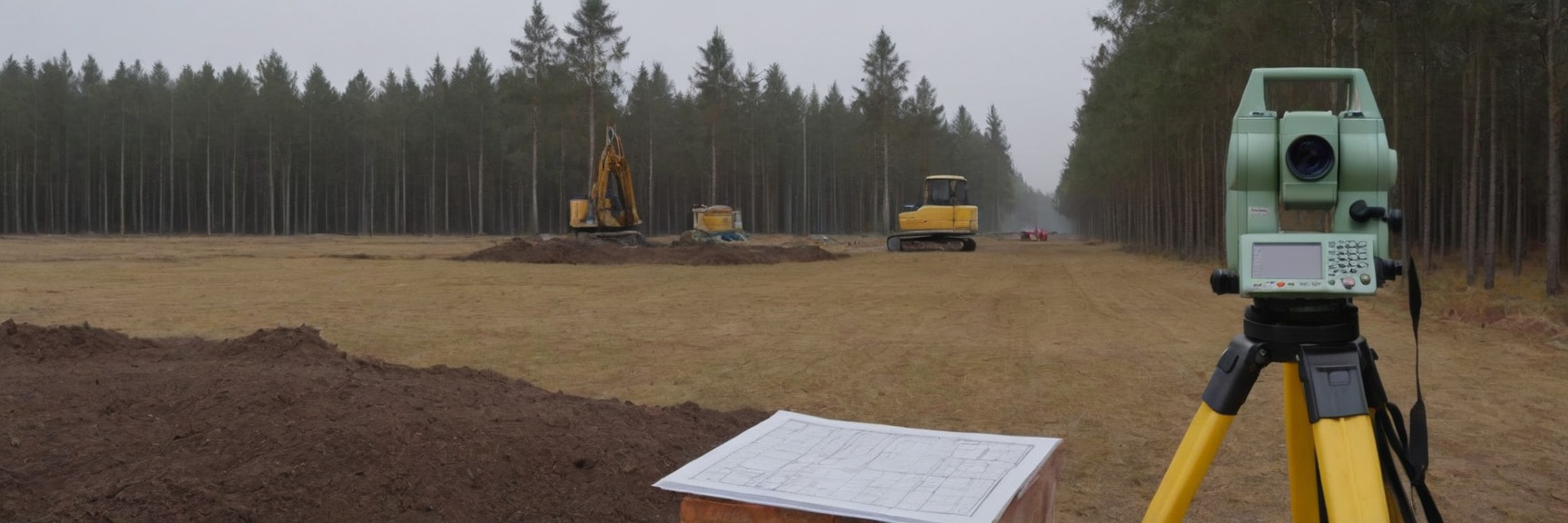

2.3. Топографическая съемка участка
Топографическая съемка в условиях Санкт-Петербурга и Ленинградской области имеет ряд специфических особенностей:
2.3.1. Выбор масштаба съемки
В зависимости от назначения съемки и требований заказчика применяются следующие масштабы:
- 1:500 — для детальной съемки городских территорий и участков под капитальное строительство (обязателен для центральных районов Санкт-Петербурга);
- 1:1000 — для съемки территорий под малоэтажное строительство в пригородах;
- 1:2000 — для съемки больших территорий под линейные объекты в Ленинградской области;
- 1:5000 — для генеральных планов крупных территорий.
2.3.2. Методы топографической съемки
Выбор метода съемки зависит от условий местности:
- Тахеометрическая съемка — основной метод в условиях застроенных территорий:
- Применение современных электронных тахеометров с безотражательным режимом измерений (Leica, Trimble, Sokkia);
- Фиксация съемочных пикетов с шагом 5-15 м в зависимости от сложности рельефа;
- Особое внимание уделяется съемке характерных точек рельефа, мест резкого изменения уклонов, что критично для участков со сложной топографией вблизи Финского залива и в северных районах области.
- ГНСС-съемка — эффективна на открытых участках Ленинградской области:
- Использование режима RTK с достижением точности 2-3 см в плане;
- Применение двухчастотных GPS/ГЛОНАСС приемников для повышения надежности в условиях северных широт;
- Минимизация влияния эффекта многолучевости в условиях застройки.
- Лазерное сканирование — для сложных объектов и исторических территорий:
- Применение наземных лазерных сканеров с плотностью точек до 10000 точек на м²;
- Создание высокоточных 3D-моделей сложных объектов (особенно актуально для историко-культурных объектов центра Санкт-Петербурга);
- Комбинирование с аэрофотосъемкой с БПЛА для труднодоступных участков.
2.3.3. Съемка подземных коммуникаций
Для условий Санкт-Петербурга с его сложной системой подземных коммуникаций требуется:
- Использование трассопоисковых систем (Radiodetection, RIDGID SeekTech) для обнаружения подземных металлических коммуникаций;
- Применение георадаров для обнаружения неметаллических коммуникаций (труб ПНД, керамических труб);
- Поиск и обследование колодцев инженерных сетей с измерением глубин заложения и диаметров труб;
- Учет исторических систем водоотведения и дренажа в старых районах города.
Расчет допустимой погрешности определения планового положения объектов:
m = 0,0001 × M, где:
m — средняя квадратическая погрешность в метрах;
M — знаменатель масштаба съемки.
Для масштаба 1:500, типичного для городской застройки Санкт-Петербурга:
m = 0,0001 × 500 = 0,05 м (5 см).
Для подземных коммуникаций в исторических районах города допустимая погрешность не должна превышать 0,35 м в плане.
2.4. Вынос границ земельного участка в натуру
Вынос границ земельного участка является важной процедурой, особенно в условиях плотной застройки Санкт-Петербурга и ценности земельных ресурсов:
- Получение координат поворотных точек границ из кадастрового плана (система координат МСК-64 для Санкт-Петербурга или МСК-47 для Ленинградской области);
- Вынос точек в натуру с использованием электронных тахеометров или ГНСС-оборудования;
- Закрепление точек временными (деревянные колья, металлические штыри) или постоянными (бетонные столбы, металлические трубы) межевыми знаками;
- Составление акта выноса границ с указанием фактических координат закрепленных точек и их отклонений от проектных значений.
2.5. Вертикальная планировка участка
Учитывая климатические особенности региона (высокую влажность, обильные осадки), особое внимание уделяется вертикальной планировке:
- Определение существующих и проектных отметок характерных точек рельефа;
- Расчет объемов земляных работ с учетом типа грунта (особенно важно для торфяных и песчаных грунтов области);
- Проектирование систем водоотведения с учетом существующих водотоков и дренажных систем;
- Особое внимание уделяется местам возможного застоя воды и подтопления.
Расчет объема земляных работ методом квадратов:
V = a² × (∑h)/n, где:
V — объем земляных работ;
a — размер стороны квадрата;
∑h — сумма рабочих отметок во всех узлах квадратов;
n — количество узлов.
Для участка 20×20 м, разбитого на квадраты 5×5 м (9 узлов) с суммой рабочих отметок 4,5 м:
V = 5² × 4,5/9 = 25 × 0,5 = 12,5 м³.
3. Камеральный этап обработки результатов
3.1. Обработка полевых измерений
После завершения полевых работ выполняется обработка полученных данных с использованием специализированного программного обеспечения:
- Импорт данных из полевых приборов в программные комплексы (CREDO, AutoCAD Civil 3D, TechnoCad);
- Уравнивание плановых и высотных сетей, контроль точности;
- Расчет координат и высот съемочных пикетов;
- Конвертация данных в требуемые системы координат (МСК-64 для СПб, МСК-47 для области).
3.2. Создание топографического плана
Создание актуального топографического плана с учетом требований заказчика и нормативных документов:
- Отрисовка ситуации и рельефа в соответствии с условными знаками для топографических планов масштабов 1:5000 - 1:500;
- Построение горизонталей с учетом характера рельефа (для выраженного рельефа северных районов области — сечение рельефа 0,5 м, для равнинных территорий — 0,25 м);
- Нанесение подземных и надземных коммуникаций с атрибутивной информацией;
- Составление экспликации и штампа в соответствии с требованиями КГА Санкт-Петербурга.
3.3. Подготовка технического отчета
Итоговым документом является технический отчет, включающий:
- Пояснительную записку с описанием методики работ и результатов;
- Схему геодезической сети с оценкой точности;
- Каталог координат и высот пунктов геодезической основы и межевых знаков;
- Топографические планы участка в требуемых масштабах;
- Цифровую модель местности в согласованном формате (DWG, DXF, MAPP);
- Ведомости с характеристиками элементов ситуации и коммуникаций;
- Акты согласования подземных коммуникаций с эксплуатирующими организациями (обязательно для Санкт-Петербурга).
4. Особенности геодезических работ в Санкт-Петербурге и Ленинградской области
4.1. Учет гидрогеологических условий
Один из ключевых факторов, влияющих на строительство в регионе — высокий уровень грунтовых вод:
- На этапе геодезической съемки необходимо фиксировать выходы грунтовых вод, заболоченные участки;
- Особое внимание уделяется отметкам урезов воды в водоемах и водотоках;
- Для участков в прибрежной зоне Финского залива требуется учет приливно-отливных явлений;
- В заболоченных районах Ленинградской области геодезические работы рекомендуется проводить в зимний период при промерзании верхнего слоя грунта.
4.2. Особенности работы в исторических районах Санкт-Петербурга
При выполнении геодезических работ в исторической части города необходимо учитывать:
- Наличие охранных зон объектов культурного наследия;
- Высокую плотность существующей застройки, затрудняющую спутниковые наблюдения;
- Сложную систему подземных коммуникаций, включая исторические дренажные системы;
- Необходимость согласования работ с КГИОП (Комитетом по государственному контролю, использованию и охране памятников истории и культуры);
- Возможные ограничения по глубине заложения фундаментов и организации водоотведения.
4.3. Учет специфики грунтов
Значительное разнообразие типов грунтов в регионе требует дифференцированного подхода:
- На участках с торфяными грунтами (встречаются в Выборгском, Приозерском районах области) необходимо учитывать сезонное изменение уровня поверхности и риск просадок;
- На территориях с наличием плывунов (характерно для некоторых районов Санкт-Петербурга) требуется дополнительная фиксация опорных пунктов;
- В карьерных зонах (Тосненский, Кировский районы) важен учет техногенных изменений рельефа;
- Территории с ленточными глинами требуют особого внимания при проектировании фундаментов и оценке несущей способности грунта.
4.4. Климатические факторы и сезонность работ
Климатические особенности Северо-Западного региона накладывают определенные ограничения:
- Оптимальный период для геодезических работ — с мая по октябрь;
- В зимний период высота снежного покрова (до 40-60 см) затрудняет съемку рельефа;
- Возможность выполнения работ в условиях короткого светового дня зимой (до 6 часов) требует применения осветительного оборудования;
- Работы в межсезонье осложняются высокой влажностью и неустойчивостью грунта.
5. Современные технологии в геодезии и их применение в регионе
5.1. Использование беспилотных летательных аппаратов (БПЛА)
Применение дронов позволяет существенно ускорить процесс съемки больших территорий:
- Аэрофотосъемка с применением БПЛА позволяет получать ортофотопланы с разрешением до 2-3 см/пиксель;
- Построение цифровых моделей рельефа (ЦМР) методом фотограмметрии с точностью 5-10 см по высоте;
- Эффективность применения в труднодоступных местах (болотистая местность, леса, промзоны);
- Ограничения использования в городской черте Санкт-Петербурга и вблизи стратегических объектов (требуется согласование с Росавиацией и службами безопасности).
5.2. Лазерное сканирование и 3D-моделирование
Технология лазерного сканирования особенно востребована при работе с объектами культурного наследия и сложными инженерными сооружениями:
- Наземное лазерное сканирование позволяет получать облака точек с плотностью до 10000 точек на м²;
- Точность определения координат точек при сканировании достигает 2-3 мм на расстоянии до 50 м;
- Сокращение времени полевых работ до 5-10 раз по сравнению с традиционными методами;
- Создание высокоточных трехмерных моделей фасадов исторических зданий Санкт-Петербурга;
- Мониторинг деформаций несущих конструкций при реконструкции исторических объектов;
- Комбинирование с мобильным сканированием для создания комплексных моделей городской среды.
Расчет необходимого количества сканерных станций:
N = P/πR² × k, где:
N — количество станций;
P — площадь объекта съемки;
R — эффективный радиус сканирования;
k — коэффициент перекрытия (обычно 1,3-1,5).
Для исторического здания площадью 1000 м² при эффективном радиусе сканирования 25 м:
N = 1000/(3,14 × 25²) × 1,4 ≈ 0,7 × 1,4 ≈ 1 станция.
5.3. Мобильные картографические системы
Внедрение мобильных картографических систем значительно ускоряет процесс сбора пространственных данных в городских условиях:
- Применение автомобильных лазерных сканеров совместно с панорамными камерами;
- Скорость сбора данных до 50-80 км/ч при сохранении точности 2-3 см;
- Эффективность использования для инвентаризации улично-дорожной сети Санкт-Петербурга и пригородов;
- Создание цифровых двойников транспортной инфраструктуры региона;
- Возможность определения точного положения объектов городского благоустройства (светофоры, дорожные знаки, малые архитектурные формы).
5.4. Высокоточное позиционирование с использованием региональных сетей
В Санкт-Петербурге и Ленинградской области функционирует региональная сеть постоянно действующих базовых станций ГНСС:
- Сеть базовых станций обеспечивает работу в режиме RTK с точностью 2-3 см в плане и 3-5 см по высоте;
- Покрытие сети включает Санкт-Петербург и большую часть населенных пунктов Ленинградской области;
- Использование многосистемных приемников, работающих с сигналами GPS, ГЛОНАСС, Galileo и BeiDou;
- Возможность постобработки данных для достижения миллиметровой точности;
- Автоматический перевод координат между системами координат МСК-64 и МСК-47.
6. Нормативно-правовые аспекты геодезических работ в регионе
6.1. Основные нормативные документы
При выполнении геодезических работ в Санкт-Петербурге и Ленинградской области необходимо руководствоваться следующими нормативными документами:
- Федеральный закон от 30.12.2015 № 431-ФЗ «О геодезии, картографии и пространственных данных»;
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения»;
- СП 11-104-97 «Инженерно-геодезические изыскания для строительства»;
- ГКИНП (ГНТА)-17-004-99 «Инструкция о порядке контроля и приемки геодезических, топографических и картографических работ»;
- Закон Санкт-Петербурга «О Правилах землепользования и застройки Санкт-Петербурга»;
- Постановление Правительства Санкт-Петербурга от 16.05.2016 № 355 «О Порядке взаимодействия исполнительных органов государственной власти Санкт-Петербурга при подготовке документации по планировке территории».
6.2. Системы координат и высот
В регионе используются следующие системы координат и высот:
- Плановые системы координат:
- МСК-64 — местная система координат Санкт-Петербурга;
- МСК-47 — местная система координат Ленинградской области;
- ГСК-2011 — государственная система координат (используется ограниченно).
- Высотные системы:
- Балтийская система высот 1977 года — основная система для региона;
- Кронштадтский футшток — нуль отсчета высот.
Важно! При выполнении работ на приграничных территориях Санкт-Петербурга и Ленинградской области необходимо учитывать параметры перехода между системами координат МСК-64 и МСК-47. Ошибки пересчета могут достигать 15-20 см, что критично для кадастровых работ и строительства.
6.3. Согласование результатов работ
Процедура согласования результатов геодезических работ в регионе имеет свои особенности:
- Топографические планы масштаба 1:500 для территории Санкт-Петербурга подлежат согласованию в СПб ГУП "Центр информационного обеспечения градостроительной деятельности";
- Согласование прохождения подземных коммуникаций выполняется в эксплуатирующих организациях (ГУП "Водоканал Санкт-Петербурга", ПАО "Ленэнерго", АО "Теплосеть Санкт-Петербурга" и др.);
- Результаты геодезических работ на исторических территориях подлежат согласованию в КГИОП;
- При работе на территориях двойного подчинения (федеральные земли) требуется согласование в Росреестре.
7. Типичные ошибки при выполнении геодезических работ и рекомендации по их предотвращению
7.1. Ошибки при создании геодезической основы
Наиболее распространенные ошибки при создании опорной геодезической сети:
- Недостаточное количество исходных пунктов государственной геодезической сети (особенно в удаленных районах Ленинградской области);
- Ошибки центрирования приборов над пунктами;
- Неучет влияния рефракции при измерениях в городских условиях;
- Недостаточное время наблюдений при использовании ГНСС-технологий;
- Некорректное уравнивание геодезической сети.
Рекомендации:
- Использовать не менее 3-4 исходных пунктов геодезической сети;
- Применять принудительное центрирование приборов;
- Проводить измерения в благоприятных метеоусловиях;
- Для ГНСС-измерений в режиме "статика" обеспечивать время наблюдений не менее 30-60 минут на пункт;
- Выполнять предварительное уравнивание сети для выявления грубых ошибок.
7.2. Ошибки при топографической съемке
При выполнении топографической съемки часто встречаются следующие ошибки:
- Недостаточная плотность пикетов в характерных местах рельефа;
- Пропуск подземных коммуникаций (особенно неметаллических);
- Неточная фиксация урезов воды и выходов грунтовых вод;
- Неправильное кодирование объектов при полевой съемке;
- Отсутствие контрольных измерений.
Рекомендации:
- Увеличивать плотность пикетов в местах перегиба рельефа и характерных форм;
- Использовать комплекс методов для обнаружения подземных коммуникаций (трассопоиск, георадар, шурфование);
- Фиксировать урезы воды с учетом сезонных колебаний;
- Разрабатывать и применять единую систему кодирования объектов;
- Выполнять контрольные измерения в объеме не менее 5% от общего количества пикетов.
7.3. Ошибки при камеральной обработке
На этапе камеральной обработки распространены следующие ошибки:
- Некорректное построение горизонталей без учета характера рельефа;
- Ошибки при увязке данных, полученных разными методами;
- Неверное указание характеристик инженерных коммуникаций;
- Ошибки при конвертации данных между различными программными продуктами;
- Потеря точности при преобразовании координат между системами.
Рекомендации:
- При построении горизонталей учитывать структурные линии рельефа;
- Выполнять контроль точности при совмещении данных из разных источников;
- Сверять характеристики инженерных коммуникаций с технической документацией;
- Использовать форматы обмена данными с минимальными потерями информации;
- Применять специализированное ПО для преобразования координат с высокой точностью.
8. Экономические аспекты геодезических работ
8.1. Факторы, влияющие на стоимость работ
Стоимость геодезических работ в Санкт-Петербурге и Ленинградской области определяется следующими факторами:
- Площадь и конфигурация земельного участка;
- Сложность рельефа и наличие растительности;
- Масштаб и детализация топографической съемки;
- Наличие подземных коммуникаций и их плотность;
- Удаленность объекта от опорных геодезических пунктов;
- Сезон выполнения работ (зимний период увеличивает стоимость на 15-30%);
- Срочность выполнения работ;
- Необходимость специальных согласований (для исторического центра, охранных зон).
Ориентировочный расчет стоимости топографической съемки:
С = S × k₁ × k₂ × k₃ × Cб, где:
С — стоимость работ;
S — площадь участка в гектарах;
k₁ — коэффициент сложности рельефа (1,0-1,5);
k₂ — коэффициент плотности застройки (1,0-1,7);
k₃ — сезонный коэффициент (1,0-1,3);
Cб — базовая стоимость съемки 1 га.
Для участка площадью 0,5 га в пригороде Санкт-Петербурга со средней сложностью рельефа в осенний период:
С = 0,5 × 1,2 × 1,3 × 1,1 × 50000 = 42900 руб.
8.2. Эффективные решения для оптимизации затрат
Для оптимизации затрат на геодезические работы можно использовать следующие подходы:
- Комплексное выполнение инженерных изысканий (геодезических, геологических, экологических);
- Использование современных технологий (БПЛА, лазерное сканирование) для больших площадей;
- Применение технологии ГНСС RTK для уменьшения количества рабочих на объекте;
- Планирование работ на оптимальный сезон (апрель-октябрь);
- Использование архивных материалов для предварительного анализа территории;
- Долгосрочное сотрудничество с геодезической компанией для получения скидок.
9. Перспективы развития геодезии в регионе
9.1. Внедрение новых технологий
В ближайшие годы в Санкт-Петербурге и Ленинградской области ожидается активное внедрение следующих технологий:
- Массовое применение БПЛА с лидарами для создания высокоточных цифровых моделей рельефа;
- Развитие сети высокоточных референцных ГНСС-станций с покрытием всей территории области;
- Внедрение технологий мобильного лазерного сканирования для создания цифровых двойников городской среды;
- Интеграция результатов геодезических работ с BIM-моделями зданий и сооружений;
- Использование технологий дополненной реальности для выноса проектов в натуру;
- Применение искусственного интеллекта для автоматизированного распознавания объектов на топографических планах.
9.2. Создание единого геоинформационного пространства
Одним из приоритетных направлений является интеграция геодезических данных в единую геоинформационную систему региона:
- Создание единой цифровой платформы пространственных данных Санкт-Петербурга и Ленинградской области;
- Развитие региональной инфраструктуры пространственных данных с открытым доступом для профессионалов;
- Внедрение блокчейн-технологий для защиты геодезических и кадастровых данных;
- Создание 3D-кадастра для эффективного управления городскими территориями;
- Интеграция геодезических данных с системами "умного города".
10. Заключение
Геодезические работы в Санкт-Петербурге и Ленинградской области имеют ряд существенных особенностей, обусловленных уникальными природно-климатическими, историко-культурными и инженерно-геологическими условиями региона. Качественное выполнение геодезических изысканий является необходимым условием успешного проектирования и строительства объектов любой сложности.
Современные технологии (ГНСС, лазерное сканирование, БПЛА) значительно расширяют возможности геодезистов, повышают точность и скорость работ. Однако их эффективное применение требует глубокого понимания особенностей региона, нормативно-правовой базы и методологии проведения работ.
При организации геодезических работ в Санкт-Петербурге и Ленинградской области необходимо учитывать сезонность, особенности рельефа, гидрогеологических условий и существующей застройки. Комплексный подход к геодезическому обеспечению строительства с учетом региональной специфики является залогом успешной реализации проектов любой сложности и масштаба.
