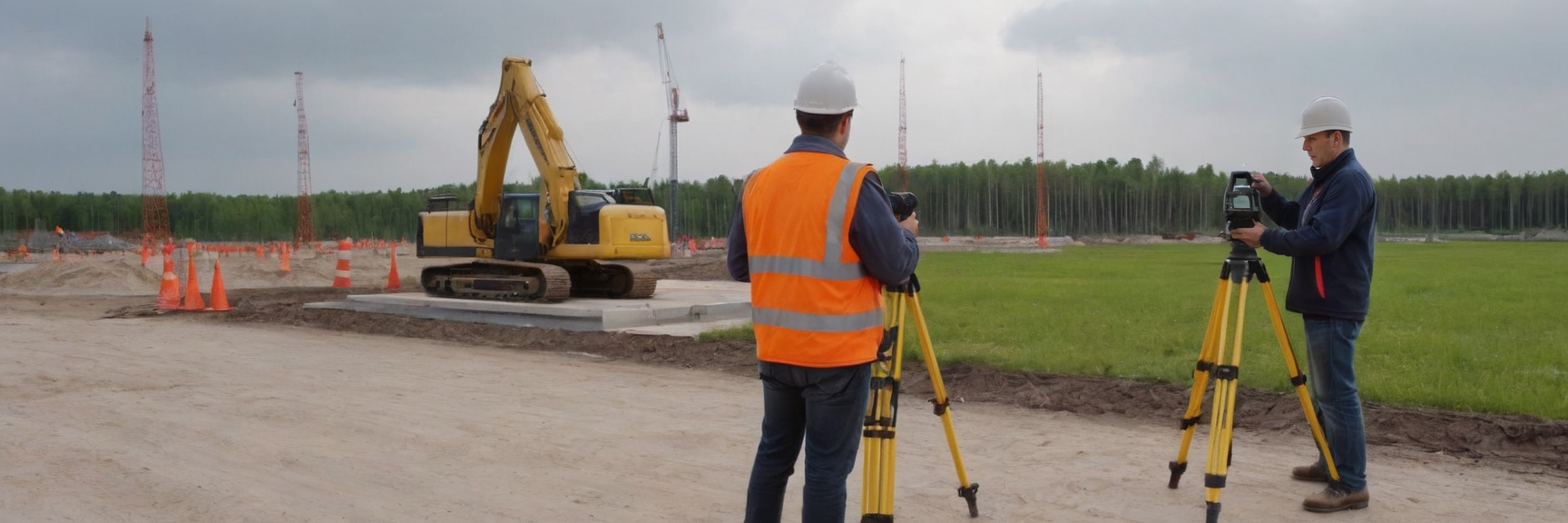

Строительство любого здания начинается с фундамента, а качество фундамента напрямую зависит от точности геодезических работ. В условиях Санкт-Петербурга и Ленинградской области, где преобладают сложные грунты и высокий уровень грунтовых вод, геодезическое сопровождение приобретает критическое значение для долговечности и безопасности сооружений.
Особенности геодезических изысканий в Петербургском регионе
Санкт-Петербург построен на болотистой местности с преобладанием слабых грунтов: торфа, ила, плывунов. Уровень грунтовых вод местами достигает 0,5-1,5 метра от поверхности. Эти факторы требуют повышенной точности при выполнении геодезических работ и постоянного мониторинга осадок фундамента.
Согласно СП 126.13330.2017 «Геодезические работы в строительстве», точность разбивки осей фундамента должна составлять ±5-10 мм для монолитных конструкций. В условиях слабых грунтов Петербурга эти требования становятся еще жестче, поскольку любая ошибка может привести к неравномерным осадкам и деформациям здания.
Этапы геодезических работ при устройстве фундамента
1. Создание геодезической разбивочной основы
Первый этап включает создание планово-высотной основы на строительной площадке. Устанавливаются временные репера и пункты геодезической сети, от которых будут производиться все дальнейшие измерения. В условиях нестабильных грунтов Ленобласти репера закладываются на глубину промерзания (1,2-1,5 м) или выносятся за пределы зоны возможных деформаций.
Расчет необходимого количества реперов
Минимальное количество реперов определяется по формуле:
где S — площадь строительной площадки в м². Для участка 5000 м² потребуется минимум 4 репера.
2. Вынос проекта в натуру и разбивка осей
Разбивка осей фундамента — ключевой этап, определяющий геометрию всего здания. С помощью электронного тахеометра выносятся основные и промежуточные оси, создается обноска. Особенность работы в Петербурге — необходимость учитывать возможные подвижки грунта даже на этапе земляных работ.
3. Геодезический контроль земляных работ
При разработке котлована в условиях высоких грунтовых вод и плывунов требуется постоянный геодезический контроль. Нивелирование дна котлована выполняется по сетке 5×5 м для определения объемов выработки и контроля проектных отметок.
| Вид работ | Допустимые отклонения по СНиП | Рекомендуемые для СПб |
|---|---|---|
| Отметка дна котлована | ±50 мм | ±30 мм |
| Положение осей | ±10 мм | ±5 мм |
| Вертикальность откосов | ±100 мм на 10 м | ±50 мм на 10 м |
Геодезическое сопровождение монтажа фундамента
Контроль армирования
Геодезический контроль армирования включает проверку положения арматурных каркасов, защитного слоя бетона, высотных отметок верха арматуры. Используются нивелир и рулетка, для сложных каркасов — тахеометр с безотражательным режимом.
Важно: В условиях агрессивных грунтовых вод Петербурга защитный слой бетона увеличивается до 50-70 мм вместо стандартных 35-40 мм. Это требует особо тщательного контроля положения арматуры.
Контроль бетонирования
При бетонировании фундаментной плиты или ленты выполняется непрерывный геодезический контроль высотных отметок. Устанавливаются маяки через 3-5 метров, контролируется горизонтальность поверхности с помощью нивелира или ротационного лазера.
Расчет количества контрольных точек
Для фундаментной плиты площадью 200 м²:
Шаг сетки контроля: 3×3 м
Количество точек: 200 / 9 ≈ 23 точки
Время контроля: 23 × 2 мин = 46 минут
Исполнительная съемка фундамента
После завершения работ по устройству фундамента выполняется исполнительная геодезическая съемка — документальное подтверждение соответствия выполненных работ проекту. Исполнительная съемка в Петербурге имеет особое значение для последующего мониторинга осадок.
Состав исполнительной документации
- Исполнительная схема планового положения фундамента с указанием фактических и проектных размеров
- Исполнительная схема высотного положения с отметками характерных точек
- Ведомость отклонений от проектных значений
- Акт приемки геодезической разбивочной основы
- Акт разбивки осей
Мониторинг деформаций фундамента
Специфика грунтов Санкт-Петербурга требует организации геодезического мониторинга осадок фундамента. Закладываются деформационные марки, выполняется высокоточное нивелирование с периодичностью:
Внимание: Предельные осадки для жилых зданий в условиях слабых грунтов СПб составляют 10-15 см. При превышении скорости осадки 2 мм/месяц требуется усиление основания.
Современное геодезическое оборудование для работ на фундаменте
| Оборудование | Точность | Применение |
|---|---|---|
| Электронный тахеометр | ±2 мм + 2 ppm | Разбивка осей, исполнительная съемка |
| Цифровой нивелир | ±0,3 мм/км | Высотный контроль, мониторинг осадок |
| GNSS-приемник | ±10 мм план, ±20 мм высота | Привязка к государственной сети |
| Лазерный построитель | ±3 мм на 10 м | Оперативный контроль |
Стоимость геодезических работ при строительстве фундамента
Стоимость геодезического сопровождения составляет 1-3% от стоимости фундамента, но экономия на этих работах может привести к многомиллионным убыткам из-за переделок и ремонтов.
| Вид работ | Единица измерения | Стоимость, руб. |
|---|---|---|
| Создание разбивочной основы | 1 пункт | 3 500 - 5 000 |
| Разбивка осей | 1 ось | 1 500 - 2 500 |
| Исполнительная съемка | 100 м² фундамента | 5 000 - 8 000 |
| Мониторинг осадок | 1 цикл измерений | 8 000 - 15 000 |
Типичные ошибки при геодезических работах
Распространенные ошибки
- Использование недостаточно надежных реперов в условиях слабых грунтов
- Отсутствие контроля после земляных работ
- Применение оптических приборов в условиях вибрации от техники
- Игнорирование температурных поправок при измерениях
- Несвоевременное восстановление утраченных осей
Правильный подход
- Дублирование реперов и осевых знаков
- Регулярная проверка стабильности исходных пунктов
- Использование электронных приборов с компенсаторами
- Ведение полевых журналов и фотофиксация
- Привлечение аттестованных специалистов
Нормативная база
Геодезические работы при строительстве фундаментов регламентируются следующими документами:
- СП 126.13330.2017 «Геодезические работы в строительстве»
- СП 70.13330.2012 «Несущие и ограждающие конструкции»
- ГОСТ 21779-82 «Система обеспечения точности геометрических параметров»
- РД-11-02-2006 «Требования к составу исполнительной документации»
- ТСН 50-302-2004 Санкт-Петербург — местные нормы проектирования
Заключение
Качественное геодезическое сопровождение строительства фундамента — это инвестиция в надежность и долговечность всего здания. В условиях сложных грунтов Санкт-Петербурга и Ленинградской области профессиональный подход к геодезическим работам позволяет избежать критических ошибок и обеспечить соответствие построенного фундамента проектным решениям. Наша компания предлагает полный комплекс геодезических услуг с применением современного оборудования и гарантией точности всех измерений.
