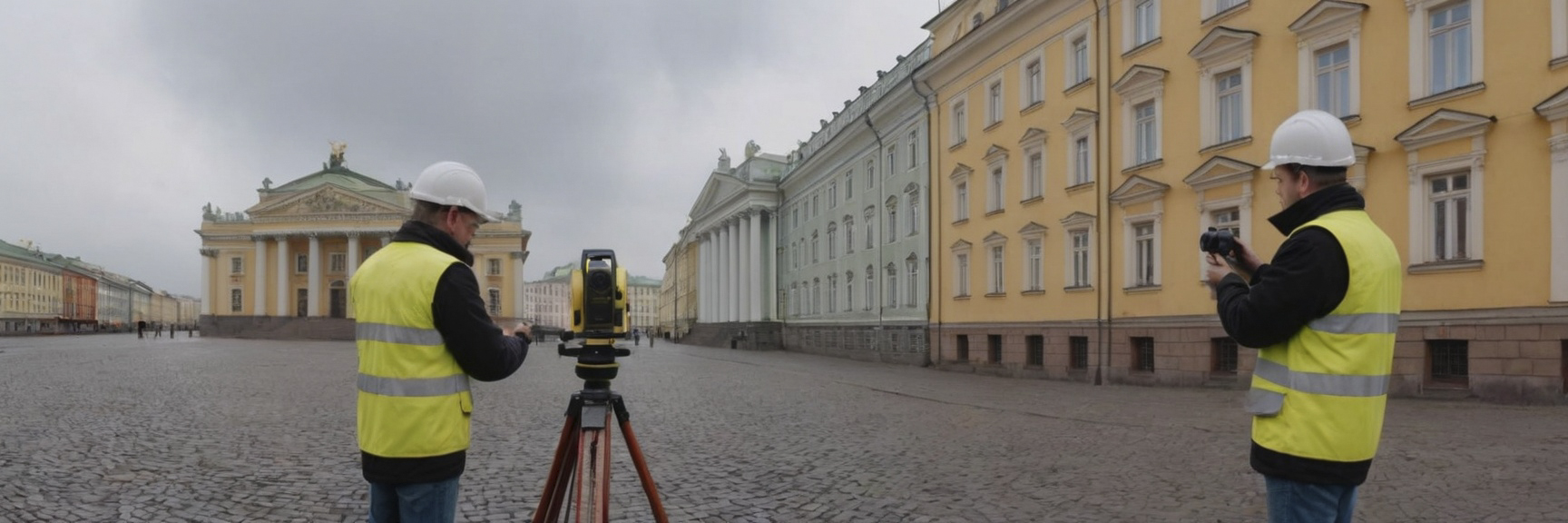

В условиях сложной геологической обстановки Санкт-Петербурга и Ленинградской области, характеризующейся слабыми грунтами и высоким уровнем грунтовых вод, геодезический мониторинг деформаций становится критически важным инструментом обеспечения безопасности зданий и сооружений. Наша компания предлагает полный спектр услуг по наблюдению за деформациями с применением современного высокоточного оборудования.
Особенности грунтовых условий Петербурга и необходимость мониторинга
Санкт-Петербург построен на слабых водонасыщенных грунтах четвертичных отложений мощностью до 40-60 метров. Основание города составляют морские и озерно-ледниковые отложения с модулем деформации E = 5-15 МПа, что в 3-5 раз ниже нормативных показателей для устойчивых грунтов. Мониторинг осадок зданий в таких условиях становится обязательным требованием для объектов капитального строительства.
По данным наших наблюдений за последние 5 лет, средняя скорость осадки зданий в историческом центре составляет 2-4 мм/год, при этом неравномерные деформации могут достигать 8-12 мм на участках с техногенным воздействием.
Нормативная база и требования к проведению геодезического мониторинга
Организация наблюдений за деформациями сооружений регламентируется комплексом нормативных документов:
- ГОСТ 24846-2019 «Грунты. Методы измерения деформаций оснований зданий и сооружений»
- СП 305.1325800.2017 «Здания и сооружения. Правила проведения геотехнического мониторинга при строительстве»
- СП 22.13330.2016 «Основания зданий и сооружений»
- МДС 13-22.2009 «Методика геодезического мониторинга технического состояния высотных и уникальных зданий»
Согласно требованиям СП 305.1325800.2017, для зданий I и II уровней ответственности в условиях слабых грунтов Петербурга, предельно допустимая осадка составляет 150 мм, а относительная разность осадок — 0.002. Превышение данных показателей требует немедленного принятия мер по усилению основания.
Современные методы и технологии мониторинга деформаций
Высокоточное геометрическое нивелирование
Геодезические наблюдения за осадками методом геометрического нивелирования I и II классов остаются базовым способом контроля вертикальных деформаций. Применение цифровых нивелиров Trimble DiNi 0.3 и Leica DNA03 обеспечивает среднюю квадратическую погрешность определения превышения mh = ±0.3 мм на 1 км хода.
Расчет точности: При создании высотной основы из 4 исходных реперов и длине хода L = 0.8 км, ожидаемая погрешность определения осадки составит:
mS = ±0.3 × √0.8 = ±0.27 мм
Электронная тахеометрия и роботизированные системы
Для контроля деформаций зданий в режиме реального времени применяются роботизированные тахеометры Leica TM50 и Trimble S9 с точностью угловых измерений 0.5" и линейных — (0.6 мм + 1 ppm). Автоматизированные системы позволяют вести непрерывный мониторинг с частотой измерений до 10 Гц.
| Параметр | Leica TM50 | Trimble S9 | Применение в СПб |
|---|---|---|---|
| Точность углов | 0.5" | 1" | Мосты, высотные здания |
| Точность расстояний | 0.6 мм + 1 ppm | 1 мм + 1.5 ppm | Исторические объекты |
| Дальность ATR | 3000 м | 2500 м | Городская застройка |
| Частота измерений | 10 Гц | 5 Гц | Динамический мониторинг |
GNSS-мониторинг в статическом режиме
Спутниковые технологии измерения деформаций конструкций применяются для долговременного мониторинга крупных инженерных сооружений. Двухчастотные приемники Trimble NetR9 и Leica GR50 в статическом режиме обеспечивают точность определения координат:
- В плане: ±(3 мм + 0.5 ppm × D)
- По высоте: ±(5 мм + 0.5 ppm × D)
Где D — расстояние до базовой станции в километрах. При базовых линиях до 10 км достигается миллиметровая точность позиционирования.
Лазерное сканирование для комплексной оценки
Наземное лазерное сканирование сканерами Leica RTC360 и Trimble TX8 позволяет получать облака точек плотностью до 12 мм на расстоянии 10 м с точностью единичного измерения ±2 мм. Технология эффективна для выявления деформаций фасадов исторических зданий Петербурга.
Этапы лазерного сканирования при мониторинге:
- Рекогносцировка объекта и планирование станций сканирования с перекрытием 30-40%
- Установка опорных марок и их координирование с точностью ±2 мм
- Выполнение сканирования с разрешением 3-6 мм на 10 м
- Регистрация сканов в единую систему координат (СКП ≤ 4 мм)
- Построение TIN-модели и анализ отклонений от эталонной поверхности
- Создание карт деформаций с цветовой индикацией смещений
Программа мониторинга для объектов различных категорий
Исторические здания центра Петербурга
Для памятников архитектуры федерального значения разрабатывается индивидуальная программа геомониторинга деформаций с учетом конструктивных особенностей и технического состояния. Типовая схема включает:
Параметры мониторинга исторических зданий
Периодичность измерений: ежемесячно в первый год, далее ежеквартально
Контролируемые параметры: осадки фундаментов (точность ±1 мм), крены стен (±10"), раскрытие трещин (±0.1 мм), прогибы перекрытий (±2 мм)
Методы: нивелирование II класса, координатные измерения, фотограмметрия трещин
Стоимость: от 85 000 руб./цикл для здания площадью до 2000 м²
Высотные здания и небоскребы
Для зданий высотой более 75 м обязателен непрерывный автоматизированный мониторинг кренов и осадок. Система включает:
- Сеть из 8-12 деформационных марок на каждые 10 этажей
- Роботизированный тахеометр с автоматическим наведением
- Инклинометры для контроля наклона с точностью ±5"
- Программное обеспечение Leica GeoMoS для обработки в реальном времени
Важно: Согласно СП 267.1325800.2016, предельный крен высотных зданий не должен превышать 1/500 высоты сооружения. Для 100-метрового здания это составляет 200 мм.
Объекты нового строительства в зоне влияния
При строительстве в условиях плотной застройки Петербурга обязателен мониторинг деформаций окружающей застройки в радиусе 2H (где H — глубина котлована). Программа наблюдений включает:
Обработка результатов и прогнозирование деформаций
Современная обработка данных геодезического мониторинга выполняется в специализированном ПО с применением методов математической статистики и прогнозирования:
Статистический анализ временных рядов
Для выявления трендов деформационных процессов применяется регрессионный анализ с построением полиномиальных моделей 2-3 степени. Коэффициент детерминации R² > 0.85 свидетельствует об адекватности модели.
Прогнозирование методом экспоненциального сглаживания
Метод Хольта-Винтерса позволяет учитывать сезонные колебания деформаций, характерные для Петербурга с его циклами промерзания-оттаивания грунтов. Прогнозное значение:
St+1 = αXt + (1-α)(St + bt)
где α = 0.3-0.5 — параметр сглаживания, определяемый эмпирически.
Интерпретация результатов и критерии оценки
Оценка технического состояния по результатам наблюдений за осадками и деформациями производится согласно градации ГОСТ 31937-2011:
| Категория состояния | Осадка, мм | Относительная разность | Крен | Мероприятия |
|---|---|---|---|---|
| Нормативное | < 80 | < 0.001 | < 1/1000 | Плановый мониторинг |
| Работоспособное | 80-120 | 0.001-0.002 | 1/1000-1/750 | Усиленное наблюдение |
| Ограниченно работоспособное | 120-150 | 0.002-0.003 | 1/750-1/500 | Ремонтные работы |
| Аварийное | > 150 | > 0.003 | > 1/500 | Усиление, реконструкция |
Практические рекомендации по организации мониторинга
Ключевые факторы успешного мониторинга:
- Правильный выбор мест установки марок — на несущих конструкциях, вне зон локальных дефектов
- Стабильность исходной основы — глубинные реперы ниже зоны сезонного промерзания (1.8 м для СПб)
- Регулярность измерений — пропуск циклов снижает достоверность прогноза на 30-40%
- Комплексность подхода — сочетание геодезических и геотехнических методов
- Оперативность реагирования — автоматические уведомления при превышении критериев
Стоимость услуг геодезического мониторинга в Санкт-Петербурге
Расценки на геодезический контроль деформаций формируются с учетом сложности объекта, требуемой точности и периодичности измерений:
| Вид работ | Единица измерения | Стоимость, руб. |
|---|---|---|
| Установка деформационной марки | 1 марка | 2 500 - 4 000 |
| Закладка глубинного репера | 1 репер | 18 000 - 25 000 |
| Нивелирование II класса | 1 марка/цикл | 800 - 1 200 |
| Тахеометрические измерения | 1 марка/цикл | 1 500 - 2 000 |
| Лазерное сканирование | 1 станция | 15 000 - 20 000 |
| Обработка и анализ данных | 1 объект/цикл | 12 000 - 18 000 |
| Технический отчет | 1 отчет | 25 000 - 40 000 |
Типовые проекты мониторинга в условиях Петербурга
Пример 1: Жилой комплекс на намывных территориях
ЖК "Морской фасад" на Васильевском острове
Характеристики: 5 корпусов, 25 этажей, свайные фундаменты L=35 м
Проблематика: Слабые илистые грунты, мощность до 18 м
Решение: Сеть из 85 осадочных марок, 12 глубинных реперов, автоматизированный тахеометр
Результат: Выявлена неравномерная осадка 12-28 мм/год, проведено усиление основания
Пример 2: Реконструкция исторического здания
Доходный дом XIX века на Невском проспекте
Характеристики: 6 этажей, кирпичные стены, ленточные фундаменты
Проблематика: Трещины в несущих стенах, крен 85 мм
Решение: Комплексный мониторинг: нивелирование + сканирование + щелемеры
Результат: Стабилизация деформаций после инъектирования основания
Заключение: важность профессионального подхода
Геодезический мониторинг деформаций зданий и сооружений в условиях Санкт-Петербурга — это не просто техническое требование, а необходимое условие безопасной эксплуатации объектов. Сложные инженерно-геологические условия города, характеризующиеся слабыми водонасыщенными грунтами и постоянным техногенным воздействием, требуют применения комплексного подхода с использованием современных технологий и методик.
Наша компания обладает полным арсеналом современного геодезического оборудования и квалифицированными специалистами для проведения всех видов мониторинга осадок и кренов. Мы работаем в соответствии с действующими нормативами, применяем передовые методы обработки данных и гарантируем точность измерений, соответствующую требованиям технического задания.
Своевременное выявление и контроль деформационных процессов позволяет предотвратить развитие аварийных ситуаций, оптимизировать затраты на ремонт и обеспечить долговечность зданий в сложных условиях петербургских грунтов. Обращайтесь к профессионалам — доверьте безопасность ваших объектов специалистам с многолетним опытом работы в Санкт-Петербурге и Ленинградской области.
Для получения консультации по организации геодезического мониторинга вашего объекта и расчета стоимости работ свяжитесь с нашими специалистами. Мы подготовим индивидуальную программу наблюдений с учетом особенностей здания и требований нормативной документации.
