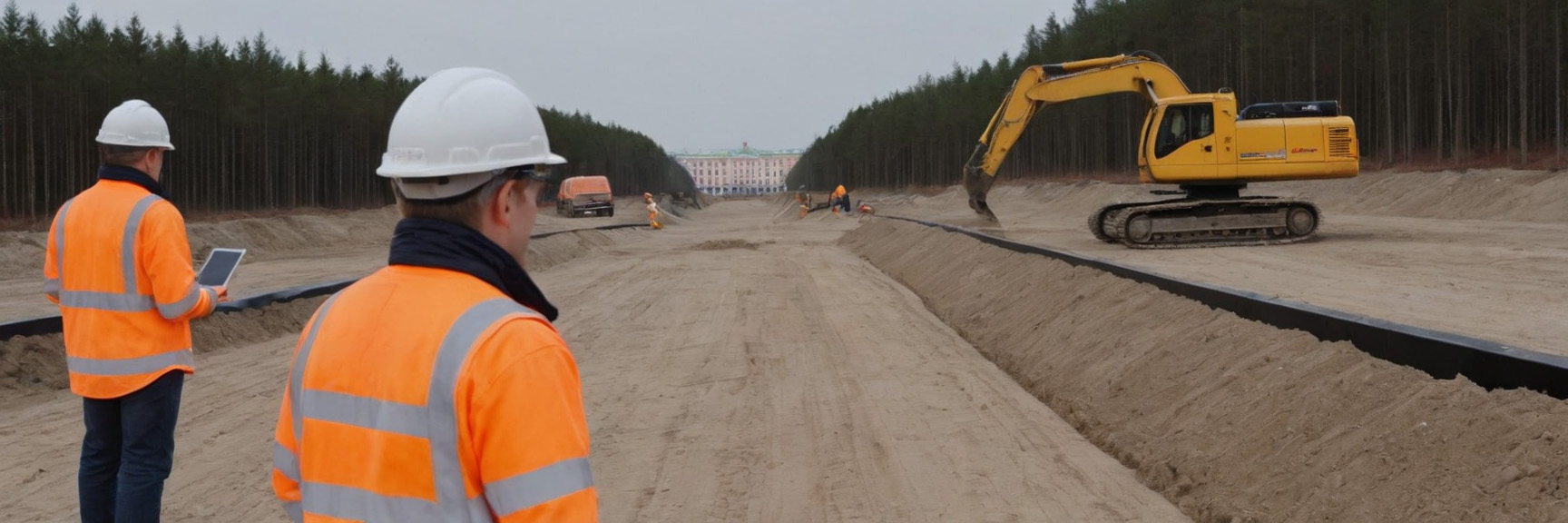

Геодезическое обеспечение укладки инженерных сетей — это комплекс разбивочных, контрольных и исполнительных измерений, который обеспечивает точное положение трубопроводов, кабелей и колодцев в земле и на поверхности в строгом соответствии с проектом. Без этих работ нельзя гарантировать соблюдение уклонов, глубины заложения и охранных зон, а значит — безопасную и долговечную эксплуатацию сетей. Для застройщиков, проектировщиков и подрядчиков в Санкт-Петербурге и Ленинградской области это особенно критично из-за плотной застройки и высокой насыщенности подземного пространства коммуникациями; в этой статье разберемся, какие геодезические операции нужны, на какие нормы они опираются, сколько это стоит и как выбрать исполнителя.
Что включает геодезическое обеспечение инженерных сетей
Геодезическое обеспечение инженерных сетей включает весь спектр работ от подготовки геодезической основы до исполнительной съемки после засыпки траншей. На практике это означает, что геодезист сопровождает объект на ключевых этапах: до начала земляных работ, во время разработки траншей и укладки труб, при монтаже камер и колодцев и на этапе сдачи сетей технадзору.
Как правило, в состав геодезического обеспечения входят следующие операции:
- создание и привязка геодезической разбивочной основы — пунктов, от которых в дальнейшем ведутся все измерения на объекте;
- вынос в натуру трассы сети: оси трубопроводов, углы поворота, точки присоединения, колодцы и камеры, пикетаж;
- контроль глубины и профиля траншей, отметок песчаного основания и подготовленного ложа под трубы;
- контроль фактического положения труб, муфт, отводов и колодцев до их засыпки;
- исполнительная съемка открытых и засыпанных участков с последующим выпуском исполнительных схем и чертежей.
Современные инженерные сети требуют высокой точности: ошибка в уклоне канализации даже на несколько миллиметров на метр может привести к застойным зонам, а промах по глубине заложения — к размораживанию труб или нарушению требований охранных зон. Поэтому геодезисты KU-GROUP используют двухчастотные GNSS-приемники и электронные тахеометры, обеспечивающие сантиметровую точность измерений на стройплощадке.
Нормативные требования к геодезическим работам при прокладке сетей
Все геодезические работы при строительстве инженерных сетей выполняются в соответствии с действующими сводами правил и стандартами, которые задают требования к точности, объему измерений и составу исполнительной документации. Основная задача норм — обеспечить, чтобы фактическое геометрическое положение сетей соответствовало проекту и требованиям безопасной эксплуатации.
Основная нормативная база для инженерных сетей
- СП 126.13330 «Геодезические работы в строительстве» — регламентирует организацию геодезических работ на стройке, создание разбивочной основы, геодезический контроль и исполнительные съемки;
- СНиП 3.01.03-84 «Геодезические работы в строительстве» — традиционный документ, определяющий требования к точности линейных и высотных измерений, разделу «Геодезическая разбивочная основа» и контролю геометрических параметров;
- СП и стандарты по инженерно-геодезическим изысканиям — регламентируют выполнение топографической съемки под трассы сетей и состав инженерно-топографических планов;
- ГОСТ по исполнительной геодезической документации — устанавливает требования к составу и оформлению исполнительных схем и чертежей для подземных и надземных инженерных коммуникаций.
Нормативы предписывают, чтобы разбивочные работы выполнялись от надежной геодезической основы, а сами сети прокладывались в пределах допустимых отклонений от проектного положения. Выход за пределы допусков приводит к замечаниям технического надзора и может потребовать дорогостоящих переделок. Кроме того, исполнительные схемы должны содержать полный набор геометрических параметров характерных точек сети — поворотных точек, колодцев, вводов в здания, перепадов отметок и т.п.
Этапы геодезического сопровождения укладки инженерных сетей
Геодезическое сопровождение укладки инженерных сетей строится как последовательность взаимосвязанных этапов — от подготовки исходных данных до сдачи сетей эксплуатирующей организации. Чем раньше к проекту подключается геодезист, тем ниже риск сюрпризов на стройке.
Основные этапы работ
- Подготовка и анализ исходных данных. Геодезист получает проект, инженерно-топографический план, данные о существующих сетях, проверяет систему координат и высот, при необходимости актуализирует топосъемку площадки.
- Создание геодезической основы. На местности закрепляются опорные точки (реперы, маяки), от которых в дальнейшем выполняется разбивка трассы и контрольные измерения. Основу привязывают к государственной или городской геодезической сети.
- Вынос трассы инженерных сетей в натуру. По проектным координатам геодезист размечает оси трубопроводов, углы поворота, колодцы, камеры и места пересечения с другими коммуникациями. Все точки фиксируются на местности кольями, краской, маркировкой.
- Контроль земляных работ и укладки труб. В процессе разработки траншей проверяются отметки дна, профиль и уклоны; после укладки труб измеряется их фактическое положение до засыпки, контролируются уклоны самотечных сетей и глубина заложения напорных труб, кабелей, футляров.
- Исполнительная съемка и выпуск документации. По результатам измерений составляются исполнительные схемы и чертежи, при необходимости — каталоги координат и высот; документы передаются заказчику, технадзору и эксплуатирующим организациям.
Важно, чтобы геодезист работал в тесной связке с подрядчиком: оперативный контроль позволяет вовремя скорректировать отметки или траекторию сети и избежать последующих вскрытий уже засыпанных участков. Это особенно актуально в условиях плотной городской застройки, когда любое вскрытие асфальта — дополнительные сроки и деньги.
Исполнительная геодезическая документация по инженерным сетям
Исполнительная геодезическая документация фиксирует, как именно сети были проложены в реальности, а не только в проекте. В нее входят результаты исполнительной съемки, схемы, чертежи и при необходимости каталоги координат и высот характерных точек сети. На основании этих документов технадзор принимает скрытые работы, а эксплуатирующая организация вносит данные в свои базы и ГИС.
При выполнении исполнительной съемки геодезист определяет координаты и отметки поворотных точек трассы, колодцев, камер, вводов в здания, мест пересечения с другими сетями и участков с изменением уклонов. Для напорных труб и теплотрасс дополнительно фиксируются компенсаторы, опоры, камеры; для кабельных линий — трассы кабельных каналов, муфты, шкафы, опоры.
| Вид инженерной сети | Что контролирует геодезист | Особенности измерений |
|---|---|---|
| Водопровод, напорная канализация | Плановое положение труб, глубина заложения, камеры, колодцы, вводы в здания | Контроль минимальных покрытий, уклонов участков, привязка к существующим сетям и сооружениям |
| Самотечная канализация, дождевая и дренажная сети | Отметки лотков труб и лотков колодцев, переломы профиля, перепады | Особое внимание уклонам, чтобы обеспечить самотечное движение стоков без застойных зон |
| Теплосети | Трасса труб, компенсаторы, камеры, опоры, места переходов через препятствия | Фиксация температурных компенсаторов и участков, где возможны дополнительные деформации |
| Кабельные и слаботочные сети | Трассы кабельных каналов, муфты, шкафы, опоры, переходы через дороги | Часто выполняется совместная исполнительная съемка нескольких сетей в одном коридоре |
Хорошо оформленная исполнительная геодезическая документация — это «паспорт» инженерных сетей. Она экономит время при будущих ремонтах и реконструкциях, снижает риск повреждения коммуникаций при новых строительно-монтажных работах.
Сроки и стоимость геодезического обеспечения инженерных сетей в СПб
Сроки и стоимость геодезического обеспечения зависят от протяженности сетей, их типа (водопровод, канализация, теплосети, кабели), сложности планировки площадки, насыщенности существующими коммуникациями и требуемого режима работы геодезиста. Для небольших объектов (частные дома, локальные сети до 100–150 м) геодезические работы обычно занимают 1–3 рабочих дня; для крупных жилых комплексов и промышленных площадок геодезист может работать на объекте месяцами.
Все приведенные значения стоимости ориентировочные и служат для понимания порядка цифр.
- разовый выезд геодезиста для разбивки и исполнительной съемки короткого участка сетей — как правило, от нескольких тысяч до десятков тысяч рублей в зависимости от удаленности объекта и объема работ;
- геодезическое сопровождение строительства в формате регулярных выездов или постоянного присутствия на объекте рассчитывается помесячно и для средних объектов может составлять от нескольких десятков до сотен тысяч рублей в месяц;
- отдельно могут считаться работы по исполнительной съемке протяженных трасс (по погонному метру) и крупным камеральным работам.
Точный расчет стоимости геодезического обеспечения укладки инженерных сетей всегда делается по проекту: учитывается тип сетей, их длина, график производства работ и требования технадзора или эксплуатирующей организации.
Почему выгодно поручить геодезическое обеспечение инженерных сетей KU-GROUP
Геодезическое обеспечение инженерных сетей — это не разовая «точечная» услуга, а системная работа, влияющая на весь жизненный цикл объекта. Ошибка на этапе разбивки или исполнительной съемки может обернуться переработкой трасс, авариями, штрафами и конфликтами с ресурсоснабжающими организациями. Поэтому важно работать с командой, для которой строительная геодезия — профильная специализация.
Преимущества работы с KU-GROUP
- опыт сопровождения строительства и укладки инженерных сетей в Санкт-Петербурге и Ленинградской области, знание местных условий и требований надзорных органов;
- современное геодезическое оборудование (GNSS, тахеометры, нивелиры) и отлаженные методики полевых и камеральных работ;
- полный цикл: от топосъемки под проектирование до исполнительных схем и подготовки пакета документов для сдачи сетей;
- гибкий формат работы — разовые выезды, постоянное присутствие бригады, выезд в выходные и вечернее время при необходимости;
- прозрачная стоимость и понятные сроки выполнения работ по договору.
Риски работы без профессионального геодезического сопровождения
- несоответствие фактического положения сетей проекту, отказ в подписании актов и необходимость перекладки участков;
- конфликты при согласовании исполнительной документации с ресурсоснабжающими организациями и технадзором;
- отсутствие надежной схемы сетей для будущих ремонтов и реконструкций;
- рост стоимости строительства за счет переделок и простоев подрядчиков.
Краткий чек-лист для заказчика
- предоставьте геодезисту актуальный проект и инженерно-топографический план с существующими сетями;
- согласуйте систему координат и высот, в которой будут вестись работы и оформляться исполнительная документация;
- заранее обсудите с подрядчиком точки контроля: какие элементы сети обязательно подлежат исполнительной съемке;
- закрепляйте ключевые разбивочные точки на объекте так, чтобы их можно было сохранить до окончания работ;
- требуйте полный комплект исполнительных схем и чертежей с подписями ответственных лиц и печатью организации.
Геодезическое обеспечение укладки инженерных сетей — обязательный элемент безопасного и качественного строительства. Компания KU-GROUP выполняет полный комплекс геодезических работ по инженерным сетям в Санкт-Петербурге и Ленинградской области: от выноса трассы в натуру до подготовки исполнительных схем и пакета документов для сдачи объекта. Ознакомьтесь с нашими услугами по строительной геодезии, узнайте подробнее о составлении исполнительных схем и топосъемке для подключения инженерных сетей, либо свяжитесь с нами для консультации и расчета стоимости работ под ваш объект.
