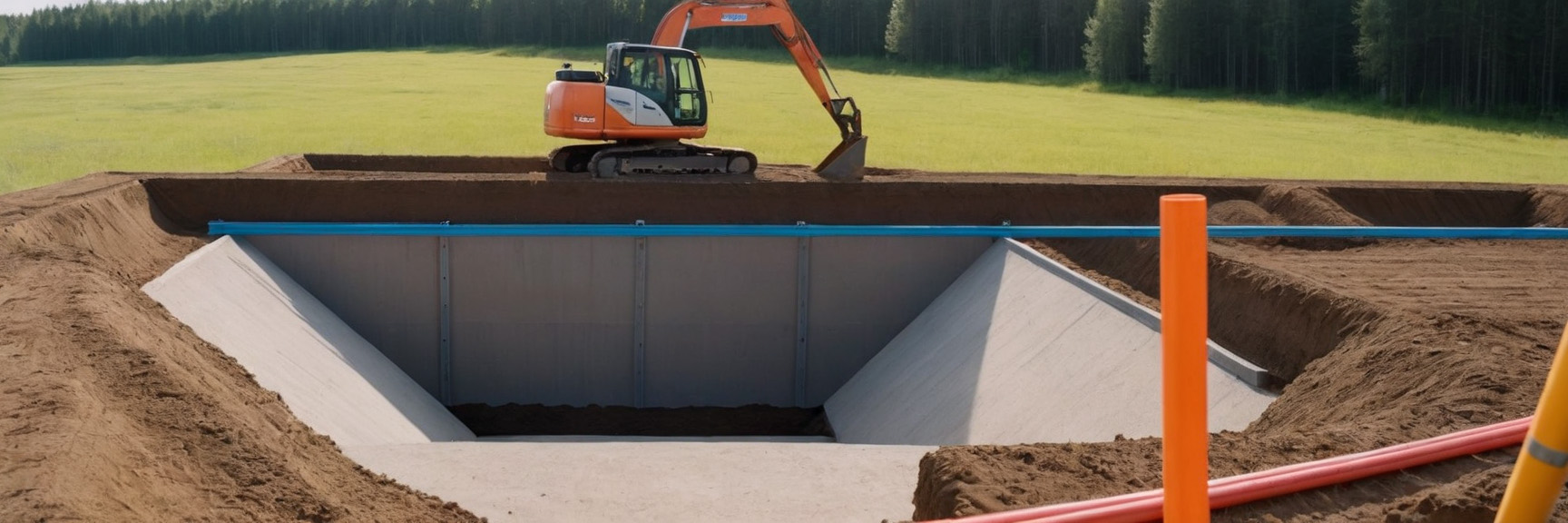

Геодезия при укладке инженерных сетей в траншее — это комплекс измерений и контрольных операций, обеспечивающих точное соответствие проектным уклонам, высотным отметкам и плановому положению коммуникаций. Ошибка в уклоне всего на несколько миллиметров на метр способна привести к заиливанию самотечной канализации, подтоплению кабельных каналов и дорогостоящей переделке участка после засыпки. В этой статье разберемся, какие геодезические работы выполняются на каждом этапе прокладки сетей, какие нормативы регулируют допустимые отклонения, сколько стоит профессиональный контроль и почему привлечение опытных специалистов — залог безаварийной эксплуатации коммуникаций в Санкт-Петербурге и Ленинградской области.
Что такое геодезическое сопровождение укладки сетей
Геодезическое сопровождение прокладки инженерных сетей — это непрерывный инструментальный контроль положения трубопроводов и кабелей от момента разбивки трассы до составления исполнительной документации. Задача геодезиста — перенести проектные данные на местность и убедиться, что каждый элемент коммуникации уложен именно там, где предусмотрено чертежами.
В комплекс работ входят: разбивка оси трассы и закрепление её на местности, вынос проектных отметок дна траншеи, контроль уклонов при подготовке основания и непосредственно при монтаже труб, а также исполнительная съемка уложенных сетей до момента засыпки. Каждый из этапов фиксируется в журнале геодезических работ и подтверждается исполнительными схемами.
Зачем нужен геодезический контроль уклонов и отметок
Точное соблюдение проектного уклона — критическое условие для работоспособности самотечных систем: канализации, ливневой канализации и дренажа. При слишком малом уклоне сточные воды застаиваются в трубе, твердые фракции оседают на стенках, и система засоряется. При чрезмерном уклоне жидкость уходит быстрее твердых частиц, которые также скапливаются и образуют пробки.
Для самотечной канализации диаметром 150 мм минимальный нормативный уклон составляет 0,008 (8 мм на метр), а для труб 200 мм — 0,007 (7 мм на метр). Максимальный уклон для любых трубопроводов не должен превышать 0,15 (за исключением ответвлений длиной менее 1,5 м). Отклонение фактических отметок от проектных допускается не более ±5 см.
Помимо самотечных систем, контроль высотных отметок необходим при укладке водопровода (заглубление ниже уровня промерзания), тепловых сетей (соблюдение расстояний до фундаментов) и кабельных линий (нормативная глубина залегания). Без инструментальной проверки невозможно подтвердить соответствие выполненных работ проекту и сдать объект в эксплуатацию.
Нормативная база: ГОСТ, СНиП и СП
Геодезический контроль прокладки сетей в траншее опирается на целый ряд нормативных документов. Основные из них определяют как требования к точности измерений, так и порядок оформления результатов.
| Документ | Что регулирует |
|---|---|
| ГОСТ Р 51872-2019 | Правила выполнения исполнительной геодезической документации, состав чертежей и схем для подземных сетей |
| СП 45.13330.2017 (СНиП 3.02.01-87) | Земляные сооружения, основания и фундаменты — допуски на отрывку траншей, контроль отметок дна |
| СНиП 3.05.04-85 | Наружные сети и сооружения водоснабжения и канализации — требования к укладке труб |
| СНиП 2.04.03-85 | Канализация. Наружные сети — минимальные уклоны трубопроводов в зависимости от диаметра |
| СП 48.13330.2019 | Организация строительства — обязательность геодезической исполнительной документации |
Согласно ГОСТ Р 51872-2019, исполнительные чертежи составляются на все виды подземных сетей: водопровод, канализацию, газопроводы, тепловые сети, дренаж, кабельные линии. На чертежи наносятся координаты центров колодцев, точек поворота, мест пересечений с другими коммуникациями, а также отметки верха и лотка труб с точностью, соответствующей масштабу 1:500.
Этапы геодезических работ при прокладке сетей
Процесс геодезического сопровождения укладки инженерных сетей включает несколько последовательных этапов, каждый из которых влияет на итоговое качество монтажа.
Подготовительный этап
Геодезист изучает проектную документацию, определяет координаты и отметки характерных точек трассы — колодцев, поворотов, пересечений. При недостаточной густоте пунктов геодезической основы вдоль будущей трассы закладываются временные реперы с привязкой нивелированием не ниже IV класса точности. Рассчитываются проектные отметки дна траншеи для каждого пикета по формуле: начальная отметка плюс произведение уклона на расстояние.
Разбивка трассы и вынос отметок
Ось трассы переносится на местность с закреплением поворотных точек и створных знаков через каждые 50 метров на прямых участках. На колышках или обносках фиксируются проектные отметки дна траншеи. В местах установки колодцев выносятся отметки лотков входящих и выходящих труб.
Контроль отрывки траншеи
До укладки труб выполняется контрольная нивелировка дна траншеи — песчаной подушки, бетонного основания или естественного грунта. Проверяются ширина, глубина и уклон. Отклонения фактических отметок от проектных не должны превышать ±5 см (для канализации с уклоном менее 0,01 допуски ужесточаются). Результаты фиксируются в акте освидетельствования скрытых работ.
Контроль укладки труб
Непосредственно при монтаже трубопровода геодезист контролирует уклон с помощью лазерного нивелира или системы визирок. Лазерный луч устанавливается в начале участка с заданным наклоном, и монтажник ориентирует каждую трубу по световой метке. Этот метод обеспечивает непрерывный контроль с точностью до 1 мм на метр.
Исполнительная съемка
После завершения монтажа и до засыпки траншеи выполняется исполнительная съемка, фиксирующая фактическое положение всех элементов сети. Съемке подлежат: центры колодцев, углы поворота, точки пересечений, верх и низ труб, а также створные точки на прямых участках. По результатам составляются исполнительный чертеж и продольный профиль.
Методы контроля уклонов: от визирок до лазера
Традиционным методом задания уклона при укладке труб является способ ходовых и постоянных визирок. Постоянные визирки устанавливаются в местах колодцев на проектных отметках, а ходовая визирка перемещается по трубе — когда верхние грани всех трёх визирок совпадают в одну линию, труба лежит с правильным уклоном. Метод прост, но трудоёмок и не обеспечивает непрерывного контроля.
Современные геодезисты используют лазерные нивелиры с функцией задания уклона. Прибор устанавливается в начале участка, луч направляется вдоль оси трубопровода с проектным наклоном. Точность составляет 0,5–1 мм на метр, что полностью удовлетворяет требованиям нормативов. Для особо ответственных участков применяются электронные тахеометры с автоматической регистрацией отклонений.
Совет специалиста
При прокладке самотечной канализации на участках длиной более 15 метров рекомендуется использовать лазерный нивелир, а не пузырьковый уровень. Это исключает накопление погрешности и гарантирует равномерный уклон по всей длине трубопровода. Особенно это актуально на грунтах Ленинградской области с высоким уровнем грунтовых вод, где даже незначительные ошибки приводят к проблемам при эксплуатации.
Стоимость и сроки геодезического сопровождения
Стоимость геодезических работ при прокладке инженерных сетей зависит от протяженности трассы, количества коммуникаций в траншее, сложности рельефа и удаленности объекта. В Санкт-Петербурге и Ленинградской области актуальны следующие ориентировочные расценки.
| Вид работ | Единица измерения | Стоимость, руб. |
|---|---|---|
| Разбивка трассы инженерных сетей | до 200 п. м. | от 15 000 |
| Контроль отметок дна траншеи | выезд | от 10 000 |
| Исполнительная съемка сетей (план + профиль) | до 200 п. м. | от 20 000 |
| Составление исполнительных схем | комплект | от 8 000 |
| Полное геодезическое сопровождение | день (бригада) | от 20 000 |
Сроки зависят от объема: разбивка трассы и контроль отрывки для участка до 200 метров выполняются за 1–2 рабочих дня, исполнительная съемка с оформлением документации — за 3–5 дней. При комплексном сопровождении геодезист присутствует на площадке в течение всего периода монтажа, что значительно снижает стоимость в пересчете на единицу работ.
Исполнительные схемы: состав и требования
Исполнительная геодезическая документация по инженерным сетям — обязательная часть приемки скрытых работ. Без неё объект не может быть сдан заказчику и введен в эксплуатацию. Согласно ГОСТ Р 51872-2019, в состав документации входят исполнительные чертежи, продольные профили, каталоги координат и высот характерных точек.
На исполнительном чертеже указываются: фактические координаты и отметки центров колодцев, поворотных точек, мест пересечений с другими коммуникациями, вводов в здания. Продольный профиль содержит отметки лотков труб, уклоны между колодцами, глубину заложения и расстояния между характерными точками. Все документы подписываются исполнителем, ответственным производителем работ и руководителем строительной организации.
Важно
Исполнительная съемка подземных сетей должна быть выполнена до засыпки траншеи. После обратной засыпки определить фактическое положение коммуникаций можно только с помощью трассоискателя, что значительно дороже и менее точно. Кроме того, отсутствие исполнительной документации является основанием для отказа в приемке работ и может повлечь штрафные санкции.
Геодезический контроль при укладке инженерных сетей в траншее — это гарантия того, что коммуникации будут работать безаварийно на протяжении всего срока эксплуатации. Компания KU-GROUP выполняет полный комплекс составления исполнительных схем и геодезического сопровождения строительства в Санкт-Петербурге и Ленинградской области. Наш опыт — более 15 лет работы с застройщиками, инженерными и строительными компаниями. Ознакомьтесь со всеми услугами строительной геодезии или свяжитесь с нами для бесплатной консультации.
