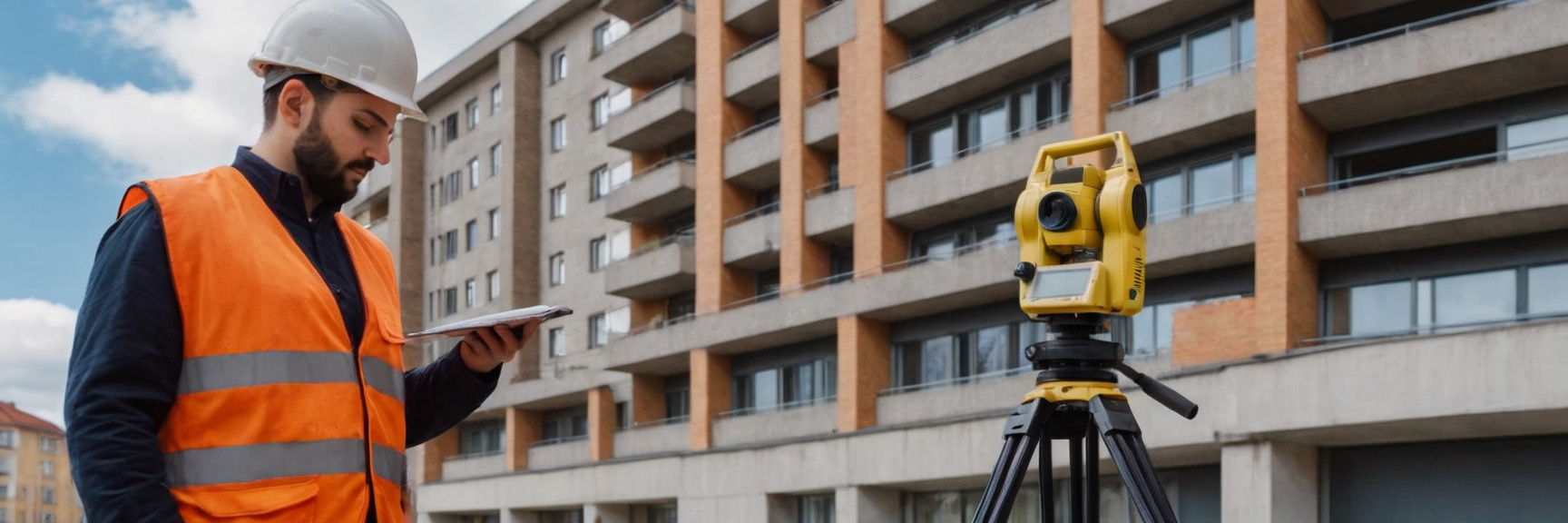

Исполнительная геодезическая съемка фасадов — это комплекс высокоточных измерений вертикальных поверхностей здания, позволяющий зафиксировать их фактическое положение, размеры и отклонения от проектных значений, без чего невозможно объективно оценить качество фасадных работ и подготовить корректную исполнительную документацию. Для девелоперов, техзаказчиков, проектировщиков и подрядчиков в Санкт-Петербурге и Ленинградской области такая съемка критична при новом строительстве, реконструкции, устройстве навесных систем и приемке работ. В этой статье разберемся, когда нужна исполнительная фасадная съемка, как она проводится, на какие требования опирается, сколько стоит и как выбрать компанию, чтобы не потерять время и деньги.
Что такое исполнительная геодезическая съемка фасадов
Исполнительная геодезическая съемка фасадов — это разновидность исполнительной съемки, ориентированная не на плоскость земли, а на вертикальные ограждающие конструкции здания. Геодезист фиксирует в единой системе координат ключевые точки фасада: углы, откосы, простенки, карнизы, строки крепления подсистемы, элементы витражей, балконов, рекламных конструкций и т.д.
Результатом такой съемки становится набор координат, исполнительные схемы или чертежи фасадов, а при необходимости — 3D-модель или облако точек. Эти данные позволяют сравнить фактическое положение конструкций с проектом, увидеть отклонения по вертикали, плоскостности, шагу и уровням. В отличие от «обмеров рулеткой», геодезическая фасадная съемка обеспечивает повторяемость, привязку к разбивочной основе и возможность использовать результаты в BIM-моделях и рабочей документации.
Чаще всего исполнительная фасадная съемка заказывается как часть строительного контроля, итоговой исполнительной документации или подготовки к следующему этапу — монтажу облицовки, утепления, остекления либо модернизации существующего фасада.
Когда требуется исполнительная фасадная съемка
Исполнительная фасадная съемка требуется всякий раз, когда качество и геометрия фасада напрямую влияют на безопасность, ресурс конструкции и возможность безболезненно вести дальнейшие работы. Игнорирование этого этапа приводит к перерасходу материалов, переделкам, конфликтам с технадзором и заказчиком.
Типичные ситуации, когда фасадную съемку лучше сделать обязательно
- Новый объект, на котором завершены монолитные или кирпичные работы, и впереди монтаж навесного вентилируемого фасада, декоративных панелей, подсистемы под витражи.
- Реконструкция существующего здания, особенно исторического или со сложной архитектурой, где важно понимать фактическую геометрию перед разработкой проекта.
- Приемка фасадных работ подрядчика, подготовка к сдаче объекта техзаказчику, страховой компании или в эксплуатацию.
- Анализ деформаций: появление трещин, просадок, перекосов балконов, отслоения облицовки, проверка вертикальности высотных зданий.
- Проектирование и установка навесных конструкций: медиафасады, рекламные конструкции, козырьки, подсистемы под кондиционеры и т.п.
Кроме того, исполнительная геодезическая съемка фасадов часто нужна для подготовки технической документации: паспортов фасадов, планов текущего состояния для управляющих компаний, материалов для судов и страховых споров. Чем точнее исходные данные, тем проще обосновать свою позицию и доказать соответствие (или несоответствие) работ нормативам и проекту.
Нормативные требования и точность измерений
Нормативные требования к исполнительной съемке фасадов вытекают из общих правил по геодезическим работам в строительстве, а также из строительных допусков на монтаж конструкций. Документы требуют, чтобы исполнительная съемка обеспечивала сравнимость с проектом и позволяла однозначно судить о соблюдении либо нарушении установленной точности.
Как правило, контролю подлежат те геометрические параметры, по которым в проектной документации заданы допуски: положения осей, отметки перекрытий, шаг и уровни консолей, смещения панелей, отклонения от вертикали. Задача геодезиста — обеспечить измерения с погрешностью существенно меньше допустимых отклонений монтажа, чтобы по результатам не возникало спорных ситуаций.
Требования к точности для съемки фасадов формулируются так, чтобы:
- инструментальная погрешность была в несколько раз меньше нормативного допуска на монтаж конструкций;
- фасад был увязан с общей геодезической основой объекта (разбивочная сеть, реперы, оси);
- результаты можно было многократно воспроизвести и использовать в дальнейших этапах проекта (BIM, рабочие чертежи, паспортизация).
Важно отметить, что исполнительная съемка фасадов не ограничивается только «картинкой» — это юридически значимый документ. По ее результатам технадзор, проектировщик и заказчик принимают решения по устранению дефектов, перераспределению ответственности и возможности дальнейшего строительства без риска для людей и конструкций.
Этапы проведения исполнительной геодезической съемки фасадов
Процесс исполнительной геодезической съемки фасадов состоит из нескольких последовательных этапов, каждый из которых влияет на точность и полноту результата. Пропуск или упрощение какого-то шага почти всегда оборачивается потерей данных или повторным выездом на объект.
Пошаговый порядок работ
- Техническое задание и сбор исходных данных. Обсуждаются цели съемки (контроль, проектирование, экспертиза), перечень контролируемых параметров, формат выдачи (чертежи, 3D-модель, таблицы отклонений), сроки и ограничения по доступу. Собираются проектные чертежи, исполнительные схемы, данные по разбивочной сети.
- Подготовка и создание геодезической основы. Геодезист привязывается к существующей планово-высотной основе объекта либо создаёт временную сеть на территории. На фасадах и вокруг здания закрепляются марки и точки, к которым впоследствии привязываются измерения.
- Полевые измерения фасадов. С помощью электронного тахеометра, лазерного сканера или комбинированного подхода снимаются характерные точки фасада: углы, точки крепления подсистемы, края проемов, линии карнизов, балконные плиты, участки с видимыми дефектами и деформациями. При сканировании получается облако точек высокой плотности.
- Камеральная обработка и анализ. Измерения уравниваются, переводятся в единую систему координат, строятся модели и исполнительные схемы. На этом этапе формируются таблицы отклонений от проекта, проверяются вертикальность, плоскостность, совпадение уровней и шагов элементов.
- Подготовка отчетных материалов. Оформляются исполнительные чертежи фасадов, схемы с цветовой визуализацией отклонений, ведомости отклонений, при необходимости — 3D-модель и облако точек в формате, удобном для проектировщиков и BIM-специалистов. Документы согласуются с заказчиком и технадзором.
Если объект сложный (несколько очередей, комбинированные фасадные системы, высотное строительство), исполнительную съемку фасадов разумно вести поэтапно, привязывая каждый блок работ к календарному графику строительства. Так вы избегаете «завалов» на финальной стадии и получаете объективную картину качества монтажа в динамике.
Стоимость и сроки исполнительной съемки фасадов в СПб
Стоимость исполнительной съемки фасадов в Санкт-Петербурге рассчитывается индивидуально, исходя из площади фасадов, этажности, сложности доступа и формата выдачи (2D, 3D, облако точек). Тем не менее можно выделить типичные диапазоны, на которые ориентируется рынок.
| Тип объекта | Ориентировочный объём | Подход к ценообразованию | Обычные сроки |
|---|---|---|---|
| Невысокие здания до 3–5 этажей | до 500 м² фасадов | минимальный заказ от 20–30 тыс. руб. за объект | от 2 до 5 рабочих дней |
| Жилые и офисные здания средней этажности | 500–2000 м² фасадов | комбинация ставки «за объект» и тарифа за м² | от 5 до 10 рабочих дней |
| Высотные и сложные объекты | от 2000 м² фасадов | индивидуальный расчет с учетом альпинистских работ, сканирования, 3D-модели | от 10 рабочих дней и по согласованию |
Как оптимизировать стоимость без потери качества:
- заранее определите, какие именно фасады и зоны требуют детальной съемки, а где достаточно выборочного контроля;
- предоставьте проектную документацию и актуальные исполнительные схемы — это сокращает время камеральной обработки;
- по возможности организуйте свободный доступ к фасадам (убрать леса, техэтажи, закрытые зоны), чтобы избежать дополнительных выездов и альпинистских работ;
- согласуйте формат выдачи (DWG, IFC, отчеты в Excel) до начала работ.
Реальные цены и сроки на конкретный объект лучше уточнять после просмотра проекта, фото и информации о стадии строительства. Для заказчика критично не столько «выбить минимальную цену», сколько получить данные, которые технадзор и проектировщики действительно смогут использовать.
Как выбрать исполнителя съемки фасадов
Выбор исполнителя для исполнительной съемки фасадов напрямую влияет на качество данных, риски по объекту и отношение контролирующих органов к вашей исполнительной документации. Ошибка в выборе здесь оборачивается не тысячами, а миллионами рублей переделок и задержек.
- Опыт именно в строительной геодезии. Желательно, чтобы компания регулярно работала на стройках Санкт-Петербурга и Ленинградской области и понимала специфику фасадных систем, высотных работ и взаимодействия с технадзором.
- Современное оборудование и ПО. Электронные тахеометры, лазерные сканеры, лицензированное программное обеспечение для обработки данных и выпуска чертежей, поддержка форматов DWG, IFC, облаков точек.
- Понимание нормативных требований. Геодезисты должны уметь читать проект, знать актуальные требования к исполнительной документации и формировать отчеты так, чтобы их принимали службы контроля.
- Прозрачный расчет стоимости и сроков. Понятное коммерческое предложение с разбивкой по этапам, возможными допработами (альпинизм, повторные выезды, дополнительные разрезы, 3D-модель), фиксированными сроками выдачи исполнительной документации.
- Полный пакет исполнительной документации. В идеале одна команда ведет разбивку, контрольные и исполнительные съемки, готовит схемы и отчеты, чтобы у заказчика был единый центр ответственности.
KU-GROUP работает именно в этом формате: строительная геодезия — одно из ключевых направлений, а фасадная съемка увязывается с общей геодезической схемой объекта, разбивкой осей, контролем фундаментов и несущих конструкций. Это снижает риск «разрозненных» данных и делает исполнительную документацию цельной и понятной для всех участников проекта.
Исполнительная геодезическая съемка фасадов — критический элемент техконтроля и приемки фасадных работ, от которого зависят безопасность, внешний вид и долговечность здания. Специалисты KU-GROUP выполняют фасадную геодезическую съемку, а также комплексную строительную геодезию и подготовку исполнительных схем в Санкт-Петербурге и Ленинградской области с опорой на действующие нормы и практику технадзора. Оставьте заявку на сайте или свяжитесь с нами, чтобы обсудить ваш объект и получить точный расчет стоимости и сроков.
