Исполнительные схемы монолитных конструкций — это обязательные графические документы, фиксирующие фактическое положение забетонированных элементов здания и их соответствие проектным решениям. Без полного комплекта исполнительных схем невозможно подписать акты скрытых работ, пройти приёмку ответственных конструкций и сдать объект в эксплуатацию. В этой статье разберёмся, какие именно схемы входят в комплект на монолит, как они оформляются, какие нормативы регулируют их состав и почему грамотная геодезическая съёмка — основа качественной исполнительной документации в Санкт-Петербурге и Ленинградской области.
Что такое исполнительные схемы монолитных конструкций
Исполнительная схема — это чертёж, отражающий реальное положение возведённой конструкции после завершения работ. На ней указываются фактические размеры, высотные отметки, отклонения от проекта и привязка к разбивочным осям. Для монолитного строительства такие схемы составляются на каждый этап: армирование, установку опалубки, бетонирование, монтаж закладных деталей и анкерных болтов.

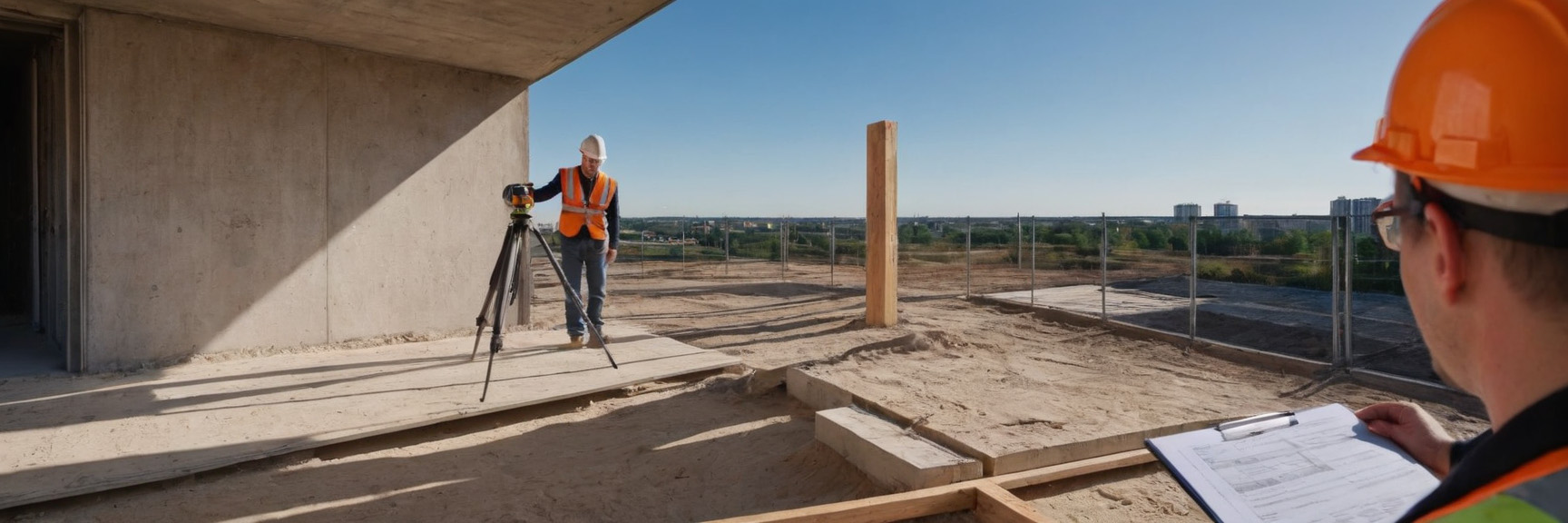

Исполнительная геодезическая съёмка проводится непосредственно после выполнения каждого вида работ. Геодезист с помощью электронного тахеометра или GPS-приёмника фиксирует координаты и высотные отметки конструктивных элементов — стен, колонн, перекрытий, фундаментных плит. Полученные данные сравниваются с проектными значениями, а разница записывается на схему как фактическое отклонение.
Схема оформляется в AutoCAD или другой САПР-программе на рамке со штампом установленного образца. В штампе указываются наименование объекта, номер чертежа, дата составления, данные о подрядчике и подписи ответственных лиц. Готовая схема распечатывается, подписывается и прикладывается к соответствующему акту скрытых работ или акту освидетельствования ответственных конструкций.
Зачем нужен полный комплект исполнительных схем
Комплект исполнительных схем выполняет несколько ключевых функций. Во-первых, он подтверждает соответствие возведённых конструкций проектной документации. Во-вторых, служит основанием для подписания актов освидетельствования скрытых работ (АОСР) и актов освидетельствования ответственных конструкций. В-третьих, является обязательной частью исполнительной документации, передаваемой заказчику при сдаче объекта.
Для застройщиков и подрядчиков в Санкт-Петербурге это особенно актуально: органы государственного строительного надзора при проверках в первую очередь запрашивают именно исполнительную документацию на монолитные работы.
Нормативная база: какими документами руководствоваться
Основным нормативным документом, определяющим порядок ведения исполнительной документации, является Приказ Минстроя России №344/ПР от 16.05.2023, вступивший в силу 1 сентября 2023 года. Он заменил ранее действовавший РД-11-02-2006 и установил актуальные требования к составу и оформлению комплекта.
Оформление самих исполнительных схем регулируется ГОСТ Р 51872-2024 — стандартом, определяющим форму, содержание и правила заполнения геодезической исполнительной документации. Рамка и штамп чертежа выполняются по форме 5 ГОСТ Р 21.101-2020.
- Приказ Минстроя №344/ПР от 16.05.2023 — состав и порядок ведения ИД
- ГОСТ Р 51872-2024 — оформление исполнительных геодезических схем
- СП 70.13330.2012 (с изменениями №1–6) — допуски и требования к монолитным конструкциям
- СП 48.13330.2019 — организация строительства
- СП 435.1325800.2018 — строительный контроль монолитных конструкций
- ГОСТ 18105-2018 — контроль прочности бетона
Полный состав комплекта исполнительных схем на монолит
Перечень схем зависит от типа монолитных конструкций и этажности здания. Однако существует базовый набор документов, который должен быть подготовлен для каждого объекта. Рассмотрим его подробнее.
Схемы на этапе подготовки и фундаментов
На начальном этапе составляются исполнительные схемы котлована с подсчётом объёмов грунта, схемы устройства естественного основания под фундаменты и схемы свайного поля (при наличии свай). Для монолитных фундаментных плит и ростверков оформляются отдельные геодезические схемы с указанием фактических отметок верха и привязки к осям.
Схемы армирования и опалубки
Исполнительная схема армирования фиксирует фактическое расположение арматурных каркасов, диаметр стержней, шаг и защитный слой бетона. Она составляется до бетонирования и прикладывается к акту скрытых работ на армирование. Схемы опалубки отражают геометрию установленной формы и её соответствие проектным размерам.
Схемы забетонированных конструкций
После бетонирования выполняется исполнительная геодезическая съёмка готовых конструкций. Составляются поэтажные схемы монолитных стен, колонн и перекрытий. На них отражаются отклонения от вертикали, смещения осей, фактические отметки верха и низа конструкций.
| Тип схемы | Что фиксирует | Нормативный допуск |
|---|---|---|
| Схема монолитных стен | Отклонение от вертикали, смещение в плане | ±5 мм на этаж (по табл. 5.12 СП 70.13330) |
| Схема монолитных колонн | Смещение осей, отклонение от вертикали | ±10 мм для колонн до 4,5 м |
| Схема перекрытий | Отметки верха плиты, толщина | ±5 мм по высотным отметкам |
| Схема закладных деталей | Положение анкеров до и после бетонирования | ±5 мм в плане |
Схемы закладных деталей и анкерных болтов
Отдельно оформляются исполнительные схемы на монтаж закладных изделий и анкерных болтов — как до бетонирования (для проверки расположения), так и после. Эти схемы критичны для последующего монтажа металлоконструкций и оборудования.
Сопроводительные документы к исполнительным схемам
Комплект исполнительной документации на монолит не ограничивается только схемами. К каждой схеме прилагается пакет сопроводительных документов, без которых приёмка невозможна.
- Акты освидетельствования скрытых работ (АОСР) на каждый этап
- Акты освидетельствования ответственных конструкций по форме Приказа №344
- Протоколы испытаний бетона на прочность по ГОСТ 18105-2018
- Лабораторные заключения о наборе прочности
- Паспорта качества и сертификаты соответствия на бетон и арматуру
- Журнал бетонных работ
- Документы входного контроля материалов
Каждый экземпляр комплекта сшивается в отдельную папку с реестром. Документация хранится в четырёх копиях и подписывается заказчиком, подрядчиком, службой технического контроля и организацией-разработчиком. Срок хранения — весь период эксплуатации здания.
Типичные ошибки при оформлении и как их избежать
Наиболее распространённая ошибка — несоответствие фактических данных на схеме результатам геодезической съёмки. Это происходит, когда схемы составляются формально, по проектным данным, а не по реальным замерам. При проверке надзорные органы сопоставляют данные схем с контрольными измерениями и выявляют расхождения.
Кроме того, часто встречаются следующие нарушения: неправильное оформление штампа и рамки (несоответствие ГОСТ Р 21.101-2020), отсутствие подписей ответственных лиц, нарушение нумерации осей, указание отклонений без знаков «+» или «–», а также использование устаревших форм документов. Все эти ошибки влекут за собой возврат документации на доработку.
Ещё одна частая проблема — неполный комплект. Например, подрядчик может подготовить схемы бетонирования, но забыть про схемы армирования или закладных деталей. Отдельные схемы могут отсутствовать для промежуточных этажей или технических помещений. При проверке надзорными органами это приводит к серьёзным замечаниям и задержкам в сдаче объекта на несколько недель.
Стоимость и сроки подготовки комплекта
Стоимость подготовки исполнительных схем на монолитные конструкции зависит от объёма здания, количества этажей и сложности конструктивных решений. В Санкт-Петербурге и Ленинградской области стоимость комплекта исполнительной документации на монолит начинается от 24 000 рублей для небольших объектов — частных домов и коттеджей. Для многоэтажных жилых домов цена рассчитывается индивидуально и может составлять от 80 000 до 300 000 рублей за полный комплект на весь объект.
На итоговую цену влияют несколько факторов: количество захваток бетонирования, число конструктивных элементов на этаже, наличие нестандартных конструкций (консоли, пилоны, выступающие балки), а также срочность выполнения работ. При постоянном геодезическом сопровождении объекта стоимость отдельных схем, как правило, ниже, чем при разовых заказах.
Сроки подготовки отдельной исполнительной схемы составляют 1–3 рабочих дня при условии, что геодезическая съёмка уже выполнена. Полный комплект на один этаж монолитного здания занимает от 3 до 7 рабочих дней. Важно учитывать, что схемы должны быть готовы до начала следующего этапа работ — иначе подрядчик не сможет продолжить строительство без подписанных актов.
Исполнительные схемы монолитных конструкций — это основа безопасной эксплуатации здания и залог успешной сдачи объекта. Компания KU-GROUP выполняет составление исполнительных схем для монолитных зданий любой сложности в Санкт-Петербурге и Ленинградской области. Мы работаем более 15 лет, используем высокоточное геодезическое оборудование и гарантируем полное соответствие документации действующим нормативам. Ознакомьтесь с полным перечнем услуг строительной геодезии или свяжитесь с нами для бесплатной консультации.
