Геодезический контроль лифтовых шахт — это комплекс измерений, подтверждающих соответствие фактической геометрии шахты проектным параметрам: вертикальности стен, размерам в плане и положению осей дверных проёмов. Без этого контроля невозможно допустить лифтовое оборудование к монтажу и последующей эксплуатации — любое отклонение сверх нормы ставит под угрозу безопасность пассажиров и работоспособность всей подъёмной системы. В этой статье разберёмся, какие допуски установлены нормативными документами, какими методами выполняется съёмка, сколько это стоит и почему профессиональный геодезический контроль — обязательный этап строительства любого многоквартирного дома в Санкт-Петербурге и Ленинградской области.
Что такое геодезический контроль лифтовой шахты и зачем он нужен
Лифтовая шахта — один из наиболее точных конструктивных элементов многоэтажного здания. Незначительное отклонение стен от вертикали или нарушение габаритов в плане приводит к невозможности нормального монтажа направляющих кабины, сбоям в работе дверных механизмов и повышенному износу оборудования. Именно поэтому строительная часть шахты подлежит обязательной геодезической проверке перед передачей монтажникам.
Исполнительная съёмка лифтовой шахты выполняется в рамках строительного геодезического сопровождения и фиксирует фактические отклонения всех контролируемых параметров. Результатом работы является исполнительная схема — чертёж, на котором отражены отклонения от проекта на каждом этаже. Этот документ входит в состав исполнительной документации и передаётся техническому надзору заказчика.
Контроль проводится дважды: на этапе возведения строительной части (бетонирование каждого яруса) и после полного завершения шахты по всей высоте. Такой поэтапный подход позволяет выявить и устранить отклонения до того, как они накопятся и превысят допускаемые пределы.
Нормативная база: ГОСТ, СП и требования к приёмке
Основным нормативным документом, регулирующим требования к строительной части лифтовых шахт, является ГОСТ 22845-2018 «Лифты электрические. Монтаж и пусконаладочные работы». Порядок производства геодезических работ в строительстве, в том числе исполнительных съёмок, регламентирует СП 126.13330.2017 (актуализированная редакция СНиП 3.01.03-84). Применительно к измерениям геодезического оборудования действует ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
Согласно требованиям ГОСТ 22845, перед началом монтажа лифтового оборудования монтажная организация обязана получить от генерального подрядчика исполнительную схему шахты с подтверждением соответствия фактических параметров проектным. Размеры шахты в плане и вертикальность стен должны быть проверены по этой схеме. Стены шахты должны быть вертикальными, без выступов и впадин, за исключением предусмотренных проектом закладных деталей.
- Отклонение стен от вертикальной плоскости — не более 15 мм при высоте подъёма до 45 м
- Отклонение стен от вертикальной плоскости — не более 20 мм при высоте от 45 до 75 м
- Отклонение стен от вертикальной плоскости — не более 30 мм при высоте от 75 до 150 м
- Отклонение внутренних размеров шахты в плане от номинальных — не более ±30 мм
- Разность длин диагоналей шахты в плане — не более 25 мм
- Отклонение оси проёма двери шахты от общей вертикальной оси — не более 10 мм
Что контролируется при исполнительной съёмке: перечень параметров
Согласно СП 126.13330, исполнительная съёмка лифтовой шахты охватывает два блока контролируемых параметров. Первый — строительная часть — выполняется геодезистом строительной организации. Второй — монтажная часть — относится к ответственности монтажной организации при установке оборудования.
В рамках геодезического контроля строительной части измеряются следующие параметры:
- отклонения стен шахты от вертикальной плоскости — по ширине и глубине шахты на каждом этаже;
- внутренние размеры шахты в плане и разность диагоналей в каждом ярусном сечении;
- отклонения осей дверных проёмов от общей вертикальной оси по всей высоте шахты;
- положение закладных деталей и опорных конструкций для буферов;
- горизонтальность нижней рамы и поясов металлокаркасной шахты (при металлической конструкции).
Кроме того, при наличии нескольких лифтов в одной шахте дополнительно контролируется вертикальность и взаимное расположение разделяющих ригелей — их отклонение от вертикальной плоскости не должно превышать 20 мм по всей высоте шахты.
Методика измерений: от отвеса до тахеометра
Традиционный метод контроля вертикальности лифтовых шахт основан на применении стальных отвесов, опускаемых на всю высоту шахты. На каждом этаже рулеткой замеряется отклонение стены от вертикальной линии отвеса, а также длины диагоналей в плане. Метод прост, но трудоёмок и неудобен при большой высоте шахты.

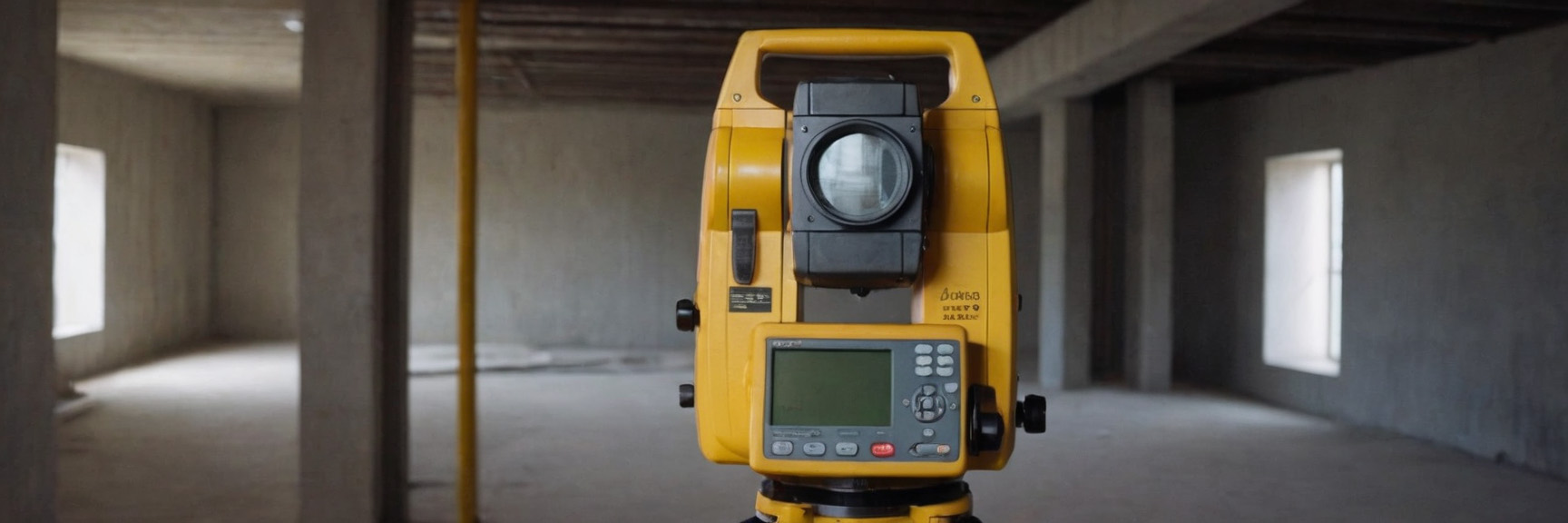

Современный и значительно более точный подход — применение электронного тахеометра в безотражательном режиме. На первом этаже создаётся местная прямоугольная система координат, связанная с геометрией шахты. Затем на каждом этаже проводится съёмка точек, определяющих конструкцию. Поскольку съёмка невозможна с одной станции по всей высоте шахты, применяется метод последовательного переноса координат: на каждом ярусе создаются промежуточные координатные точки, по которым определяется положение следующей станции.
Этапы геодезического контроля лифтовой шахты
- Создание местной системы координат на первом этаже (приямке), привязанной к осям шахты и проектным размерам.
- Поэтажная съёмка стен, углов и проёмов с каждого монтажного горизонта по мере возведения шахты.
- Перенос координат на вышележащие этажи методом последовательных засечек или прибором вертикального проектирования (координатным лазером).
- Сравнение фактических значений с проектными и допускаемыми по ГОСТ 22845.
- Построение вертикального профиля шахты по завершении полного возведения.
- Составление исполнительной схемы с отображением всех отклонений и их значений.
Помимо тахеометра, при контроле вертикальности применяются приборы вертикального проектирования (координатные лазеры), которые допускаются ГОСТ 22845-2018 для определения координат установки лифтового оборудования. Точность современных геодезических инструментов при контроле лифтовых шахт составляет не хуже 3–5 мм — это многократно превышает требования нормативных допусков.
Стоимость и сроки выполнения работ в Санкт-Петербурге
Стоимость геодезического контроля и исполнительной съёмки лифтовой шахты зависит от количества этажей, числа лифтов в шахте и объёма сопутствующей исполнительной документации. В Санкт-Петербурге и Ленинградской области стоимость съёмки одной шахты типового многоквартирного дома (9–25 этажей) начинается от 15 000–25 000 рублей.
| Объект | Этажность / высота | Ориентировочная стоимость | Срок выполнения |
|---|---|---|---|
| Одна лифтовая шахта (жилой дом) | до 9 этажей (~25 м) | от 15 000 руб. | 1–2 рабочих дня |
| Одна лифтовая шахта (высотный дом) | 10–25 этажей (~75 м) | от 25 000 руб. | 2–4 рабочих дня |
| Две шахты в одном здании | до 25 этажей | от 35 000 руб. | 3–5 рабочих дней |
| Поэтажный контроль (сопровождение) | в процессе строительства | договорная | по графику строительства |
Сроки выполнения полевых измерений, как правило, составляют 1–3 дня в зависимости от высоты шахты и доступности монтажных горизонтов. Камеральная обработка и составление исполнительной схемы занимают ещё 1–2 дня. Итоговый срок от выезда специалиста до передачи документации — 3–5 рабочих дней.
Как выбрать компанию для геодезического контроля лифтовых шахт
При выборе подрядчика для исполнительной съёмки лифтовых шахт важно убедиться в наличии у компании допуска СРО на геодезические работы в строительстве — без него исполнительная документация не будет принята техническим надзором и органами государственного строительного контроля. Кроме того, специалисты должны иметь опыт работы именно с лифтовыми шахтами, поскольку их съёмка имеет свою специфику: ограниченное пространство, необходимость поэтапного переноса координат по высоте и точное соблюдение нормативных допусков.
Обращайте внимание на парк оборудования: для качественной съёмки необходим электронный тахеометр с безотражательным режимом и прибор вертикального проектирования. Компания должна предоставить не только исполнительную схему, но и полный пакет документации: акт освидетельствования скрытых работ, ведомость отклонений и заключение о соответствии нормативным допускам.
- Наличие допуска СРО на инженерные изыскания или геодезические работы в строительстве;
- Опыт специалистов в съёмке лифтовых шахт жилых и коммерческих зданий;
- Наличие современного электронного тахеометра и координатного лазера;
- Готовность выполнить поэтажное сопровождение в процессе строительства;
- Предоставление полного комплекта исполнительной документации.
Геодезический контроль лифтовых шахт — обязательный этап строительного процесса, напрямую влияющий на безопасность будущих пассажиров лифта. Компания KU-GROUP выполняет составление исполнительных схем и геодезический контроль конструктивных элементов зданий в Санкт-Петербурге и Ленинградской области. Наши специалисты работают в соответствии с требованиями ГОСТ 22845-2018 и СП 126.13330.2017, используют профессиональные тахеометры Leica и предоставляют полный пакет исполнительной документации. Узнайте подробнее об услугах строительной геодезии или свяжитесь с нами для расчёта стоимости.
