Что такое разбивочные работы и почему они критически важны
Разбивочные работы представляют собой комплекс геодезических измерений для точного переноса проектных данных коттеджа на местность. Это процесс создания геометрической основы будущего здания с точностью до миллиметров. В Санкт-Петербурге и Ленинградской области, где преобладают слабые водонасыщенные грунты и высокий уровень грунтовых вод, точность разбивки определяет устойчивость фундамента на десятилетия вперед.
Важно: Ошибка в разбивке всего на 5-10 см может привести к неравномерной осадке фундамента, трещинам в стенах и дополнительным расходам до 500 000 рублей на исправление дефектов.
Профессиональная геодезическая разбивка включает вынос осей здания, закрепление главных и промежуточных осей, создание высотной основы и постоянный контроль геометрии на всех этапах строительства коттеджа.
Этапы выполнения разбивочных работ при строительстве коттеджа
1. Подготовительный этап и анализ документации
Геодезист изучает разбивочный чертеж, проектную документацию, результаты инженерно-геологических изысканий. Особое внимание уделяется привязке к красным линиям и существующей застройке. В условиях плотной застройки Ленобласти критически важно соблюдение нормативных отступов от границ участка — минимум 3 метра от соседних строений и 5 метров от красной линии улицы.
2. Создание геодезической разбивочной основы
На участке устанавливается сеть опорных точек с использованием современных тахеометров и GPS-приемников. Точность определения координат составляет ±5 мм в плане и ±3 мм по высоте. Для коттеджа площадью 200-300 м² создается минимум 8-12 опорных точек, закрепленных металлическими штырями на глубину промерзания грунта (1,2-1,5 м для нашего региона).
Основные технологические операции разбивки
- Вынос главных осей здания — определение и закрепление продольной и поперечной осей коттеджа с точностью ±10 мм
- Разбивка контура фундамента — вынос в натуру всех угловых точек и промежуточных осей с учетом толщины стен

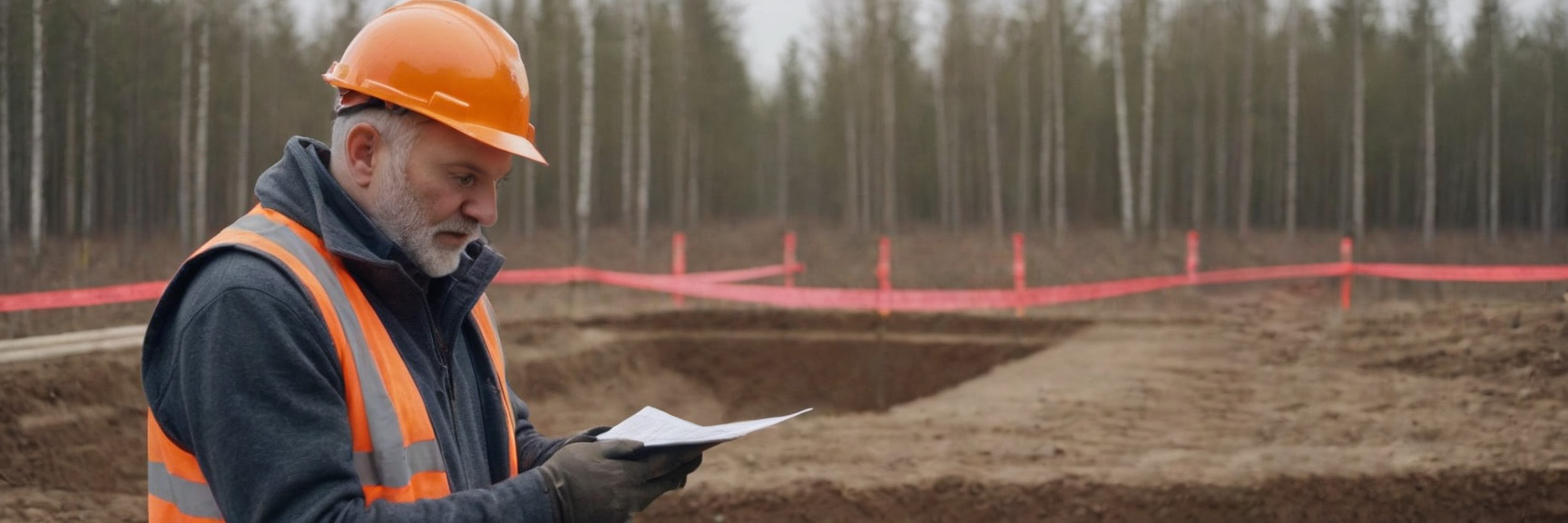

- Устройство обноски — установка деревянной или металлической конструкции на расстоянии 1,5-2 м от края котлована для сохранения осей при земляных работах
- Высотная разбивка — определение проектных отметок с привязкой к Балтийской системе высот, актуальной для Санкт-Петербурга
- Контроль геометрии котлована — проверка размеров, углов и отметок дна с учетом уклонов для водоотведения
Специфика разбивочных работ в условиях Петербурга и области
Особенности региональных грунтов:
- Высокий уровень грунтовых вод (0,5-2,0 м от поверхности)
- Наличие слабых водонасыщенных суглинков и торфяников
- Сезонные колебания уровня воды до 1,5 метров
- Глубина промерзания 1,2-1,5 метра
В таких условиях геодезическая разбивка требует дополнительных мер: усиленное крепление реперов, частый контроль стабильности опорных точек (каждые 7-10 дней), использование свайных фундаментов с точным позиционированием каждой сваи. При устройстве свайного поля для коттеджа площадью 150 м² выполняется разбивка 40-60 точек с допустимым отклонением не более 20 мм.
Применяемое оборудование и технологии
| Оборудование | Точность измерений | Применение при разбивке коттеджа |
|---|---|---|
| Электронный тахеометр | ±2 мм + 2 ppm | Основной инструмент для выноса осей и контроля |
| GPS/ГЛОНАСС RTK приемник | ±10 мм (план), ±15 мм (высота) | Привязка к государственной геодезической сети |
| Цифровой нивелир | ±0,3 мм/км | Высотная разбивка, контроль отметок |
| Лазерный построитель | ±1 мм/10 м | Разметка внутренних помещений |
Современные роботизированные тахеометры позволяют одному геодезисту выполнять разбивочные работы с производительностью до 200 точек за смену, что для типового коттеджа означает полную разбивку за 1-2 рабочих дня.
Нормативные требования и допуски
Согласно СП 126.13330.2017 «Геодезические работы в строительстве», для малоэтажного строительства установлены следующие предельные отклонения:
| Вид работ | Допустимое отклонение | Контрольные измерения |
|---|---|---|
| Разбивка основных осей | ±10 мм | Каждая ось в 3 точках |
| Вынос углов здания | ±20 мм | Все углы + диагонали |
| Высотные отметки | ±5 мм | Не менее 4 точек на этаж |
| Вертикальность конструкций | 0,001 высоты | Каждые 3 метра высоты |
Стоимость и экономическая целесообразность
Расчет стоимости разбивочных работ для коттеджа 200 м²:
- Создание геодезической основы: 15 000 руб.
- Вынос осей здания в натуру: 25 000 руб.
- Исполнительная съемка фундамента: 20 000 руб.
- Контрольные измерения (3 выезда): 18 000 руб.
Итого: 78 000 рублей
Это составляет всего 0,5-1% от общей стоимости строительства коттеджа, но экономия на разбивочных работах может привести к потерям в 10-15% бюджета на исправление геометрических ошибок. Профессиональная геодезическая разбивка окупается уже на этапе монтажа перекрытий, когда все элементы идеально совпадают с проектными размерами.
Типичные ошибки при самостоятельной разбивке
Критические ошибки непрофессиональной разбивки:
- Использование бытовых измерительных приборов — рулетка и строительный уровень дают погрешность до 5-10 см на 10 метров
- Игнорирование магнитного склонения — в Санкт-Петербурге составляет 11° восточного склонения
- Неправильная привязка к местности — отсутствие учета кадастровых границ приводит к судебным спорам
- Нарушение прямоугольности — проверка только по диагоналям без контроля углов
Этапы контроля качества разбивочных работ
Профессиональный подход предполагает многоступенчатый контроль точности на каждом этапе строительства коттеджа:
Документация и юридические аспекты
По результатам разбивочных работ составляется пакет исполнительной документации, необходимый для получения разрешения на строительство и последующей приемки коттеджа:
- Акт приемки геодезической разбивочной основы
- Акт разбивки осей объекта капитального строительства
- Схемы геодезических знаков с координатами и высотами
- Исполнительные схемы котлована и фундаментов
- Ведомости координат и высот характерных точек
В Санкт-Петербурге данная документация обязательна для прохождения экспертизы в Службе государственного строительного надзора. Отсутствие правильно оформленных геодезических актов — частая причина отказа в выдаче разрешения на ввод коттеджа в эксплуатацию.
Современные технологии в разбивочных работах
Инновационные методы геодезической разбивки значительно повышают точность и скорость работ:
BIM-моделирование
Интеграция разбивочных данных с 3D-моделью коттеджа позволяет выявить коллизии на этапе проектирования
Лазерное сканирование
Создание облака точек участка с точностью 2-3 мм для сложного рельефа
GNSS в режиме RTK
Сантиметровая точность позиционирования без установки базовой станции
Беспилотная аэрофотосъемка
Создание ортофотопланов и цифровых моделей рельефа для крупных участков
Практические рекомендации заказчикам
Как выбрать подрядчика для разбивочных работ:
- Проверьте наличие допуска СРО на геодезические работы
- Уточните парк оборудования — современные приборы не старше 5 лет
- Запросите примеры исполнительной документации
- Убедитесь в наличии поверенных приборов с актуальными сертификатами
- Оцените опыт работы именно в вашем районе Ленобласти
Заключение
Профессиональные разбивочные работы — это инвестиция в качество и долговечность вашего коттеджа. В условиях сложных грунтов Санкт-Петербурга и Ленинградской области правильная геодезическая разбивка предотвращает дорогостоящие ошибки и гарантирует соответствие построенного дома проекту. Доверяя эту работу квалифицированным геодезистам с современным оборудованием, вы обеспечиваете точность строительства с первого колышка до последнего кирпича.
