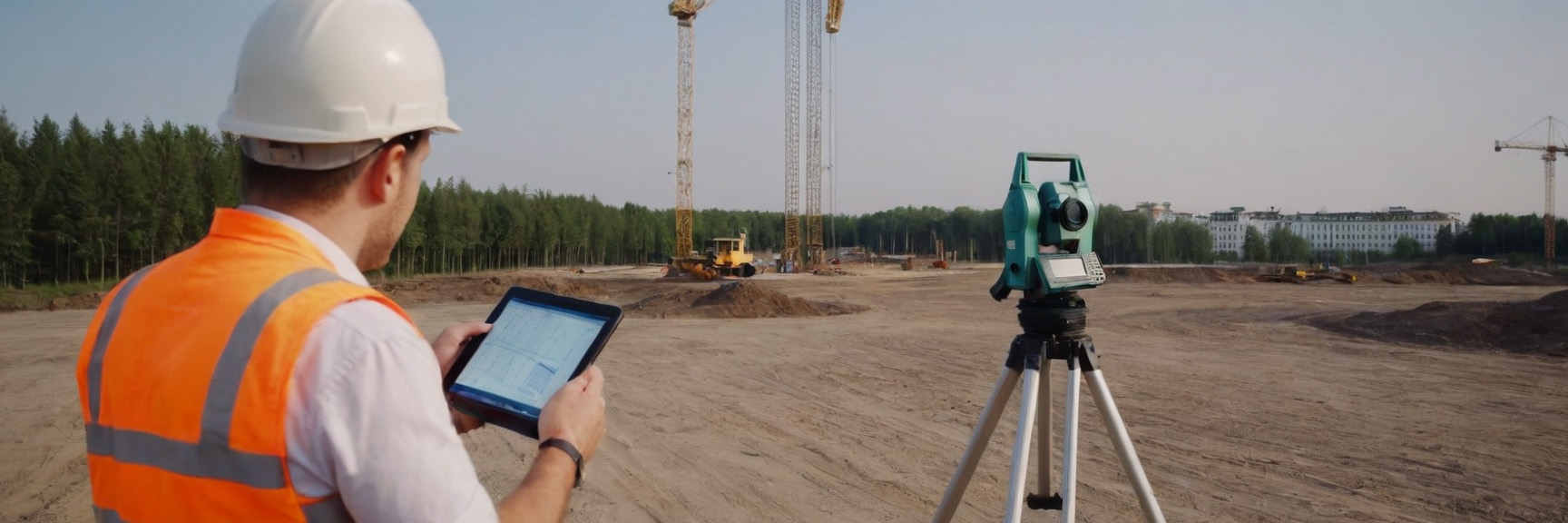

Вынос осей здания в натуру — критически важный этап строительства, определяющий точность геометрического положения объекта на местности. От качества геодезических работ зависит соответствие реального расположения конструкций проектной документации, что особенно актуально в условиях плотной застройки Санкт-Петербурга и сложных гидрогеологических условий Ленинградской области.
Что такое вынос осей в строительстве
Вынос строительных осей представляет собой комплекс геодезических измерений, направленных на перенос проектных координат характерных точек здания на строительную площадку. Процедура выполняется до начала земляных работ и служит основой для последующей разбивки котлована, фундамента и надземных конструкций.
Нормативная база: Работы по выносу осей регламентируются СП 126.13330.2017 "Геодезические работы в строительстве", ГОСТ 21779-82, а также СНиП 3.01.03-84. Для Санкт-Петербурга действуют дополнительные региональные требования, учитывающие особенности слабых грунтов.
Виды строительных осей
В проектной документации различают несколько категорий осей, каждая из которых требует определенной точности выноса:
- Главные (основные) оси — определяют габаритные размеры здания и его ориентацию относительно сторон света и красных линий застройки
- Разбивочные оси — промежуточные линии, обозначающие положение колонн, стен, перегородок
- Монтажные оси — детальная разметка для установки конкретных конструктивных элементов
- Технологические оси — линии привязки инженерного оборудования
Нормативные требования к точности
| Тип здания/сооружения | Допустимая погрешность, мм | Метод контроля |
|---|---|---|
| Жилые дома до 5 этажей | ±10-15 | Тахеометрическая съемка |
| Многоэтажные здания (6-16 этажей) | ±5-10 | Электронный тахеометр |
| Высотные здания (более 16 этажей) | ±3-5 | Лазерное сканирование, GNSS |
| Промышленные объекты | ±15-20 | Полигонометрия |
| Прецизионные сооружения | ±1-2 | Высокоточные тахеометры |
Методы выноса осей здания
Метод полярных координат
Наиболее распространенная технология разбивки осей, применяемая при использовании электронных тахеометров. Метод основан на определении положения точки по измеренному расстоянию и горизонтальному углу от исходного пункта геодезической сети. Оптимален для площадок с хорошей видимостью и наличием опорных реперов.
Особенность для СПб: В условиях исторической застройки центральных районов часто отсутствует прямая видимость между опорными пунктами. Требуется создание временных геодезических ходов с промежуточными станциями.
Метод прямоугольных координат
Применяется при наличии двух взаимно перпендикулярных направлений (базисов). От базисных линий откладывают проектные расстояния до выносимых точек. Метод эффективен на свободных площадках правильной геометрии.
Створный метод
Используется для линейных сооружений и протяженных зданий. Оси выносятся созданием створов между опорными точками с последующей фиксацией промежуточных пикетов. Требует теодолита или лазерного нивелира с функцией построения вертикальной плоскости.
Спутниковые технологии (GNSS/RTK)
Современный метод с использованием спутниковых приемников в режиме реального времени. Обеспечивает точность до 10-20 мм в плане при наличии устойчивого сигнала. Ограничения: требуется открытое небо, не работает в подвалах и вблизи высоких зданий.
Профессиональный совет: Для объектов в Ленинградской области с нестабильными грунтами рекомендуется закладка глубинных реперов ниже глубины промерзания (1,5-1,8 м) для обеспечения сохранности опорной сети на весь период строительства.
Этапы выполнения работ по выносу осей
Технологическая последовательность
- Подготовительный этап: Изучение проектной документации, анализ координат, рекогносцировка участка, проверка геодезических приборов
- Создание разбивочной основы: Привязка к пунктам государственной или местной геодезической сети, создание опорной сети строительной площадки
- Вычислительные работы: Расчет разбивочных элементов (углов, расстояний, координат), проектирование геодезических построений
- Полевые измерения: Установка прибора на опорном пункте, выполнение угловых и линейных измерений, вынос проектных точек
- Закрепление осей: Установка обноски, деревянных или металлических колышков, нанесение маркировки
- Контрольные измерения: Проверка соответствия вынесенных осей проектным значениям, составление исполнительной схемы
Геодезическое оборудование
Выбор инструментов зависит от требуемой точности, площади объекта и условий производства работ:
Электронный тахеометр
Универсальный прибор для измерения углов и расстояний. Точность угловых измерений 2-5", линейных — 2 мм + 2 ppm. Оптимален для большинства объектов гражданского строительства.
Лазерный нивелир
Применяется для построения горизонтальных и вертикальных плоскостей. Эффективен при внутренних работах и разметке небольших объектов. Дальность работы 50-100 м.
GNSS-приемник
Обеспечивает высокую производительность на открытых площадках. Работа в режиме RTK с локальной базовой станцией или через сеть СПДС (Санкт-Петербург).
Теодолит и рулетка
Классическое оборудование для небольших объектов. Требует больших трудозатрат, но надежно в условиях отсутствия электропитания.
Особенности выноса осей в СПб и ЛО
Геологические условия
Территория региона характеризуется наличием слабых водонасыщенных грунтов: ленточных глин, супесей, торфяников. Сезонные колебания уровня грунтовых вод достигают 1-2 метров, что вызывает деформации поверхности и смещение временных реперов.
Критично: При выносе осей на намывных территориях (Васильевский остров, Приморский район) необходимо учитывать продолжающуюся консолидацию грунтов и возможные просадки до 50-100 мм в год.
Климатические факторы
Глубина промерзания грунтов в регионе составляет 1,2-1,5 м для глин и до 1,8 м для песков. Морозное пучение может вызывать вертикальное смещение поверхностных реперов на 20-40 мм. Разбивочные работы рекомендуется выполнять в период с мая по сентябрь.
Плотная городская застройка
Ограниченные площадки, близость существующих зданий, проходящие коммуникации усложняют создание опорной геодезической сети и требуют применения косвенных методов измерений.
Исполнительная документация
По завершении работ составляется исполнительная геодезическая документация:
- Акт выноса осей здания в натуру
- Схема разбивочной сети с координатами опорных пунктов
- Каталог координат вынесенных осей
- Журнал геодезических измерений
- Абрис разбивки с указанием разбивочных элементов
Документация передается генподрядчику и служит основанием для производства строительно-монтажных работ. Копии направляются в технадзор и архив проекта.
Типичные ошибки и их предотвращение
Распространенные недочеты
- Использование нестабильных опорных пунктов, подверженных смещению
- Недостаточное количество контрольных измерений
- Игнорирование поправок за температуру и атмосферное давление
- Повреждение закрепленных осей в ходе земляных работ
- Отсутствие резервного дублирования реперов
Меры обеспечения качества
- Создание избыточной опорной сети с взаимным контролем
- Применение приборов с актуальными сертификатами поверки
- Двойные независимые измерения разными методами
- Защитное ограждение закрепленных точек
- Периодическая проверка сохранности осей в процессе строительства
Стоимость работ по выносу осей
Цена геодезических услуг в Санкт-Петербурге формируется с учетом нескольких факторов:
| Вид объекта | Сложность | Ориентировочная стоимость |
|---|---|---|
| Коттедж, дачный дом | Низкая | от 15 000 руб. |
| Многоквартирный дом | Средняя | от 35 000 руб. |
| Промышленное здание | Средняя-высокая | от 50 000 руб. |
| Высотное здание | Высокая | от 80 000 руб. |
Итоговая стоимость зависит от площади объекта, количества выносимых осей, удаленности от опорных пунктов, срочности выполнения и необходимости создания временной геодезической сети.
Заключение
Вынос осей здания в натуру — ответственная геодезическая операция, требующая профессионального оборудования, квалифицированных специалистов и строгого соблюдения технологии. В условиях Санкт-Петербурга и Ленинградской области особое внимание уделяется учету сложных грунтовых условий, плотной застройки и климатических факторов.
Наша компания выполняет полный комплекс геодезических работ с применением современных электронных тахеометров, GNSS-оборудования и лазерных систем. Гарантируем соблюдение нормативных требований точности и своевременное предоставление исполнительной документации. Опыт работы на сложных объектах региона позволяет оперативно решать нестандартные задачи разбивки и обеспечивать надежную геометрическую основу строительства.
