В условиях Санкт-Петербурга и Ленинградской области, где более 60% территорий характеризуются избыточным увлажнением и высоким уровнем грунтовых вод, правильное проектирование дренажной системы становится критически важным фактором для защиты фундаментов и благоустройства участков. Основой качественного дренажа является профессионально выполненная топографическая съемка.
Почему топосъемка критически важна для дренажных работ

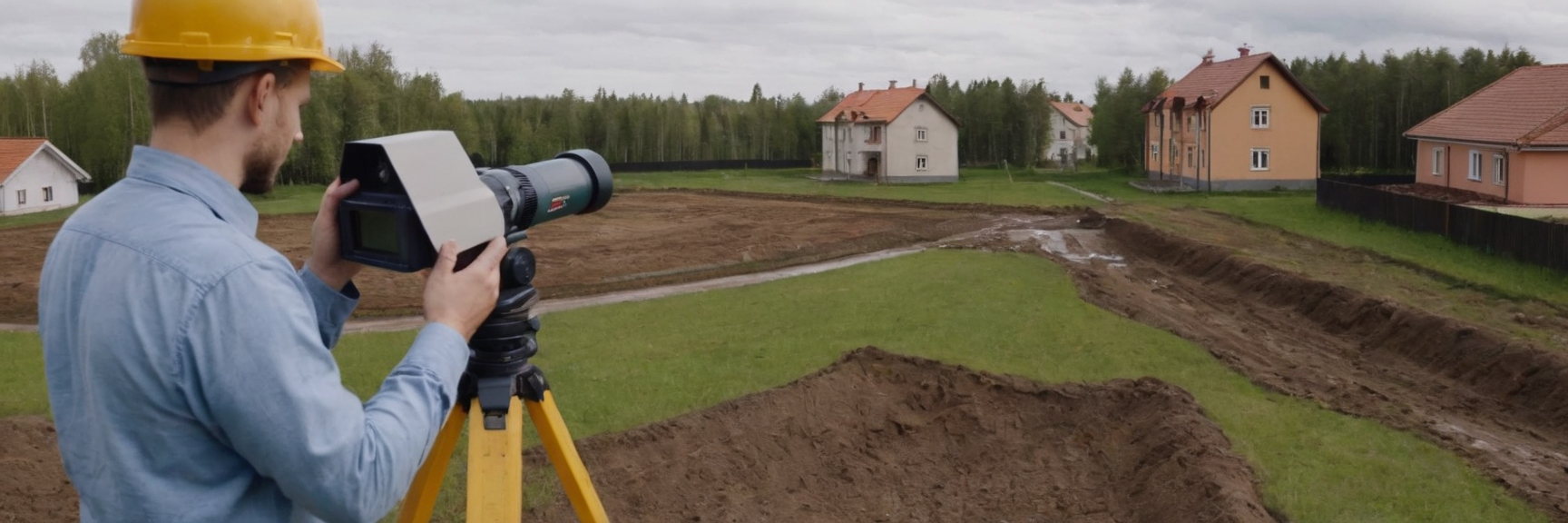

Топографическая съемка для дренажа представляет собой комплекс геодезических работ, направленных на получение точной информации о рельефе участка, существующих коммуникациях и гидрогеологических особенностях территории. В отличие от стандартной топосъемки, геодезические изыскания для дренажной системы требуют повышенной детализации высотных отметок с точностью до 1-2 см.
Важно: Ошибка в определении уклонов даже на 0,5% может привести к застою воды в дренажных трубах и полной неработоспособности системы водоотведения. При длине дренажной линии 50 метров это составит разницу в 25 см по высоте!
Особенности грунтов Санкт-Петербурга и их влияние на дренаж
Геологическое строение территории Санкт-Петербурга и Ленинградской области характеризуется наличием слабых водонасыщенных грунтов четвертичного периода. По данным ВСЕГЕИ, до 70% участков в регионе имеют уровень грунтовых вод на глубине 0,5-1,5 метра от поверхности.
Типичные грунты региона:
- Торфы мощностью до 3-5 метров (Всеволожский, Ломоносовский районы)
- Суглинки текучей консистенции с коэффициентом фильтрации 0,001-0,005 м/сут
- Пылеватые пески-плывуны в прибрежных зонах Финского залива
- Ленточные глины кембрийского периода на глубине 15-25 метров
Этапы топографической съемки для проектирования дренажа
1. Подготовительный этап
- Анализ архивных материалов и геологических изысканий района
- Изучение гидрогеологических карт масштаба 1:25000
- Определение местной системы координат и высот (Балтийская система высот 1977)
- Составление технического задания с учетом особенностей водоотведения
2. Полевые геодезические работы
На этом этапе выполняется непосредственная топосъемка участка с использованием современного оборудования:
- Создание планово-высотного обоснования с точностью 3-5 мм
- Тахеометрическая съемка рельефа с шагом 5-10 метров
- Детальная съемка микрорельефа в местах застоя воды
- Фиксация существующих водоотводных сооружений
- Определение направлений поверхностного стока
Технические параметры съемки для дренажных систем
| Параметр | Значение для дренажа | Стандартная топосъемка |
|---|---|---|
| Точность высотных отметок | ±10-20 мм | ±50-100 мм |
| Плотность пикетов | 1 точка на 25-50 м² | 1 точка на 100-200 м² |
| Масштаб плана | 1:200 - 1:500 | 1:500 - 1:1000 |
| Сечение рельефа | 0,1-0,25 м | 0,5-1,0 м |
Расчет оптимальных уклонов дренажной системы
На основе данных топографической съемки производится расчет уклонов дренажных траншей. Согласно СП 104.13330.2016, минимальные уклоны составляют:
Формула расчета уклона:
i = (H₁ - H₂) / L × 100%
где: i - уклон в процентах, H₁ и H₂ - высотные отметки начала и конца участка, L - длина участка
- Для труб диаметром 100 мм - не менее 0,5% (5 мм на 1 м)
- Для труб диаметром 150 мм - не менее 0,3% (3 мм на 1 м)
- Для открытых канав - не менее 0,3-0,5%
- Максимальный уклон - не более 3% во избежание размыва
Специфические задачи топосъемки для различных типов дренажа
Поверхностный дренаж (ливневая канализация)
Требования к съемке:
- Детальная фиксация водосборных площадей
- Определение точек концентрации стока
- Расчет объемов поверхностного стока по СП 32.13330.2018
- Выявление локальных понижений рельефа
Глубинный дренаж
Особенности геодезических работ:
- Определение УГВ (уровня грунтовых вод) в контрольных точках
- Привязка к отметкам заложения фундаментов
- Учет сезонных колебаний УГВ (до 1,5 м в регионе)
- Планирование глубины заложения дрен (обычно 1,5-2,5 м)
Современное оборудование для топосъемки дренажных систем
Для обеспечения требуемой точности наша компания использует следующее геодезическое оборудование:
| Оборудование | Точность | Применение |
|---|---|---|
| Электронный тахеометр Leica TS07 | ±2 мм + 2 ppm | Основная съемка рельефа |
| GNSS-приемник Trimble R8s | ±8 мм + 1 ppm (план), ±15 мм (высота) | Создание опорной сети |
| Нивелир Sokkia B40 | ±0,7 мм на 1 км хода | Высотная привязка |
| Георадар ЛОЗА-В | ±5-10 см по глубине | Поиск скрытых коммуникаций |
Камеральная обработка и создание проектной документации
После полевых работ выполняется камеральная обработка данных топографической съемки с использованием специализированного ПО:
- Уравнивание геодезических измерений в программе CREDO DAT
- Построение цифровой модели рельефа (ЦМР) с шагом сетки 0,5-1,0 м
- Создание топографического плана в AutoCAD Civil 3D
- Расчет водосборных площадей и объемов стока
- Проектирование оптимальной схемы дренажа
- Подготовка продольных и поперечных профилей
Типичные ошибки при топосъемке для дренажа
Частые недочеты, приводящие к неработоспособности дренажной системы:
- Недостаточная детализация микрорельефа (пропуск локальных понижений)
- Игнорирование существующих подземных коммуникаций
- Неучет сезонных изменений УГВ (разница до 1,5 м)
- Использование устаревших высотных отметок
- Отсутствие привязки к водоприемникам
Стоимость топографической съемки для дренажа в СПб
Цена геодезических работ для проектирования дренажной системы зависит от площади участка, сложности рельефа и требуемой детализации:
| Площадь участка | Базовая топосъемка | Детальная для дренажа | С георадарным обследованием |
|---|---|---|---|
| До 10 соток | 15 000 руб. | 25 000 руб. | 35 000 руб. |
| 10-30 соток | 25 000 руб. | 40 000 руб. | 55 000 руб. |
| 30-50 соток | 35 000 руб. | 55 000 руб. | 75 000 руб. |
| Свыше 50 соток | от 600 руб./сотка | от 900 руб./сотка | от 1200 руб./сотка |
Практический пример: расчет дренажа для участка 15 соток
Нормативная база для топосъемки дренажных систем
При выполнении геодезических работ для дренажа мы руководствуемся следующими нормативными документами:
- СП 47.13330.2016 «Инженерные изыскания для строительства»
- СП 11-104-97 «Инженерно-геодезические изыскания»
- СП 104.13330.2016 «Инженерная защита территории от затопления»
- СНиП 2.06.15-85 «Инженерная защита территории от затопления и подтопления»
- ТСН 50-302-2004 Санкт-Петербург «Устройство дренажей»
Интеграция топосъемки с другими изысканиями
Для комплексного решения задач водоотведения топографическая съемка часто совмещается с дополнительными исследованиями:
Геологические изыскания
Определение фильтрационных свойств грунтов, мощности водоупора, наличия плывунов. Стоимость от 3500 руб. за скважину.
Гидрогеологические исследования
Мониторинг УГВ, определение направления движения грунтовых вод, химический анализ. От 15000 руб.
Экологические изыскания
Оценка состояния почв, определение возможности сброса дренажных вод. От 25000 руб.
Сроки выполнения работ
Продолжительность топографической съемки для дренажной системы зависит от площади и сложности объекта:
Заключение
Качественная топографическая съемка является фундаментом эффективной дренажной системы. В условиях сложных грунтов Санкт-Петербурга и Ленинградской области экономия на геодезических работах может обернуться многократными затратами на переделку неработающего дренажа. Наша компания выполняет полный комплекс геодезических изысканий для проектирования систем водоотведения с гарантией точности и соблюдением всех нормативных требований. Обращайтесь к профессионалам - защитите свой участок от подтопления!
