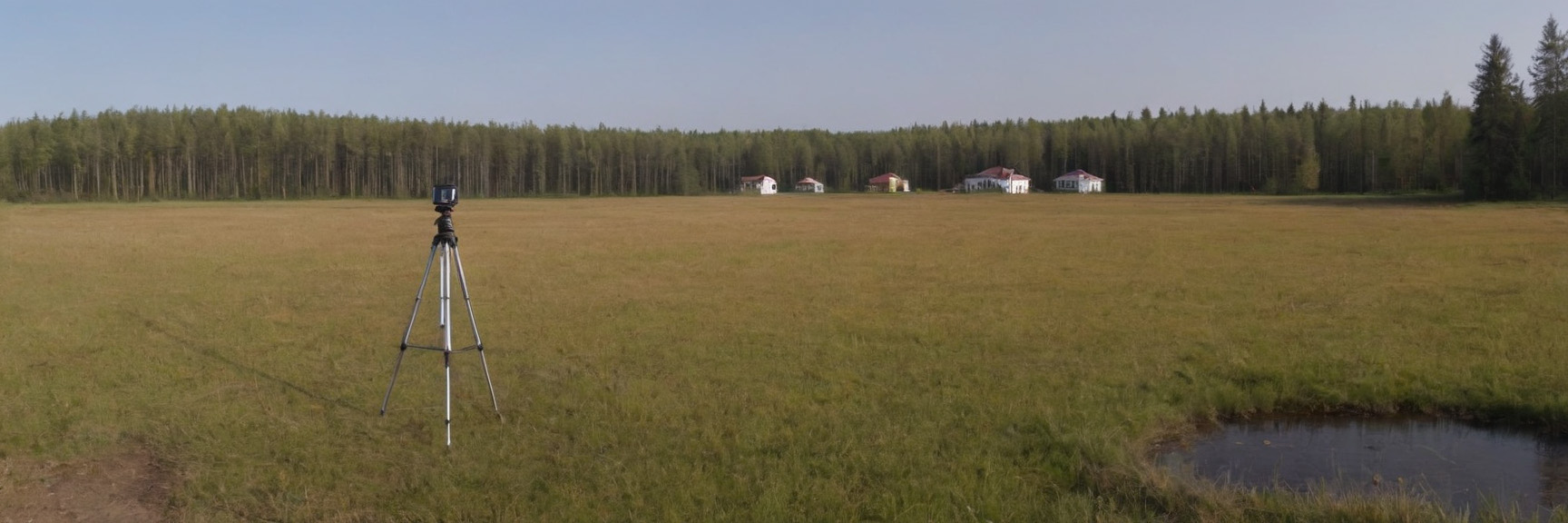

Топосъемка для 3D-модели местности — это инженерно-геодезическая съемка, по которой строится цифровая модель рельефа и ситуации в нужной системе координат. Без такой модели проектировщик рискует ошибиться в отметках, объемах земляных работ, водоотводе и посадке здания, а переделки на стройке обходятся дороже самой съемки. В этой статье разберемся, какие методы подходят под 3D, какие исходные файлы вы получите, сроки и как правильно составить ТЗ в СПб и Ленобласти.
Что такое топосъемка для 3D-модели и чем она отличается от «плана в линиях»
Это съемка, результат которой можно напрямую превратить в поверхность (TIN/GRID), облако точек или BIM-подоснову — а не только в 2D-чертеж с условными знаками.
Ключевое отличие — требования к «высоте»: плотность и качество отметок, корректная структурная линия рельефа (бровки, откосы, кюветы), привязка характерных точек, контроль замыкания и единая система координат/высот.
Что обычно входит в комплект для 3D:
- ЦМР (цифровая модель рельефа) — «голая земля» без деревьев и крыш.
- ЦММ (цифровая модель местности) — рельеф + объекты (застройка, покрытия, растительность, ограждения).
- 2D-подоснова (DWG/DXF) с ситуацией и коммуникациями (если их съемка входит в ТЗ).
- При необходимости — ортофотоплан, облако точек (LAS/LAZ), 3D-меш (OBJ/FBX), поверхности (LandXML/DEM).
Зачем нужна 3D-модель местности: практические задачи проектирования и стройки
Нужна затем, чтобы проект «сел» на реальную землю — с понятными отметками, уклонами и объемами.
Для частных участков это чаще всего дом + благоустройство: корректная посадка пятна застройки, террасирование, водоотвод, подпорные стенки, дорожки и инженерные сети.
Для девелопмента и инфраструктуры 3D-модель помогает считать земляные массы, строить продольные/поперечные профили, увязывать проект вертикальной планировки и быстро проверять коллизии.
Что дает 3D-подоснова
- Меньше «сюрпризов» по отметкам и уклонам на стройке.
- Быстрый расчет объемов выемки/насыпи и картограммы.
- Удобная связка с BIM и Civil-инструментами (Revit / Civil 3D и аналоги).
Типовые риски, если сделать «как-нибудь»
- Разорванные структурные линии рельефа → «ломаная» поверхность.
- Слабый контроль высот → ошибки в водоотводе и планировке.
- Неучтенные подземные сети → переделки и простои.
Нормативная база: что важно учесть в исходных данных
Важно учесть нормы потому, что 3D-модель — это не «картинка», а инженерный исходник, который должен проходить внутренний контроль и быть пригодным для проектной документации.
В составе инженерных изысканий ориентируются на действующие своды правил и требования к материалам инженерно-геодезических работ, а также на требования заказчика/экспертизы к формату выдачи и структуре данных.
На практике это означает простую вещь: в ТЗ нужно заранее фиксировать систему координат и высот, требуемую точность, границы съемки, перечень объектов (включая сети) и конечные форматы (2D/3D), иначе «3D-модель» у разных исполнителей может означать разные наборы файлов.
Какие методы съемки подходят под 3D: GNSS/тахеометр, БПЛА, лазерное сканирование
Подходящий метод выбирают по требуемой детализации, площади, доступности территории и тому, что именно нужно моделировать — «землю», фасады/конструкции или все вместе.
Классическая топосъемка (GNSS RTK + тахеометр)
Хороший выбор для участков, где важны точки перелома рельефа, инженерные сети, точное положение границ, бровок и покрытий.
Плюс — управляемое качество: геодезист целенаправленно снимает «характерные» места, которые и формируют правильную поверхность.
БПЛА-фотограмметрия
Подходит, когда нужна высокая производительность по площади и дополнительно полезно ортофото (контекст, покрытия, планировочные элементы).
Критично правильно поставить опознаки/контрольные точки и обеспечить «земляную» классификацию, иначе деревья и кусты будут «портить» модель рельефа.
Наземное лазерное сканирование
Выбирают, когда нужна максимальная детализация: сложные откосы, подпорные стенки, фасады, плотная застройка, промплощадки, интерьеры/конструкции.
Часто лучший результат дает комбинирование: рельеф по тахеометру/GNSS, большие площади по БПЛА, сложные зоны и объекты по лазерному сканеру — все сшивается в единую модель через геодезическую основу.
Как проводится топосъемка под 3D-модель: этапы и требования к ТЗ
Процесс выглядит так: сначала выстраиваем геодезическую основу и контроль, затем собираем «сырье», после чего моделируем поверхность и готовим выдачу под ваш софт.
Этапы работ (типовой сценарий)
- Сбор исходных данных и согласование ТЗ: цель 3D-модели, границы, перечень объектов, форматы выдачи.
- Рекогносцировка: доступы, помехи для GNSS, закрытые зоны, места под опознаки/пункты.
- Создание/развитие планово-высотного обоснования и контрольных точек.
- Полевые измерения выбранным методом (или комбинацией методов).
- Камеральная обработка: уравнивание, фильтрация, классификация, построение ЦМР/ЦММ, контроль качества.
- Выдача: 2D-подоснова + поверхности/облака/меши в оговоренных форматах, технический отчет.
Частая ошибка в ТЗ: просить «3D-модель участка», но не указать, нужна ли ЦМР (только земля) или ЦММ (земля + объекты), и в каком виде вы хотите получать поверхность (TIN/GRID) и контроль точности.
Сроки и стоимость в СПб и Ленобласти: от чего зависит итог
Стоимость и сроки зависят не от «магического 3D», а от площади, требуемой детализации, наличия сетей, перепадов высот и условий на местности.
На небольших участках решающими становятся плотность съемки и перечень объектов (дорожки, ливневка, подпорные, деревья), а на больших — логистика, необходимость БПЛА и объем камеральной обработки.
Что сильнее всего влияет на цену:
- Площадь и «рваность» границ.
- Перепады высот, овраги, насыпи, водоемы, откосы.
- Нужна ли съемка подземных коммуникаций (и доступ к колодцам/камерам).
- Требуемые форматы: только DWG или еще облако точек/ортофото/IFC.
- Сезонность (снег/листва) и плотность растительности.
| Метод | Сильные стороны | Ограничения | Когда выбирать |
|---|---|---|---|
| GNSS + тахеометр | Контроль «характерных» точек, удобно по сетям и покрытиям | Дольше на больших площадях, сложнее в густой растительности | Участки под ИЖС/благоустройство, стройплощадки, сети |
| БПЛА-фотограмметрия | Быстро по площади, дает ортофото и плотные данные | Нужен качественный контроль и классификация «земли» | Большие территории, дороги, карьеры, поля, коттеджные поселки |
| Лазерное сканирование | Максимальная детализация сложных объектов и геометрии | Большие объемы данных и камеральной обработки | Сложный рельеф, плотная застройка, фасады, промплощадки |
Чек-лист: что подготовить, чтобы 3D-модель получилась «в проект» с первого раза
Если вы заранее дадите правильные вводные, вы получите не просто «красивую поверхность», а рабочий инженерный исходник под вашу задачу.
- Цель: генплан, вертикальная планировка, расчет земляных масс, BIM-координация, ландшафт.
- Границы съемки (лучше — файл/эскиз) и требуемый запас за границами.
- Система координат/высот (или требование «как в ранее выполненных материалах»).
- Что снимать по ситуации: покрытия, деревья, ограждения, гидрология, подпорные, малые формы.
- Нужна ли съемка сетей и какие именно (электрика, водоснабжение, канализация, ливневка, газ).
- Форматы выдачи: DWG/DXF, LandXML/DEM/GeoTIFF, LAS/LAZ, OBJ/IFC — и под какой софт.
Компания KU-GROUP выполняет топосъемку под 3D-моделирование для проектирования и строительства в Санкт-Петербурге и Ленинградской области: от небольших участков до сложных площадок с комбинированием методов. Посмотрите услугу топографической съемки, раздел геодезических изысканий и съемку для ландшафтного дизайна — или свяжитесь с нами, чтобы быстро собрать ТЗ и получить расчет сметы.
