Зачем нужна топосъемка при газификации дома
Топографическая съемка для прокладки газопровода — это комплекс геодезических изысканий, результатом которых становится детальный план местности с указанием всех существующих коммуникаций, строений и особенностей рельефа. Без актуального топоплана масштаба 1:500 невозможно получить разрешение на подключение к газораспределительной сети.
Важно: Срок действия топографического плана для газификации составляет 2 года с момента согласования в ГУП "Ленгипроинжпроект". После истечения этого срока потребуется актуализация или новая съемка.
Геодезическая съемка участка позволяет проектировщикам определить оптимальную трассу газопровода, избежать пересечений с существующими инженерными сетями и рассчитать объем земляных работ. Особенно это критично в условиях плотной застройки коттеджных поселков Ленинградской области.
Нормативные требования к топосъемке для газопровода
Топографические работы для газоснабжения выполняются в соответствии с требованиями СП 42-101-2003 и СП 62.13330.2011. В Санкт-Петербурге дополнительно действуют региональные нормативы, утвержденные Комитетом по градостроительству и архитектуре.
Основные параметры топосъемки для газификации:
- Масштаб съемки: 1:500 (в отдельных случаях 1:200)
- Высота сечения рельефа: 0,25-0,5 м
- Полоса съемки: не менее 20 м от оси планируемого газопровода
- Точность определения координат: 5 см в плане, 2 см по высоте
- Система координат: МСК-64 для Ленинградской области
Инженерно-геодезические изыскания обязательно включают обследование подземных коммуникаций с применением трассопоисковой аппаратуры. Это особенно важно для старых районов Петербурга, где документация на инженерные сети часто неполная или устаревшая.
Этапы проведения топографической съемки
1. Подготовительный этап
На этой стадии геодезисты изучают архивные материалы, запрашивают сведения о подземных коммуникациях в эксплуатирующих организациях. Для участков в Ленинградской области обязателен запрос в "Ленэнерго", "Водоканал СПб" и местные администрации.
2. Полевые геодезические работы

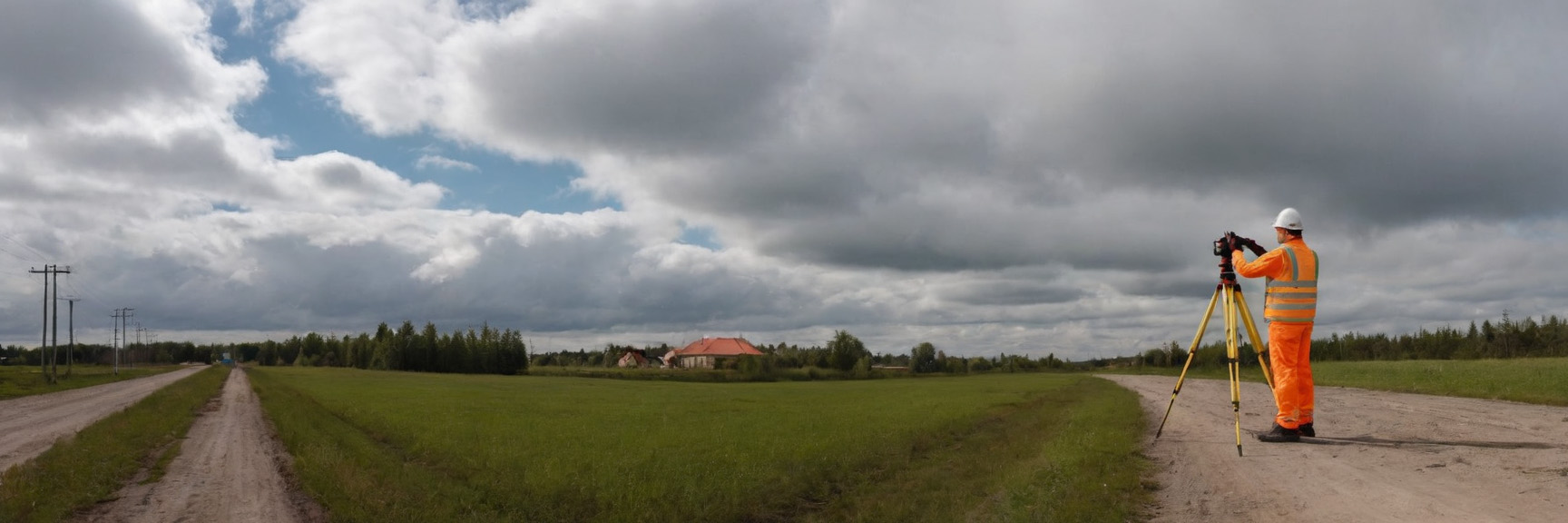

Специалисты выполняют тахеометрическую или GNSS-съемку территории. При работе в лесистой местности Приозерского или Всеволожского районов часто применяется комбинированный метод: спутниковые измерения на открытых участках и тахеометрия под кронами деревьев.
Расчет времени полевых работ:
Для участка 15 соток с учетом полосы съемки 20 м:
Площадь съемки = 1500 м² + (100 м × 20 м × 2) = 5500 м²
Время съемки = 5500 м² / 800 м²/час = 7 часов
С учетом обследования коммуникаций: 7 + 3 = 10 часов
3. Камеральная обработка
Создание цифровой модели местности, формирование топографического плана в программах AutoCAD или Credo. Нанесение всех обнаруженных коммуникаций с указанием глубины заложения, материала труб и диаметров.
Особенности топосъемки в условиях СПб и Ленобласти
Санкт-Петербург и область имеют специфические геологические условия, влияющие на проведение изысканий для газификации. Высокий уровень грунтовых вод, характерный для Красносельского и Петродворцового районов, требует дополнительного внимания при определении высотных отметок.
Практические рекомендации для заказчиков:
- Планируйте топосъемку на период с мая по октябрь — снежный покров усложняет работы
- При наличии на участке временных строений укажите, какие планируется снести
- Обеспечьте доступ к смежным участкам для съемки в 20-метровой зоне
- Заранее получите кадастровую выписку — она потребуется геодезистам
В болотистой местности Тосненского и Кировского районов часто требуется дополнительное инженерно-геологическое обследование для определения несущей способности грунтов. Это влияет на выбор способа прокладки газопровода — открытый или методом горизонтально-направленного бурения.
Стоимость и сроки выполнения работ
| Площадь участка | Базовая стоимость | Срок выполнения | Дополнительные факторы |
|---|---|---|---|
| До 10 соток | 15 000 - 20 000 руб. | 5-7 дней | Простой рельеф |
| 10-20 соток | 20 000 - 30 000 руб. | 7-10 дней | Наличие построек |
| 20-50 соток | 30 000 - 50 000 руб. | 10-14 дней | Сложный рельеф |
| Более 50 соток | от 50 000 руб. | от 14 дней | Индивидуальный расчет |
Цена топографической съемки увеличивается при необходимости согласования с дополнительными инстанциями. Например, для участков вблизи водоохранных зон Финского залива требуется согласование с Невско-Ладожским бассейновым водным управлением.
Согласование топографического плана
После завершения геодезических изысканий топоплан проходит обязательное согласование. В Санкт-Петербурге это ГУП "Ленгипроинжпроект", в области — районные отделы архитектуры и градостроительства.
- Подача документов в согласующую организацию (топоплан в 4 экземплярах, техническое задание, лицензия исполнителя)
- Проверка полноты отображения инженерных сетей (3-5 рабочих дней)
- Согласование с эксплуатирующими организациями при необходимости (5-10 дней)
- Получение штампа о согласовании и регистрационного номера
Типичные ошибки при заказе топосъемки для газа
Внимание! Частые ошибки, приводящие к отказу в согласовании проекта газификации:
- Неполный охват территории — съемка только участка без прилегающей территории не позволит проложить оптимальный маршрут газопровода
- Устаревшие данные — использование топопланов старше 2 лет автоматически приведет к отказу
- Отсутствие подземных коммуникаций — экономия на трассопоиске обернется переделкой проекта
- Неверный масштаб — для газификации допускается только 1:500, планы 1:1000 не принимаются
- Работа без лицензии — геодезическая организация должна иметь допуск СРО
Дополнительные исследования при сложных условиях
В ряде случаев стандартной топографической съемки недостаточно. При прокладке газопровода через овраги, вблизи откосов или в зонах подтопления Колпинского и Кронштадтского районов требуются дополнительные инженерные изыскания.
Геологические изыскания
Бурение скважин глубиной 3-5 м для определения состава грунтов, уровня грунтовых вод. Обязательны при прокладке газопровода методом ГНБ.
Гидрогеологические исследования
Изучение режима подземных вод, определение агрессивности к материалам газопровода. Актуально для прибрежных территорий Курортного района.
Экологические изыскания
Оценка состояния почв, наличия охраняемых видов растений. Требуется при прохождении трассы через лесные участки.
Практический пример расчета объема работ
Выбор подрядчика для топографической съемки
При выборе геодезической организации для выполнения топосъемки под газификацию обратите внимание на наличие допуска СРО, опыт работы именно с газовыми сетями и техническое оснащение. Современные электронные тахеометры и GNSS-приемники обеспечивают необходимую точность измерений.
Совет эксперта: Заказывайте топосъемку у организаций, имеющих прямые договоры с ГУП "Ленгипроинжпроект" — это ускорит согласование на 5-7 дней и исключит ошибки в оформлении.
Заключение
Топографическая съемка для прокладки газопровода — это фундамент успешной газификации частного дома. Качественно выполненные геодезические изыскания позволят избежать проблем на этапах проектирования и строительства, обеспечат быстрое прохождение согласований и минимизируют риски повреждения существующих коммуникаций. Специфика грунтов и плотная застройка Санкт-Петербурга и области требуют привлечения опытных специалистов, знакомых с местными особенностями и требованиями контролирующих органов.
