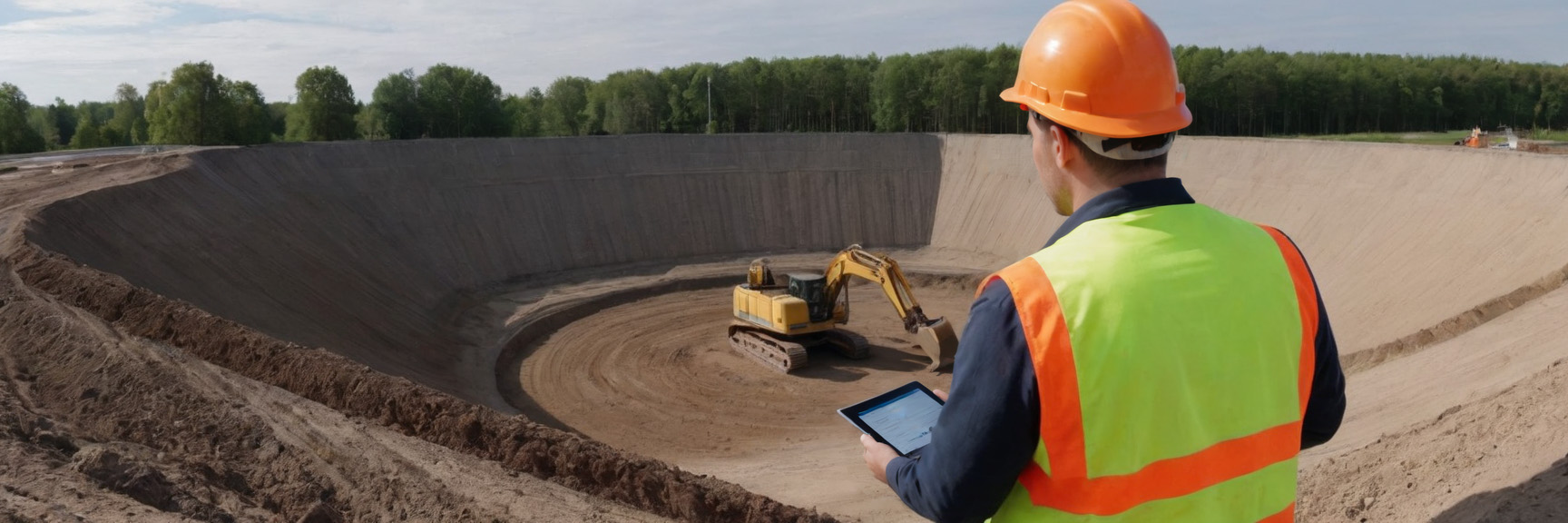

Топосъемка для расчета объемов котлована — это исполнительная геодезическая съемка фактической поверхности выемки, без которой невозможно объективно подтвердить, сколько кубометров грунта действительно разработано и вывезено. Для застройщиков, генподрядчиков, служб техзаказчика и проектировщиков в Санкт-Петербурге и Ленинградской области такая съемка стала стандартом контроля земляных работ на сложных грунтах и в условиях плотной городской застройки. В этой статье разберемся, когда нужна топосъемка котлована, какие есть нормативные требования, как проходит сам процесс, сколько он занимает по времени и от чего зависит стоимость услуги в KU-GROUP.
Что такое топосъемка котлована и чем она отличается от обычной топосъемки
Топосъемка котлована — это исполнительная съемка уже разработанной выемки, выполняемая после земляных работ для фиксации реального рельефа дна и откосов. В отличие от классической топографической съемки участка «до строительства», здесь важны не только планы, но и точные высотные отметки по сетке точек внутри котлована. На этой основе строятся продольные и поперечные профили, 3D-модель и схемы, по которым считают объемы.
В ходе такой съемки геодезист определяет положение осей здания, размеры внутреннего и внешнего контура, отметки дна и характер откосов. Результатом становится исполнительная схема котлована и, при необходимости, картограмма земляных работ с цветовой индикацией участков недобор/переразработка относительно проекта. Эти материалы входят в состав исполнительной документации нулевого цикла и прикладываются к актам сдачи-приемки.
Важно: корректная топосъемка котлована требует наличия исходной топосъемки площадки до разработки грунта или проектной цифровой модели. Только сравнение двух поверхностей позволяет честно оценить объем фактически вынутого грунта и избежать спорных трактовок.
Зачем нужна топосъемка для расчета объемов котлована
Главная задача топосъемки котлована — предоставить точные данные для расчета объемов земляных масс и проверки соответствия проекта фактически выполненным работам. Это напрямую влияет на стоимость нулевого цикла, так как оплата подрядчику за земляные работы почти всегда привязана к количеству кубометров.
- финансовый контроль — подтверждение объемов для оплаты по актам КС, КС-2, КС-6;
- технический контроль — проверка глубины дна, откосов и размеров котлована перед устройством фундаментов;
- управление рисками — фиксация фактического состояния выемки на конкретную дату на случай споров и проверок;
- планирование — оценка необходимости дополнительных разработок или обратной засыпки, оптимизация логистики вывоза грунта.
Кроме того, регулярные исполнительные съемки на этапах разработки котлована позволяют оперативно увидеть перерасход или недобор объемов, скорректировать работу техники и предотвратить переразработку, которая ведет к лишним затратам на бетон, обратную засыпку и крепление откосов.
Нормативные требования к геодезическому контролю котлованов
Геодезические работы при строительстве, включая исполнительные съемки котлованов, выполняются в соответствии с действующим сводом правил по геодезическим работам в строительстве и нормативами на земляные сооружения. Эти документы задают общие требования к точности измерений, организации геодезической сети, оформлению исполнительной документации и контролю земляных работ.
В проектной документации и ППГР (проект производства геодезических работ и/или проект производства работ) обычно прописываются:
- состав геодезического контроля нулевого цикла (разбивка котлована, контроль глубины, исполнительная съемка);
- допустимые отклонения по отметкам дна и геометрии откосов;
- порядок определения объемов земляных работ и требуемые отчеты (картограммы, профили, ведомости высот).
Исполнительные схемы котлованов, составленные на основе топосъемки, служат частью комплекта документов для строительного контроля и приемки земляных сооружений. При проверках заказчика или надзорных органов именно эти схемы и расчетные ведомости подтверждают корректность выполненных объемов.
Как проводится топосъемка котлована и расчет объемов
Этапы топосъемки котлована и подсчета объемов
- Подготовка: сбор исходных данных (проектные чертежи, ППГР, исходная топосъемка площадки), выбор системы координат и высот, уточнение требований к точности и формату выдачи.
- Полевые работы: геодезист развивает или уточняет опорную сеть, привязывает приборы к реперам, выполняет съемку дна и откосов котлована по сетке точек, профилям или сплошным методом (тахеометр, GNSS, при больших объемах — БПЛА или лазерное сканирование).
- Камеральная обработка: формируется цифровая модель рельефа, строятся горизонтали, профили, рассчитываются отметки в узловых точках и проверяются допуски по глубине и геометрии.
- Расчет объемов: фактическая поверхность сравнивается с исходной или проектной, по разнице отметок вычисляются объемы выемки и (при необходимости) насыпи, формируется картограмма земляных работ и ведомость объемов.
- Оформление отчетности: подготавливается исполнительная схема котлована, пояснительная записка, материалы в цифровом виде (DWG, DXF, форматы для Civil 3D и других программ) и передаются заказчику.
Как считают объем по результатам съемки. Типовой подход — разбить площадь котлована на сетку квадратов (например, 5×5 или 10×10 м), в вершинах которых известны фактические отметки дна и проектные отметки. Для каждой ячейки вычисляют среднюю разность высот и умножают ее на площадь квадрата, а затем суммируют по всей площадке. При сложном рельефе используют более плотную сетку или методы треугольных/четырехгранных призм и расчет по 3D-модели.
На крупных объектах все чаще применяют лазерное сканирование или аэросъемку с БПЛА: по облаку точек строится цифровой рельеф, а программное обеспечение автоматически подсчитывает объемы. Однако точность таких методов напрямую зависит от правильной геодезической привязки и квалификации исполнителя, поэтому их всегда совмещают с наземными измерениями и контролем по реперам.
Стоимость и сроки топосъемки котлована в СПб и Ленобласти
Стоимость топосъемки котлована зависит прежде всего от площади и глубины выемки, сложности рельефа и откосов, а также от требований заказчика к формату и срокам выдачи результатов. Существенную роль играет и наличие исходной топосъемки до начала работ: если исходная модель участка уже есть, расчет объемов выполняется быстрее и дешевле.
Обычно на средний котлован под жилой или коммерческий объект полевые работы занимают один рабочий день, а камеральная обработка и выпуск исполнительной схемы с расчетом объемов — еще 1–2 дня. При необходимости повторных съемок на разных стадиях разработки (снятие растительного слоя, формирование «черного» и «чистого» дна) сроки и стоимость рассчитываются индивидуально, но за счет заранее продуманного графика выездов расходы можно оптимизировать.
| Фактор | Как влияет на цену | Комментарий |
|---|---|---|
| Площадь и глубина котлована | Чем больше объем работ, тем выше трудозатраты | Увеличение числа точек съемки и объема обработки данных |
| Сложность рельефа и откосов | Сложные формы требуют более плотной съемки | Применяются более детальные методы расчета объемов |
| Необходимость повторных выездов | Каждый этап фиксируется отдельной съемкой | Чаще всего выгодно планировать комплексный контроль на весь цикл |
| Формат выдачи данных | Модели для BIM/Civil 3D повышают трудоемкость | Дополнительно готовятся 3D-поверхности, профили, картограммы |
Как выбрать компанию для топосъемки котлована
Выбор исполнителя для топосъемки котлована — это вопрос не только цены, но и надежности данных, от которых зависит безопасность будущего сооружения и точность финансовых расчетов. Важно, чтобы работы выполняла специализирующаяся на строительной геодезии команда, а не только кадастровый инженер «на подработке».
Чек-лист заказчика перед заключением договора:
- у компании есть опыт строительной геодезии и подтвержденные объекты с исполнительными схемами котлованов;
- используется современное оборудование (электронные тахеометры, GNSS, при необходимости — сканеры, БПЛА);
- работы выполняются по действующим нормативам геодезических и земляных работ с оформлением исполнительной документации;
- заказчику передают не только бумажный отчет, но и цифровые файлы (DWG/DXF, модели рельефа) для дальнейшей работы проектировщиков и службы заказчика;
- в договоре прописаны сроки, ответственность за качество измерений и формат предоставления расчетов объемов.
Специалисты KU-GROUP выполняют топосъемку котлованов и расчет объемов земляных масс в составе комплексного геодезического сопровождения строительства. Мы помогаем застройщикам и подрядчикам получить понятные и обоснованные данные по объемам работ, оформить исполнительную документацию и минимизировать риски разногласий по нулевому циклу.
Топосъемка котлована — ключевой инструмент для точного расчета объемов земляных работ и безопасного устройства фундаментов. Компания KU-GROUP выполняет геодезический расчет объемов земляных масс и полный комплекс строительной геодезии на объектах в Санкт-Петербурге и Ленинградской области, а при необходимости организует и исходную топографическую съемку для проектирования. Свяжитесь с нами, чтобы получить консультацию по контролю земляных работ на вашем объекте и заказать выезд геодезической бригады в удобные сроки.
