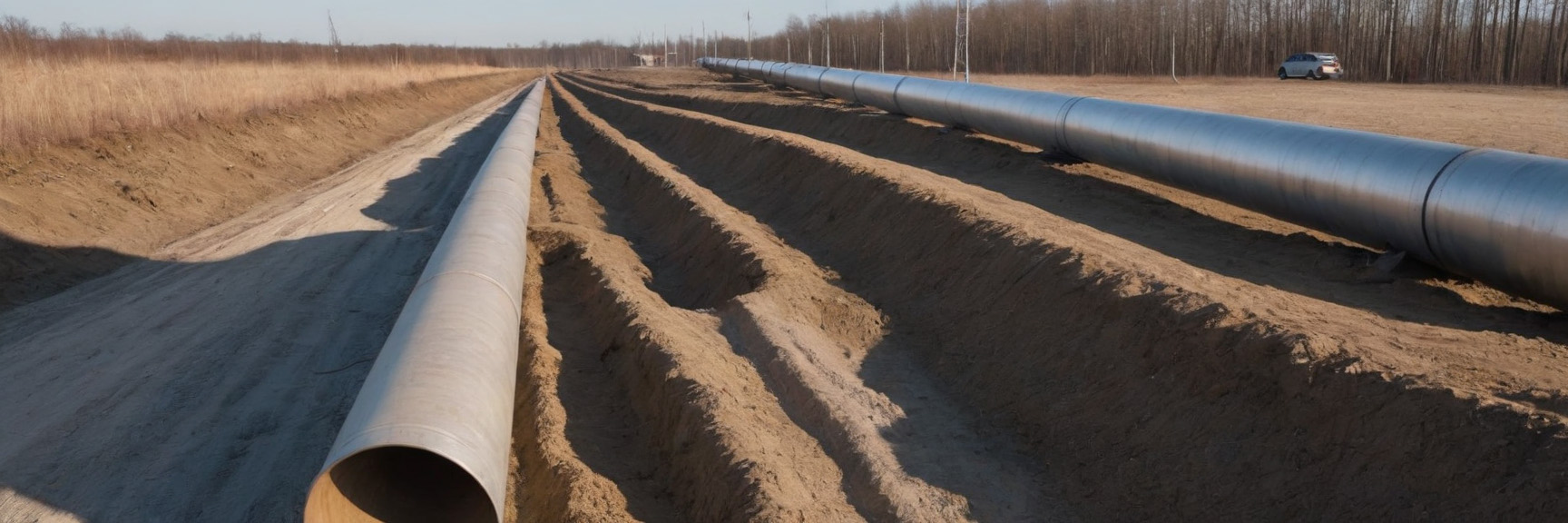

Топосъемка для проектирования теплотрассы — это комплексная топографическая съемка трассы будущей или реконструируемой тепловой сети, выполняемая в инженерном масштабе 1:500–1:1000 и служащая основой для проектной документации. Без актуального инженерно-топографического плана невозможно корректно проложить теплотрассу, избежать коллизий с существующими коммуникациями и согласовать проект с ресурсоснабжающими организациями и надзорными органами. В этой статье разберемся, когда нужна такая съемка, какие требования предъявляют нормативы, как проходит процесс, от чего зависят сроки и стоимость работ и на что обратить внимание при выборе подрядчика в Санкт-Петербурге и Ленинградской области.
Что такое топосъемка для проектирования теплотрассы
Топосъемка для проектирования теплотрассы — это разновидность инженерно-геодезических изысканий, при которой в инженерном масштабе 1:500–1:1000 подробно снимается полоса местности вдоль предполагаемой или существующей трассы тепловой сети. Такая съемка фиксирует рельеф, здания, дорожную сеть, подземные и надземные коммуникации, колодцы, камеры, опоры, заборы и другие элементы, способные повлиять на трассирование трубопроводов.
В отличие от топосъемки отдельного земельного участка, здесь объектом является линейный коридор, который может проходить через разные землепользования, магистрали и инженерные зоны. Поэтому геодезистам важно связать все измерения в единой системе координат, привязать будущую трассу к красным линиям, осям дорог и существующим инженерным сетям, чтобы проектировщик мог корректно разместить теплотрассу на своих чертежах.
Результатом работ становится инженерно-топографический план — цифровая модель местности, на которую проектировщик наносит трассу тепловой сети, камеры, компенсаторы, переходы через дороги и другие элементы проекта. На основе этого плана формируются профили, поперечники и остальные чертежи раздела «Тепловые сети».
Когда необходима топографическая съемка трассы тепловой сети
Топографическая съемка трассы тепловой сети требуется каждый раз, когда нужно спроектировать новую теплотрассу или реконструировать существующую в стесненных городских условиях. Без актуального плана проектировщик фактически работает «вслепую», опираясь на устаревшие схемы коммуникаций, что ведет к пересечениям, коллизиям и дорогостоящим переработкам проекта.
На практике топосъемку для теплотрассы заказывают в следующих случаях:
- новое строительство квартальной или магистральной тепловой сети от источника тепла до зданий;
- перекладка старых изношенных трубопроводов в существующей застройке;
- перенос теплотрассы из-под пятна будущего здания, дороги или инженерного сооружения;
- увязка тепловых сетей с другими коммуникациями — водопроводом, канализацией, газом, электрокабелями, связью;
- подготовка исходных материалов для прохождения экспертизы и согласования проекта с теплосетевой организацией.
Для Санкт-Петербурга и Ленинградской области это особенно актуально: плотная застройка, большое количество действующих сетей и ограниченные коридоры прокладки заставляют уделять инженерно-геодезической подготовке проекта максимум внимания, чтобы избежать аварий и остановки теплоснабжения.
Нормативные требования и масштаб топосъемки
Инженерно-геодезические изыскания для строительства, включая топографическую съемку для тепловых сетей, регулируются сводом правил СП 47.13330 «Инженерные изыскания для строительства. Основные положения». Он задает требования к точности измерений, видам исходных данных и масштабам топопланов для проектирования линейных объектов.
Проектирование самих наружных тепловых сетей выполняется по СП 124.13330 «Тепловые сети», а состав проектной и рабочей документации на тепловые сети — по ГОСТ 21.705 и ГОСТ 605. Эти документы требуют, чтобы план трассы тепловой сети выполнялся на опорном топографическом плане с нанесенными существующими зданиями, дорогами, инженерными коммуникациями и рельефом территории, что обеспечивает согласованность всех разделов проекта.
Масштаб 1:500 считается основным для городской застройки: при таком масштабе можно показать все необходимые детали — колодцы, камеры, опоры, лотки, бордюры, тротуары, ограждения. Для протяжённых магистралей за пределами города могут применять 1:1000 или 1:2000, но при сложной инженерной обстановке, наоборот, переходят на 1:200 для повышения детализации и безопасности будущей эксплуатации сети.
Минимальный набор сведений, который должен содержать топоплан для проектирования теплотрассы:
- существующие здания, сооружения, ограждения и элементы благоустройства;
- дорожная сеть, трамвайные и железнодорожные пути, тротуары, бровки и кюветы;
- подземные и надземные инженерные сети с колодцами, камерами, опорами и марками глубин;
- отметки рельефа с заданным шагом горизонталей (обычно 0,5 м) для построения профилей;
- границы участков, охранных зон, сервитутов и красных линий;
- пункты съемочного обоснования и условные обозначения, необходимые для чтения плана.
Этапы выполнения топосъемки трассы теплотрассы
Топосъемка трассы теплотрассы выполняется в несколько последовательных этапов, каждый из которых влияет на точность конечного плана и удобство работы проектировщика.
Как проходит топографическая съемка
- Сбор исходных данных: техническое задание, схемы существующих сетей, градостроительная документация, требования теплосетевой компании, согласование системы координат и масштаба.
- Рекогносцировка: выезд инженера на трассу, уточнение реального прохождения сетей, оценка доступности, выявление опасных зон, стесненных участков и возможных объездов.
- Создание съемочного обоснования: закладка или уточнение геодезических пунктов, к которым будет привязана съемка, проверка их сохранности и точности, при необходимости — сгущение сети.
- Полевые измерения: съемка ситуации и рельефа вдоль полосы трассы с помощью ГНСС-приемников, электронных тахеометров, иногда — лазерного сканирования; дополнительно используется трассопоисковое оборудование для поиска подземных коммуникаций.
- Камеральная обработка: уравнивание ходов, проверка точности, построение цифровой модели рельефа, отрисовка инженерно-топографического плана в САПР с нанесением всех выявленных сетей.
- Выпуск документации: подготовка топоплана в требуемых форматах (DWG, DXF, PDF, XML), а также технического отчета с описанием методики, приборов, точности и примененных нормативных документов.
При реконструкции тепловых сетей дополнительно могут выполняться выборочные вскрытия грунта в местах неопределенного прохождения действующих трубопроводов. Это позволяет уточнить глубины заложения, диаметры и фактическое состояние труб, чтобы исключить ошибки при проектировании и будущей перекладке.
Стоимость и сроки топосъемки для теплотрассы в СПб и ЛО
Конкретная стоимость топосъемки для проектирования теплотрассы всегда рассчитывается индивидуально и зависит прежде всего от протяженности трассы, категории сложности территории и требований к выходным материалам. Линейные объекты сложнее обычного участка: приходится работать вдоль дорог, в стесненных условиях и учитывать множество пересечений сетей.
На рынке Санкт-Петербурга базовая топосъемка в масштабе 1:500 для проектирования небольших объектов начинается примерно от 10 000 ₽ за простой участок, однако стоимость съемки протяженных теплотрасс с большим количеством коммуникаций и сложной городской обстановкой существенно выше и формируется по километражу и площади полосы отвода. Точный расчет возможен только после анализа трассы и технического задания.
Сроки выполнения обычно составляют от нескольких дней до 2–3 недель: сначала выполняется полевой этап, затем камеральная обработка и выпуск плана. При подготовке документации к государственной экспертизе или согласованию с крупной теплосетевой организацией дополнительно закладывают время на доработки по комментариям экспертов.
| Тип объекта | Условная протяженность | Ориентировочный срок | Особенности |
|---|---|---|---|
| Внутриквартальная теплотрасса в жилой застройке | до 0,5 км | 5–7 рабочих дней | плотная сеть коммуникаций, необходимость детальной съемки масштаба 1:500 |
| Магистральная тепловая сеть за пределами города | 1–3 км | 7–14 рабочих дней | возможен масштаб 1:1000, значительные расстояния между створами |
| Реконструкция теплотрассы в центре города | 0,3–0,8 км | от 10 рабочих дней | сложные условия, большое количество подземных сетей, возможны ночные работы |
Как выбрать исполнителя топосъемки для проектирования теплотрассы
Для тепловых сетей важен не только наглядный топоплан, но и юридическая и техническая «чистота» инженерно-геодезических изысканий. Подрядчик должен иметь допуск СРО, опыт работы с линейными объектами и понимать требования теплосетевых компаний и экспертизы.
При выборе исполнителя обратите внимание на несколько ключевых пунктов:
- наличие свидетельства СРО и внутренних регламентов по инженерным изысканиям;
- опыт выполнения топосъемки именно для тепловых сетей, а не только для участков под ИЖС;
- использование современного геодезического оборудования и лицензионного программного обеспечения;
- умение работать в требуемой системе координат (МСK, ГСК и др.) и готовить данные для экспертизы;
- готовность сопровождать проектировщика: оперативно вносить изменения в топоплан, выпускать дополнительные сечения и профили по мере развития проекта.
Компания KU-GROUP выполняет инженерно-геодезические изыскания и топосъемку для проектирования инженерных сетей в Санкт-Петербурге и Ленинградской области, учитывая требования СП и ГОСТ, особенности местных сетевых организаций и экспертизы. Мы предоставляем заказчикам готовые к работе топопланы в нужных форматах и сопровождаем проект от стадии предпроектной проработки до завершения строительства.
Если вам нужно подготовить геоподоснову под теплотрассу или другие коммуникации, вы можете заказать комплексные услуги по топографической съемке для подключения инженерных сетей, ознакомиться с разделом топографической съемки или выбрать необходимые строительно-геодезические работы KU-GROUP. Оставьте заявку на сайте — специалисты помогут оценить трассу, подобрать масштаб, сроки и оптимальный состав работ именно для вашего проекта.
