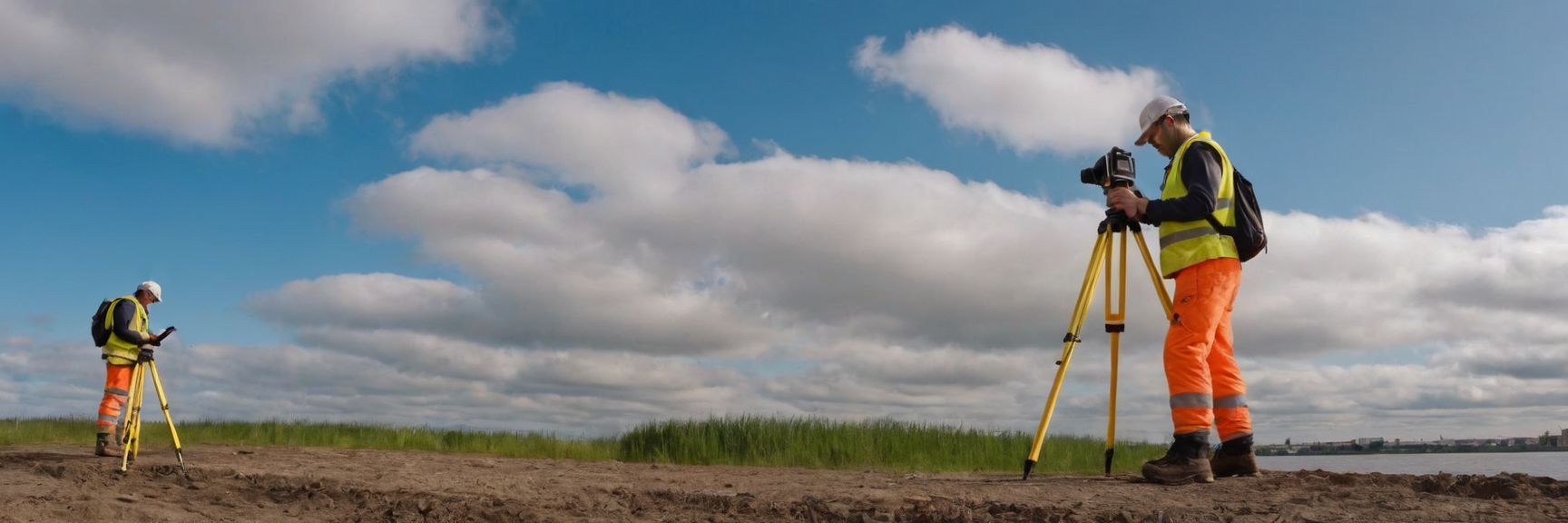

Топосъемка участка для строительства: что включает топографическая съемка земельного участка в Санкт-Петербурге

Топографическая съемка участка — это фундаментальный этап подготовки к строительству любого объекта в Санкт-Петербурге и Ленинградской области. От качества и полноты топосъемки земельного участка напрямую зависит успешность проектирования, получения разрешительной документации и безопасность будущего строительства. Особенности болотистых грунтов и сложного рельефа нашего региона делают эту процедуру особенно важной.

Что такое топосъемка и зачем она нужна для строительства

Топографическая съемка представляет собой комплекс геодезических измерений, результатом которых является детальный план местности с отображением всех существующих объектов, рельефа, подземных и наземных коммуникаций. Для территории Петербурга и области, где перепады высот могут достигать 50-70 метров, а грунтовые воды часто залегают на глубине 0,5-2 метра, точная топосъемка для строительства становится критически важной.

Основные задачи топографической съемки:

• Определение точных границ и площади земельного участка с привязкой к местной системе координат МСК-64
• Фиксация абсолютных и относительных высотных отметок в Балтийской системе высот
• Выявление всех инженерных коммуникаций (водопровод, канализация, электросети, газопровод, теплотрассы)
• Отображение существующих строений, дорог, зеленых насаждений
• Определение уклонов местности и направления стока поверхностных вод

Что включает в себя топосъемка участка: полный состав работ

Профессиональная геодезическая съемка участка включает несколько обязательных этапов, каждый из которых регламентирован нормативными документами. Рассмотрим подробно, что входит в стандартный комплекс топографических работ.

1. Подготовительный этап

• Анализ технического задания и определение масштаба съемки (для ИЖС обычно 1:500, для промышленных объектов 1:500-1:2000)
• Получение выписки из ЕГРН и кадастровых данных
• Запрос архивных материалов в Комитете по градостроительству и архитектуре СПб
• Согласование работ с эксплуатирующими организациями (ГУП "Водоканал", ПАО "Ленэнерго", АО "Теплосеть")

2. Полевые геодезические работы

На этом этапе специалисты выезжают непосредственно на участок с профессиональным оборудованием. Используются:

• Электронные тахеометры с точностью измерения углов до 2" (например, Leica TS09plus, Sokkia CX-105)
• GNSS-приемники для спутниковой геодезии (Trimble R8s, Topcon Hiper SR)
• Нивелиры для высотной съемки (точность до 0,5 мм на 1 км хода)
• Трассоискатели для обнаружения подземных коммуникаций

3. Камеральная обработка данных

После полевых измерений все данные обрабатываются в специализированном программном обеспечении:

• AutoCAD Civil 3D для создания цифровой модели местности
• CREDO ТОПОПЛАН для формирования топографического плана
• GeoniCS для работы с инженерными сетями

Особенности топосъемки в Санкт-Петербурге и Ленинградской области

Геологические и климатические условия нашего региона накладывают специфические требования к проведению топографической съемки местности. Рассмотрим ключевые особенности:

Сложные грунтовые условия

Большая часть территории Петербурга расположена на слабых грунтах — торфах, илах, водонасыщенных песках. При топосъемке обязательно фиксируются:

• Участки с признаками заболачивания
• Зоны возможного подтопления (особенно актуально для Приморского, Курортного районов)
• Места выхода грунтовых вод
• Овраги, промоины, эрозионные процессы

Плотность инженерных коммуникаций

В черте города концентрация подземных сетей может достигать 15-20 линий на 100 м². Особое внимание уделяется:

• Магистральным трубопроводам диаметром более 500 мм
• Кабельным линиям напряжением 10 кВ и выше
• Теплотрассам с температурой теплоносителя до 150°C
• Исторической канализации XIX века (в центральных районах)

Виды топографических съемок для разных целей строительства

В зависимости от типа планируемого объекта и стадии проектирования применяются различные виды топосъемки участка под строительство:

1. Топосъемка для ИЖС (индивидуальное жилищное строительство)

• Масштаб 1:500, сечение рельефа 0,5 м
• Детальная съемка в радиусе 20-30 м от границ участка
• Обязательное отображение точек подключения к сетям
• Стоимость от 15 000 руб. за участок до 10 соток

2. Топосъемка для многоэтажного строительства

• Масштаб 1:500-1:1000, сечение рельефа 0,25-0,5 м
• Расширенная зона съемки (50-100 м от границ)
• Согласование с 8-12 эксплуатирующими организациями
• Создание трехмерной модели рельефа
• Стоимость от 80 000 руб. за гектар

3. Исполнительная топосъемка

Выполняется после завершения строительных работ для фиксации фактического положения построенных объектов:

• Контроль соответствия проекту (допустимые отклонения по СП 126.13330.2017)
• Привязка к геодезической основе
• Оформление исполнительных схем

Требования к топографической съемке согласно СНиП и СП

Все работы по геодезической топосъемке должны выполняться в строгом соответствии с нормативными документами:

Ключевые технические требования:

• Средние погрешности планового положения контуров не должны превышать 0,5 мм в масштабе плана
• Погрешности высотного положения точек — не более 1/3 высоты сечения рельефа
• Плотность пикетов — не менее 80-100 точек на 1 га при масштабе 1:500
• Актуальность материалов — не более 2 лет для застроенных территорий

Этапы выполнения топосъемки: от заявки до получения плана

Рассмотрим пошаговый процесс выполнения топографической съемки земельного участка нашей компанией:

Этап 1: Оформление заявки и техническое задание (1-2 дня)

1. Заполнение заявки с указанием кадастрового номера участка
2. Определение целей съемки и требуемого масштаба
3. Расчет стоимости и заключение договора
4. Получение исходных документов от заказчика

Этап 2: Подготовительные работы (2-3 дня)

1. Анализ архивных материалов Геофонда
2. Получение координат пунктов геодезической основы
3. Направление уведомлений в эксплуатирующие организации
4. Составление календарного плана работ

Этап 3: Полевые измерения (1-5 дней)

Продолжительность зависит от площади участка и сложности объекта:

• Участок до 1 га — 1 день
• Участок 1-5 га — 2-3 дня
• Участок более 5 га — 3-5 дней

Этап 4: Камеральная обработка (3-5 дней)

1. Импорт данных с геодезических приборов
2. Уравнивание геодезических измерений
3. Построение цифровой модели местности
4. Оформление топографического плана по ГОСТ Р 58534-2019

Этап 5: Согласование и сдача материалов (5-10 дней)

1. Согласование с владельцами инженерных сетей
2. Проверка в органах архитектуры и градостроительства
3. Регистрация в геофонде
4. Передача материалов заказчику

Стоимость топосъемки в СПб: факторы ценообразования

Цена топосъемки участка в Санкт-Петербурге формируется с учетом множества факторов. Приведем актуальные расценки на 2025 год:

Базовые расценки по площади участка:

Факторы, влияющие на увеличение стоимости:

• Сложность рельефа — перепады высот более 10 м увеличивают стоимость на 15-20%
• Застроенность территории — плотная застройка добавляет 20-30% к базовой цене
• Количество коммуникаций — более 5 видов сетей увеличивает стоимость на 25-40%
• Удаленность от КАД — свыше 50 км добавляет транспортные расходы
• Срочность выполнения — работы в сжатые сроки дороже на 30-50%

Какие документы получает заказчик после топосъемки

По завершении работ заказчик получает полный комплект документации для топографического плана земельного участка:

Основные документы:

1. Топографический план в масштабе 1:500 на бумажном носителе (2 экз.)
2. Электронная версия плана в форматах DWG, PDF, DXF
3. Технический отчет о выполненных геодезических работах
4. Каталог координат характерных точек границ участка
5. Абрис с описанием выполненных измерений

Дополнительные материалы (при необходимости):

• Продольные и поперечные профили местности
• 3D-модель рельефа в формате LandXML
• Ведомость пересечения коммуникаций
• Схемы вертикальной планировки
• Расчет объемов земляных работ

Срок действия топографической съемки

Актуальность результатов топосъемки регламентируется нормативными документами и зависит от характера территории:

• Незастроенные территории — 4-5 лет
• Застроенные территории с медленными изменениями — 2 года
• Интенсивно застраиваемые районы — 6-12 месяцев
• Для получения разрешения на строительство в СПб — не более 2 лет

Выбор подрядчика для топосъемки: на что обратить внимание

При выборе компании для выполнения геодезических работ и топосъемки следует учитывать:

Обязательные требования к исполнителю:

1. Членство в СРО — наличие допуска на геодезические работы
2. Лицензия ФСБ — для работы с пространственными данными
3. Квалифицированные кадры — геодезисты с профильным образованием
4. Современное оборудование — приборы с действующими свидетельствами о поверке
5. Страхование ответственности — минимум 5 млн рублей

Дополнительные преимущества:

• Опыт работы в регионе более 5 лет
• Наличие постоянных геодезических бригад
• Возможность срочного выполнения работ
• Комплексное выполнение изысканий (геология + геодезия)
• Прямые договоры с эксплуатирующими организациями

Частые ошибки при заказе топосъемки

Анализ практики показывает типичные ошибки заказчиков при организации топографической съемки для строительства:

1. Экономия на масштабе съемки

Заказ съемки в масштабе 1:1000 вместо требуемого 1:500 приводит к недостаточной детализации и необходимости повторных работ. Разница в стоимости составляет всего 15-20%, а риски значительно выше.

2. Игнорирование подземных коммуникаций

Отказ от съемки подземных сетей для экономии средств может привести к их повреждению при строительстве. Штрафы за повреждение магистрального кабеля связи могут достигать 500 000 рублей.

3. Выбор исполнителя только по цене

Компании, предлагающие топосъемку по демпинговым ценам (ниже рыночных на 40-50%), часто не имеют необходимых допусков или выполняют работу формально.

4. Несвоевременное выполнение съемки

Проведение топосъемки в зимний период при снежном покрове более 20 см снижает точность определения рельефа и может скрыть важные элементы ситуации.

Технологии и оборудование для современной топосъемки

Современная геодезическая съемка местности использует передовые технологии, обеспечивающие высокую точность и производительность работ:

GNSS-технологии

• Использование спутниковых систем GPS/ГЛОНАСС/Galileo/BeiDou
• RTK-режим с точностью 1-2 см в реальном времени
• Подключение к референцным станциям СПб (SPBPOS)
• Работа в условиях плотной городской застройки

Лазерное сканирование

Для сложных объектов применяется наземное лазерное сканирование:

• Плотность точек до 50 000 на м²
• Точность измерений 2-5 мм
• Создание точных 3D-моделей фасадов
• Съемка труднодоступных мест

Беспилотные технологии

Для больших территорий эффективно применение БПЛА:

• Производительность до 100 га в день
• Разрешение ортофотопланов до 2 см/пиксель
• Построение цифровых моделей рельефа
• Оперативный мониторинг строительства

Заключение: почему топосъемка — это инвестиция в безопасность строительства

Качественная топографическая съемка участка для строительства — это не просто формальное требование, а важнейший элемент подготовки к строительству. Особенности геологического строения Санкт-Петербурга и Ленинградской области, высокая плотность застройки и коммуникаций делают профессиональную геодезическую съемку абсолютно необходимой.

Экономия на топосъемке может обернуться многократными потерями: от необходимости корректировки проекта до аварий на коммуникациях и проблем с надзорными органами. Инвестиции в качественные геодезические изыскания — это гарантия успешной реализации строительного проекта, его безопасности и долговечности.

Обращайтесь к профессионалам с опытом работы в регионе, современным оборудованием и всеми необходимыми допусками. Мы готовы выполнить топографическую съемку любой сложности с гарантией качества и в оптимальные сроки.
