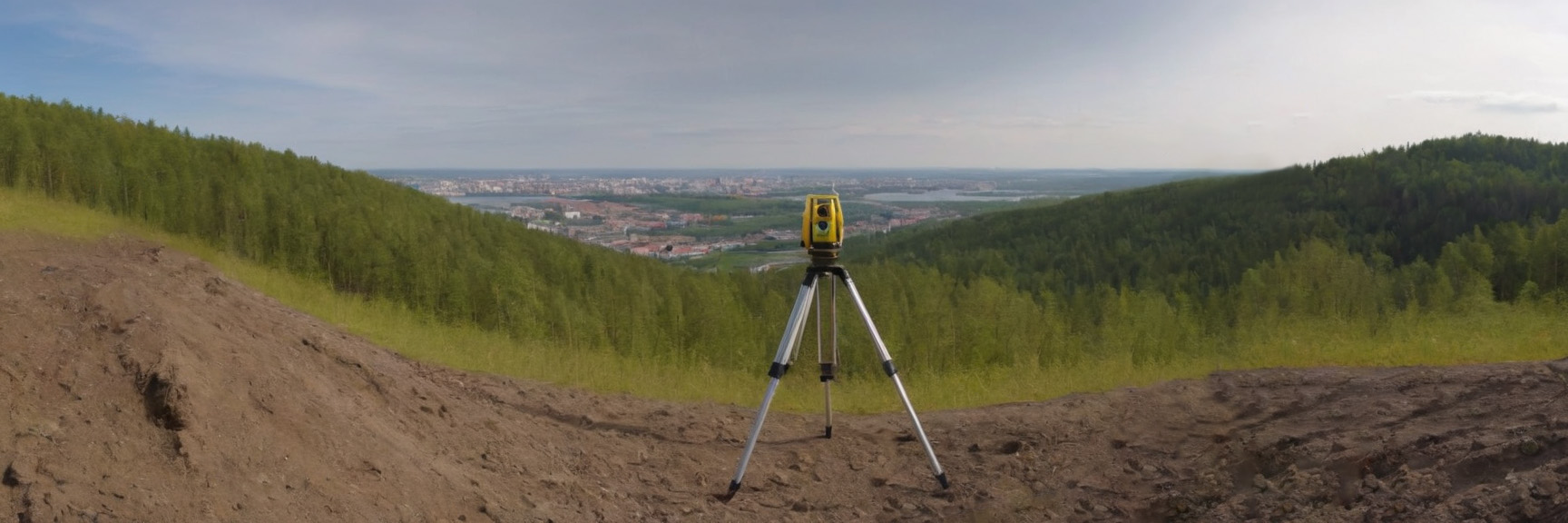

Топографическая съемка участков со значительным перепадом высот представляет собой сложную геодезическую задачу, требующую применения специальных методов и оборудования. В условиях Санкт-Петербурга и Ленинградской области, где рельеф местности часто осложнен моренными холмами, оврагами и искусственными насыпями, такие работы приобретают особую актуальность.
При перепаде высот более 10 метров стандартные методы топосъемки требуют существенной модификации. Погрешность измерений может достигать критических значений без применения специализированного оборудования и методик.
Особенности рельефа Санкт-Петербурга и Ленинградской области
Геоморфологическая структура региона характеризуется наличием Балтийско-Ладожского уступа (глинта) с перепадами до 40 метров, камовых холмов высотой до 20-30 метров и эрозионных форм рельефа. В черте города встречаются искусственные формы: намывные территории, карьеры, насыпи.
Типичные объекты с большим перепадом высот в регионе:
- Дудергофские высоты – перепад до 176 метров
- Пулковские высоты – до 75 метров
- Склоны долины реки Оредеж – до 35 метров
- Карьеры Ленобласти – до 50 метров глубины
Методы проведения топосъемки на сложном рельефе
1. Тахеометрическая съемка с созданием планово-высотной сети
При работе на участках с перепадом высот более 10 метров создается многоярусная геодезическая сеть. Расчет количества станций производится по формуле:
N = (H × S) / (100 × d²)
где N – количество станций, H – перепад высот (м), S – площадь участка (га), d – дальность визирования (км)
Для участка площадью 2 га с перепадом 15 метров при дальности визирования 0.2 км потребуется минимум 8 станций стояния тахеометра.
2. GNSS-съемка с применением RTK-коррекций
В условиях открытой местности применяется спутниковая съемка с использованием базовых станций СПб ГКУ "Городской мониторинговый центр". Точность определения высот достигает ±3 см при использовании поправок от референцных станций SPBN, PULK, LODN.
Этапы выполнения топосъемки
- Рекогносцировка местности – визуальная оценка рельефа, определение опасных зон, планирование маршрутов движения
- Закрепление опорных точек – установка временных реперов через каждые 3-5 метров превышения
- Создание съемочного обоснования – прокладка теодолитных ходов с привязкой к пунктам ГГС
- Детальная съемка рельефа – фиксация характерных точек с шагом 5-10 м на крутых склонах
- Съемка ситуации – фиксация объектов инфраструктуры, растительности, гидрографии
- Камеральная обработка – построение цифровой модели рельефа, интерполяция горизонталей
Технические требования к точности измерений
| Масштаб съемки | Сечение рельефа | СКП высот (м) | Плотность точек на 1 га |
|---|---|---|---|
| 1:500 | 0.5 м | 0.17 | 350-400 |
| 1:1000 | 1.0 м | 0.33 | 200-250 |
| 1:2000 | 2.0 м | 0.67 | 100-150 |
Согласно СП 47.13330.2016, при уклонах более 1:3 (около 18°) сечение рельефа горизонталями увеличивается вдвое. Для участков с перепадом более 10 метров обязательно построение профилей по основным направлениям склона.
Специальное оборудование для работы на сложном рельефе
| Оборудование | Характеристики | Применение |
|---|---|---|
| Роботизированный тахеометр Leica TS16 | Безотражательный режим до 1000м, точность 1" | Съемка недоступных точек на склонах |
| GNSS-приемник Trimble R12i | 672 канала, IMU-позиционирование | Работа под кронами деревьев |
| Лазерный сканер FARO Focus S150 | 150м дальность, 1млн точек/сек | Детальная съемка оползневых склонов |
| БПЛА DJI Phantom 4 RTK | Точность 2-5см, 30мин полета | Аэрофотосъемка труднодоступных участков |
Расчет объемов земляных работ на участках с перепадом
При планировке территории с большим уклоном применяется метод вертикальной планировки с террасированием. Объем земляных масс рассчитывается по формуле Мурзо:
где V – объем грунта (м³), S – площадь участка (м²), hср – средняя высота срезки/насыпи, kр – коэффициент разрыхления (1.15-1.35 для суглинков СПб).
Особенности съемки в различные сезоны
Летний период
- Оптимальные условия видимости
- Устойчивый грунт на склонах
- Возможность детальной съемки растительности
Зимний период
- Снежный покров скрывает микрорельеф
- Промерзание грунта до 1.2-1.5м
- Короткий световой день (7-8 часов)
В условиях Ленинградской области оптимальный период для топосъемки сложного рельефа – май-сентябрь. В зимний период применяется георадарное зондирование для определения истинной поверхности грунта под снегом.
Построение цифровой модели рельефа
Для участков с большим перепадом высот создается TIN-модель (нерегулярная триангуляционная сеть) с последующей конвертацией в GRID. Плотность точек лазерного сканирования должна составлять не менее 10 точек/м² для адекватного отображения микрорельефа.
Рекомендации по обработке данных:
- Использование алгоритма Кригинга для интерполяции высот
- Фильтрация выбросов методом стандартных отклонений (3σ)
- Сглаживание горизонталей сплайнами Безье
- Контроль замкнутости горизонталей в AutoCAD Civil 3D
Практическое применение результатов топосъемки
Проектирование подпорных стен
При перепаде более 10 метров требуется каскад подпорных стен высотой не более 4 метров каждая (согласно СП 381.1325800.2018). Расчет устойчивости производится с учетом бокового давления грунта:
Коэффициент устойчивости против опрокидывания должен быть не менее 1.5, против сдвига – не менее 1.2 для грунтов СПб (преимущественно суглинки и супеси).
Организация водоотвода
На склонах с уклоном более 15% обязательно проектирование системы поверхностного водоотвода. Расход ливневых вод рассчитывается по формуле рационального метода с учетом коэффициента стока 0.6-0.8 для задернованных склонов.
Заключение
Топографическая съемка участков с перепадом высот более 10 метров требует комплексного подхода, применения современного геодезического оборудования и строгого соблюдения нормативных требований. В условиях Санкт-Петербурга и Ленинградской области особое внимание следует уделять учету местных геологических особенностей: наличию слабых грунтов, высокому уровню грунтовых вод, сезонным деформациям склонов.
Профессионально выполненная топосъемка сложного рельефа – это основа безопасного и экономически эффективного строительства. Наша компания обладает необходимым опытом и оборудованием для проведения геодезических работ любой сложности в регионе. Мы гарантируем точность измерений, соответствующую требованиям СП 47.13330.2016, и предоставляем полный пакет документации для проектирования и строительства.
