Топографическая съемка земельного участка — фундаментальный этап любого строительства, без которого невозможно получить разрешительную документацию и грамотно спроектировать объект. В условиях Санкт-Петербурга и Ленинградской области с их сложными грунтами и высоким уровнем подземных вод качественная топосъемка приобретает критическое значение.
Что такое топографическая съемка и зачем она необходима
Топосъемка участка представляет собой комплекс геодезических работ по определению пространственного положения объектов местности, рельефа и подземных коммуникаций. Результатом становится топографический план — точная карта вашего участка с указанием всех высотных отметок, границ, строений и инженерных сетей.
В Санкт-Петербурге топоплан участка требуется для получения ГПЗУ (градостроительного плана земельного участка), разрешения на строительство, подключения к инженерным сетям и проведения проектных работ.
Основные задачи топографической съемки:
- Определение точных границ земельного участка и его площади
- Фиксация рельефа местности с построением горизонталей
- Нанесение существующих строений и сооружений
- Выявление подземных и надземных коммуникаций
- Определение геодезической основы для будущего строительства
Можно ли выполнить топосъемку самостоятельно: технические аспекты
Теоретически провести топографическую съемку своими руками возможно, но на практике это сталкивается с множеством технических, юридических и финансовых препятствий. Рассмотрим основные сложности, с которыми придется столкнуться.
Необходимое оборудование и его стоимость
| Оборудование | Минимальная стоимость | Назначение |
|---|---|---|
| Электронный тахеометр | от 250 000 руб. | Измерение углов и расстояний |
| GPS/ГЛОНАСС приемник геодезического класса | от 300 000 руб. | Определение координат |
| Нивелир оптический | от 15 000 руб. | Определение превышений |
| Штатив, рейки, вешки | от 20 000 руб. | Вспомогательное оборудование |
| Лицензионное ПО для обработки | от 50 000 руб./год | Камеральная обработка данных |
Важно: Использование бытовых GPS-навигаторов или смартфонов для геодезических работ недопустимо — погрешность таких устройств составляет 5-15 метров, в то время как требуемая точность топосъемки — 5-10 сантиметров.
Пошаговый процесс топографической съемки
Даже имея профессиональное оборудование, выполнить качественную топосъемку крайне сложно. Рассмотрим основные этапы работ, чтобы понять масштаб задачи.
Этап 1: Подготовительные работы
- Получение выписки из ЕГРН с координатами поворотных точек границ участка
- Запрос сведений о подземных коммуникациях в эксплуатирующих организациях
- Изучение архивных материалов предыдущих изысканий
- Рекогносцировка местности и составление абриса
Этап 2: Полевые измерения
На этом этапе геодезист выполняет непосредственные измерения на местности. В условиях Ленинградской области это осложняется:
- Высоким уровнем грунтовых вод (особенно в Приморском, Курортном районах)
- Заболоченностью территорий
- Плотной застройкой и ограниченной видимостью
- Наличием исторических подземных сооружений в черте города

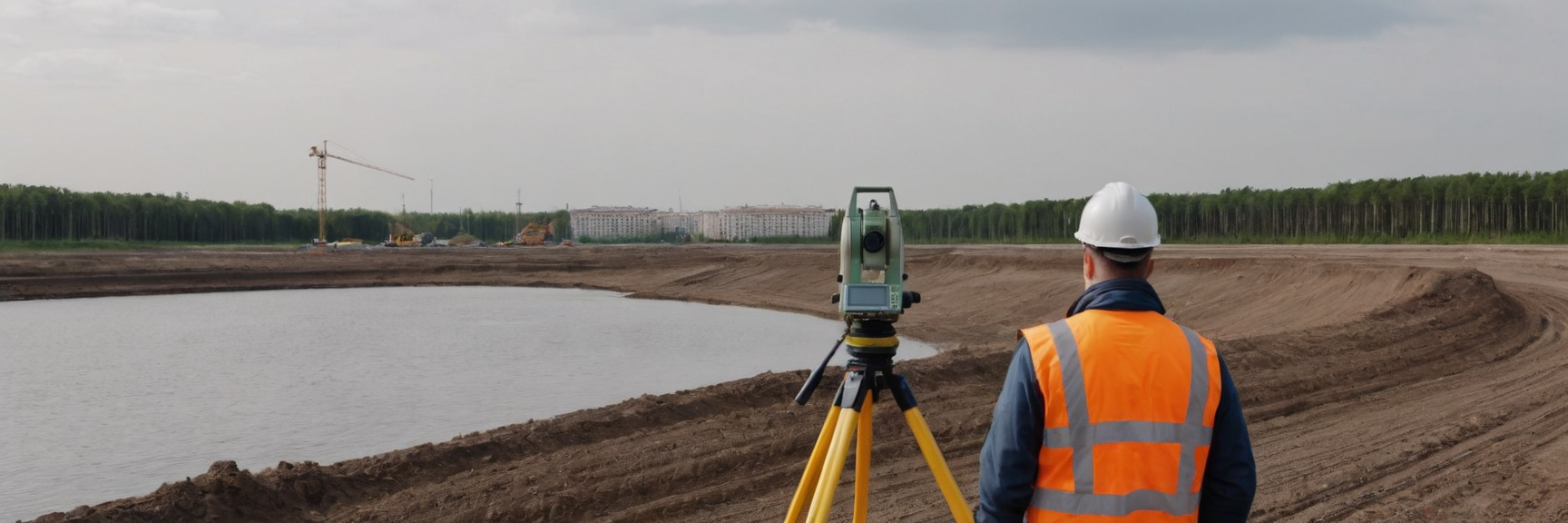

Технология съемки тахеометром
Типичные ошибки при самостоятельной топосъемке
Критические ошибки непрофессионалов:
- Неправильная привязка к государственной геодезической сети
- Игнорирование поправок за кривизну Земли и рефракцию
- Отсутствие контроля измерений и уравнивания
- Неверное определение системы координат (МСК-78 для СПб)
- Пропуск скрытых коммуникаций
Юридические последствия некачественной топосъемки
Использование топографического плана, выполненного без соблюдения нормативных требований, может привести к серьезным последствиям:
Внимание! Согласно Градостроительному кодексу РФ, топографическая съемка для целей проектирования и строительства должна выполняться только организациями, имеющими допуск СРО в области инженерных изысканий.
Возможные проблемы:
- Отказ в выдаче разрешения на строительство — Комитет по градостроительству и архитектуре не примет документы без печати кадастрового инженера
- Ошибки при проектировании — неточности в высотных отметках приведут к проблемам с водоотведением
- Повреждение коммуникаций — штрафы за повреждение сетей достигают 500 000 рублей
- Судебные споры с соседями — при неправильном определении границ
Особенности топосъемки в Санкт-Петербурге и области
Геологические и климатические условия нашего региона создают дополнительные сложности для проведения геодезических работ:
Специфика Петербургского региона:
- Слабые грунты — до 80% территории города расположено на намывных и заболоченных землях
- Сезонные колебания — промерзание и оттаивание грунтов вызывает вертикальные подвижки до 10-15 см
- Плотность коммуникаций — в историческом центре на 1 га приходится до 12 км различных сетей
- Особый статус территорий — зоны охраны объектов культурного наследия требуют согласования с КГИОП
Стоимость профессиональной топосъемки vs самостоятельное выполнение
| Параметр | Самостоятельно | Профессиональная компания |
|---|---|---|
| Первоначальные вложения | от 600 000 руб. | 0 руб. |
| Время выполнения | 2-4 недели | 3-5 дней |
| Стоимость работ (6 соток) | Амортизация оборудования + время | 15 000-25 000 руб. |
| Гарантия результата | Отсутствует | Страхование ответственности |
| Юридическая сила | Не имеет | Полная |
Когда можно обойтись упрощенными методами
Существуют ситуации, когда полноценная топографическая съемка не требуется, и можно использовать упрощенные методы:
Упрощенная съемка допустима для:
- Предварительного планирования благоустройства
- Размещения временных построек
- Ландшафтного дизайна без капитальных сооружений
- Личного использования без официального оформления
Инструменты для упрощенной съемки:
- Лазерный дальномер — измерение расстояний до 200 м с точностью ±2 мм
- Строительный уровень — определение перепадов высот на коротких расстояниях
- Рулетка 30-50 м — контрольные измерения
- Планшет с GPS — ориентировочная привязка к местности
Почему стоит обратиться к профессионалам
Профессиональные геодезисты и кадастровые инженеры обладают не только дорогостоящим оборудованием, но и, что важнее, опытом и знаниями для качественного выполнения работ.
Преимущества профессиональной топосъемки:
- Точность измерений — использование поверенного оборудования обеспечивает соответствие требованиям СП 47.13330.2016
- Комплексный подход — выявление всех наземных и подземных объектов
- Юридическая чистота — топоплан заверяется печатью и подписью ответственного исполнителя
- Гарантии и страхование — профессиональная ответственность застрахована
- Сопровождение — консультации по использованию топоплана
Процесс заказа топосъемки в специализированной компании
- Подача заявки с указанием адреса и площади участка
- Согласование технического задания и сроков выполнения
- Выезд бригады геодезистов на объект
- Камеральная обработка результатов измерений
- Подготовка топографического плана в требуемом масштабе
- Передача готовых материалов заказчику
Заключение
Топографическая съемка участка своими руками технически возможна, но экономически нецелесообразна и юридически рискованна. Стоимость профессионального оборудования, необходимость специальных знаний и требования законодательства делают самостоятельное выполнение геодезических работ практически невозможным для обычного землевладельца.
В условиях Санкт-Петербурга и Ленинградской области, с их сложными инженерно-геологическими условиями, качественная топосъемка становится залогом успешного строительства. Обращение к профессиональным геодезистам — это инвестиция в безопасность и законность вашего строительного проекта.
