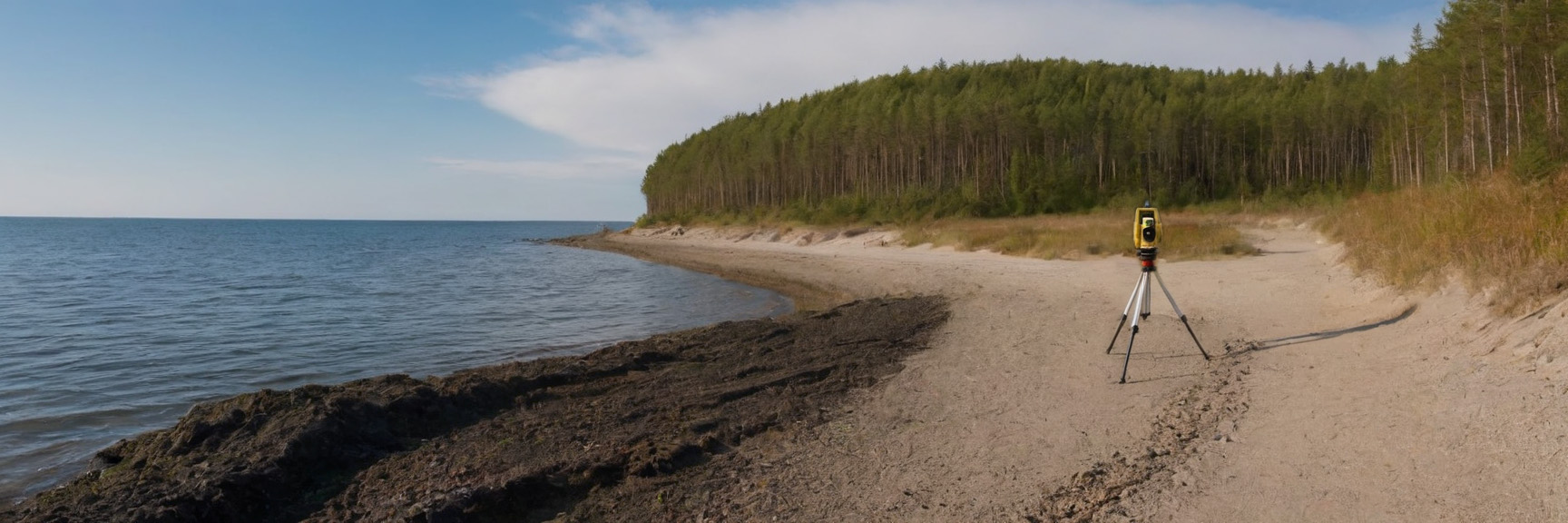

Топографическая съемка участка в прибрежной зоне — это комплекс инженерно-геодезических работ, позволяющий получить точный план рельефа, береговой линии и всех объектов на участке у воды, без которого застройка превращается в рискованный эксперимент. Для девелоперов, частных застройщиков и проектировщиков в Санкт-Петербурге и Ленинградской области, где значительная часть территории входит в водоохранные зоны, корректная топосъемка становится обязательным исходным документом. В этой статье разберемся, чем такие работы отличаются от обычной съемки, какие нормы нужно учитывать, как проходит процесс, сколько он стоит и как безопасно заказать топосъемку у воды.
Что такое топосъемка прибрежного участка и чем она отличается
Топографическая съемка прибрежного участка — это детальное измерение рельефа, береговой линии, объектов застройки и инженерных сетей с привязкой к координатам и отметкам высот. Результатом становится топографический план в масштабе 1:500 или 1:1000, который используют проектировщики, кадастровые инженеры и органы согласования.
Главное отличие прибрежных участков от «обычных» в том, что на плане обязательно отображаются урез воды, конфигурация берега, возможные зоны подтопления, существующие берегоукрепительные сооружения и границы водоохранных зон. Часто требуется более детальная съемка рельефа склонов, террас и откосов, а отметки высот согласуются с местной системой высот, применяемой в регионе.
Особенности топосъемки участка у воды:
- фиксация точного положения береговой линии и обрывов;
- детальный рельеф склонов, подпорных стенок и намывных территорий;
- отображение гидротехнических сооружений (причалы, пирсы, подпорные стенки);
- нанесение зон с особыми режимами использования земли (водоохранная зона, прибрежная защитная полоса);
- учет возможной эрозии и сезонных колебаний уровня воды.
Зачем нужна топографическая съемка у воды и какие риски она снижает
Топосъемка прибрежного участка необходима в первую очередь для проектирования и строительства: дома, апарт-отели, базы отдыха, причалы, реконструкция существующих зданий, благоустройство набережных и пляжей. Без актуального топоплана проектировщик не сможет корректно рассчитать отметки полов, отмосток, ливневой канализации и берегоукрепительных конструкций.
Кроме того, съемка помогает заранее выявить риски: попадание части участка в водоохранную зону, опасные уклоны, подмывы берега, зоны возможного подтопления, конфликт с существующими сетями и красными линиями. Своевременная геодезия позволяет скорректировать концепцию застройки еще на стадии эскиза, а не после замечаний экспертизы или надзорных органов.
Игнорирование топографической съемки и режима прибрежных зон чревато отказом в согласованиях, штрафами, требованием демонтировать части построек и дополнительными затратами на усиление уже построенных конструкций. Гораздо дешевле сразу заложить корректные отметки и ограничения в проект.
С топосъемкой прибрежного участка
- понятны реальные уклоны и отметки, проще спланировать дренаж и ливневку;
- видны границы водоохранной зоны и прибрежной защитной полосы, меньше рисков нарушить режимы;
- проект быстрее проходит согласования, так как опирается на корректные исходные данные;
- снижается вероятность перерасхода материалов и переделок на стройке.
Без профессиональной съемки
- высоты и расстояния часто берутся «на глаз» или по устаревшим картам;
- не учитываются подмывы берега и возможные оползни склонов;
- существенно возрастает риск претензий от контролирующих органов;
- любые ошибки в отметках исправляются уже за счет застройщика.
Нормативная база: водоохранные зоны и требования к изысканиям
Топографическая съемка для строительства относится к инженерным изысканиям и выполняется по действующим сводам правил по инженерно-геодезическим изысканиям и инженерным изысканиям для строительства. Эти документы задают требования к масштабам, точности измерений, оформлению топографических планов и срокам актуальности данных.
Прибрежные участки дополнительно подпадают под действие Водного кодекса РФ, который устанавливает водоохранные зоны и прибрежные защитные полосы для рек, озер и морей. В пределах этих зон действуют ограничения на строительство, размещение парковок, хранение ГСМ, устройство септиков, ведение хозяйственной деятельности. Поэтому на топоплане обычно показывают границу водоохранной зоны и расстояния от строений до уреза воды.
Для участков на берегу Финского залива или крупных водохранилищ важно, чтобы топоплан позволял:
- однозначно определить, попадают ли здания или планируемые объекты в водоохранную зону или прибрежную защитную полосу;
- оценить риски подтопления и подмыва при штормах и высоких уровнях воды;
- корректно спроектировать берегоукрепление, дренаж и ливневую канализацию;
- подготовить пакет документов для согласований в профильных органах.
Также нормы рекомендуют выполнять топосъемку в благоприятный период года, когда нет высокого снежного покрова и результаты не искажаются льдом или наледью. Для прибрежных участков это особенно актуально: зимой конфигурация берега меняется из-за застругов и наледи, а доступ к урезу воды ограничен.
Как проводится топосъемка участка на берегу Финского залива
Процесс топосъемки прибрежного участка можно условно разделить на четыре этапа: подготовка, полевые работы на суше, работы на береговой линии и камеральная обработка с выпуском топоплана.
Основные этапы работ
-
Подготовительный этап. Специалисты собирают исходные данные: выписки ЕГРН, кадастровые планы, градостроительные регламенты, схемы действующих сетей, материалы прежних изысканий. На этом же этапе уточняется, попадает ли участок в водоохранную зону, есть ли действующие ограничения и особые условия по берегозащите.
-
Создание геодезической основы. На местности закладываются и измеряются опорные пункты, выполняется привязка к действующим государственным или местным координатным системам. Используются GNSS-приемники и электронные тахеометры, чтобы обеспечить требуемую точность по плану и высоте.
-
Съемка рельефа и объектов на суше. Геодезист измеряет характерные точки рельефа, углы откосов, линии бровок и подошв склонов, фиксирует здания, заборы, дорожки, подпорные стены, инженерные сети, деревья и иные элементы благоустройства. Отдельное внимание уделяется участкам, где возможны оползни или размывы.
-
Съемка береговой линии и, при необходимости, мелководья. Уточняется фактический урез воды, форма берега, положение каменных гряд, насыпей и берегоукрепительных сооружений. Для проектов с причалами, пирсами или намывными территориями дополнительно выполняется съемка рельефа дна с использованием эхолота и специализированного оборудования.
-
Камеральная обработка и выпуск плана. Все измерения обрабатываются в специализированном ПО, формируется цифровая модель местности и топографический план в оговоренном масштабе и в нужных форматах (DWG, DXF, PDF). На плане отображают границы участка, береговую линию, рельеф, объекты застройки, сети, зоны с особыми условиями использования территории.
Чтобы ускорить работы, заказчику имеет смысл заранее подготовить: правоустанавливающие документы на участок, кадастровую выписку (если есть), градостроительный план или правила землепользования и застройки, а также техническое задание с указанием целей съемки — для строительства, благоустройства, берегоукрепления или согласований.
Стоимость и сроки топосъемки прибрежного участка в СПб и Ленобласти
Сроки и стоимость топографической съемки зависят от площади участка, требуемого масштаба, степени застроенности, протяженности береговой линии и необходимости гидрографических работ. Для типового частного участка до 10 соток без сложной береговой линии топосъемка 1:500 обычно занимает 3–5 рабочих дней и стоит в среднем от 10 000–15 000 рублей по региону, тогда как крупные или сложные объекты рассчитываются индивидуально.
Прибрежные участки, как правило, сложнее обычных: доступ к части территории может быть затруднен, рельеф более пересеченный, а к содержанию плана предъявляются повышенные требования. Добавьте сюда возможную съемку дна и обработку дополнительных профилей — и итоговая смета закономерно будет выше.
| Тип объекта | Ориентировочная стоимость | Ориентировочные сроки |
|---|---|---|
| Частный участок до 15 соток у воды, без гидрографической съемки | от 15 000 ₽ | 3–5 рабочих дней |
| Участок с протяженной береговой линией и сложным рельефом склона | от 25 000–35 000 ₽ | 5–7 рабочих дней |
| Крупный объект (апарт-отель, база отдыха, коттеджный поселок на берегу) | от 40 000 ₽ за га и выше | от 7 рабочих дней, по согласованному графику |
Цены носят ориентировочный характер и показывают порядок бюджета: точная стоимость рассчитывается после анализа исходных данных и технического задания.
Как выбрать исполнителя топографической съемки в прибрежной зоне
При выборе компании для топосъемки прибрежного участка важно смотреть не только на цену, но и на опыт конкретно в водоохранных зонах, наличие допуска СРО на инженерные изыскания, а также готовность работать в связке с проектировщиками и геологами. Топоплан должен приниматься проектной организацией, надзорными органами и, при необходимости, профильными комитетами.
Хороший исполнитель заранее уточнит нормы, учитываемые для вашего участка, согласует масштаб и состав плана с проектировщиком, а также предложит дополнить топосъемку геологическими и, при необходимости, гидрографическими изысканиями. Для объектов на берегу Финского залива полезен опыт работ именно в Санкт-Петербурге и Ленинградской области: местная специфика рельефа, грунтов и регламентов сильно влияет на решения по берегоукреплению и планировке.
При выборе подрядчика задайте несколько ключевых вопросов:
- есть ли у компании действующий допуск СРО на инженерные изыскания и опыт работ в водоохранных зонах;
- какие объекты на берегу залива или крупных водоемов уже выполнены и можно ли увидеть примеры топопланов;
- в каких форматах передаются материалы (DWG, PDF, XML для органов согласования);
- готова ли компания при необходимости оперативно обновить план после корректировок проекта.
Итоги: когда обращаться в KU-GROUP
Топографическая съемка прибрежного участка — обязательный шаг для любого проекта у воды, будь то частный дом, гостиница, благоустройство пляжа или строительство инженерных сооружений. Она позволяет учесть рельеф, реальные границы участка, режимы водоохранных зон и динамику береговой линии еще до того, как будут потрачены деньги на проект и строительные работы.
Для Санкт-Петербурга и Ленинградской области это особенно актуально: плотная застройка, сложная инженерная инфраструктура и чувствительные к ошибкам прибрежные зоны требуют точных данных и аккуратного отношения к нормативам. Профессионально выполненный топоплан станет надежной основой для расчетов, экспертизы и безопасной эксплуатации объекта.
Топографическая съемка прибрежного участка — ключевой инструмент для законной и безопасной застройки у воды. Компания KU-GROUP выполняет топографическую съемку в Санкт-Петербурге и Ленинградской области с учетом требований Водного кодекса и действующих сводов правил. При необходимости мы дополним топосъемку съемкой благоустройства территории и инженерно-геологическими изысканиями. Свяжитесь с нами, чтобы получить консультацию по вашему прибрежному участку и рассчитать стоимость работ под конкретную задачу.
