Топографическая съемка железнодорожных путей и переездов представляет собой комплекс высокоточных геодезических работ, необходимых для проектирования, строительства, реконструкции и эксплуатации объектов железнодорожного транспорта. В условиях Санкт-Петербурга и Ленинградской области, с их развитой железнодорожной инфраструктурой и сложными геологическими условиями, такие изыскания требуют особого профессионализма и соблюдения строгих нормативных требований.
Нормативная база и требования к точности
Геодезическая съемка железнодорожных путей регламентируется СП 237.1326000.2015 «Инженерно-геодезические изыскания для строительства», ВСН 01-82 «Инструкция по топографо-геодезическим работам на железнодорожном транспорте», а также требованиями РЖД. Для железнодорожных путей установлены повышенные требования к точности измерений.
Средняя квадратическая погрешность определения планового положения характерных точек железнодорожного полотна не должна превышать 5 см, а высотного положения – 2 см. Для станционных путей требования еще жёстче: ±3 см в плане и ±1 см по высоте.
В Санкт-Петербурге работы осложняются наличием исторической застройки, пересечением с водными объектами (Нева, Обводный канал) и необходимостью согласования с многочисленными надзорными органами. Особое внимание уделяется участкам на слабых грунтах Приневской низменности, где требуется детальное нивелирование для контроля осадок.
Виды топосъемки железнодорожных объектов
Исполнительная съемка путевого развития
Исполнительная геодезическая съемка железнодорожных путей выполняется после завершения строительно-монтажных работ для подтверждения соответствия построенных объектов проектной документации. Фиксируются:
- оси главных и станционных путей с определением пикетажа;
- верх головки рельсов (ВГР) с высотными отметками через каждые 20 метров;
- стрелочные переводы с указанием типа и направления;
- земляное полотно (насыпи, выемки, откосы);
- водоотводные сооружения (кюветы, лотки, дренажи);
- искусственные сооружения (мосты, путепроводы, тоннели).
Топографическая съемка железнодорожных переездов
Съемка железнодорожных переездов требует особой тщательности из-за повышенных требований безопасности. На плане отображаются:
Обязательные элементы съемки переезда
- настил переезда с указанием материала и состояния покрытия;
- габариты проезжей части (для категорированных переездов – не менее 6 метров);
- средства сигнализации и автоматики (светофоры, шлагбаумы, АПС);
- зоны видимости и треугольники безопасности;
- дорожные знаки и разметка согласно ГОСТ Р 50597-2017;
- инженерные коммуникации в зоне переезда;
- рельеф прилегающей территории на 50 м от оси пути.
Методы и технологии выполнения работ
Тахеометрическая съемка

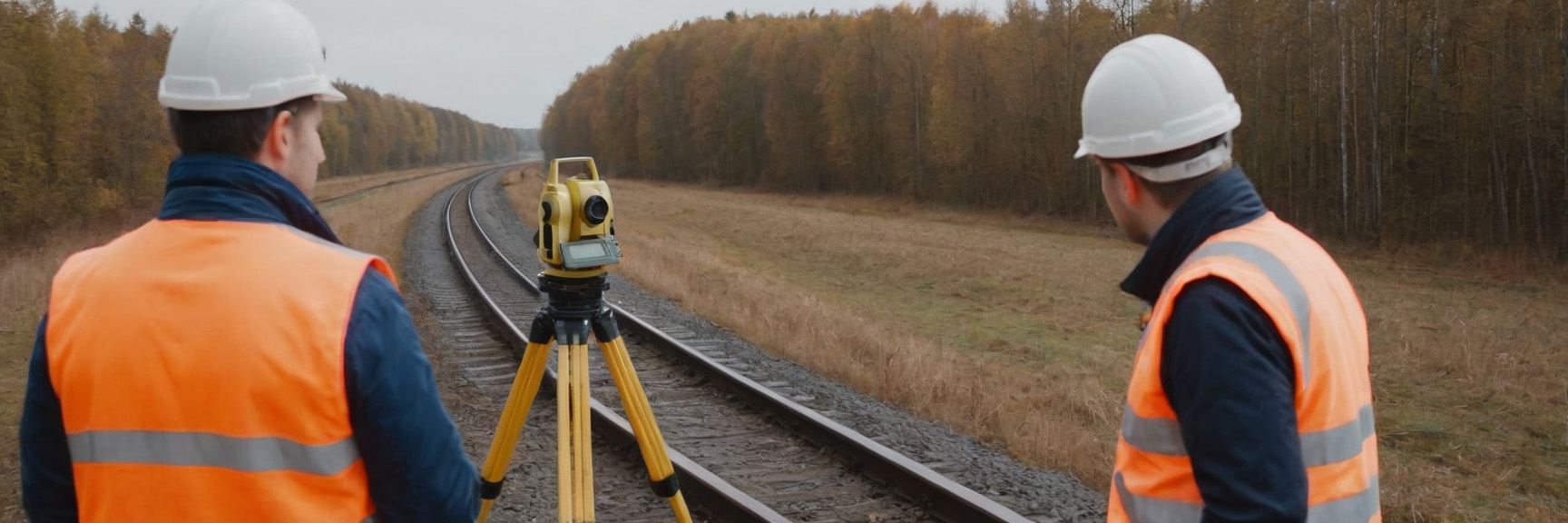

Основной метод для топосъемки железнодорожных объектов – электронная тахеометрия с использованием высокоточных приборов класса 2" (Leica TS16, Trimble S9, Topcon GT). Метод обеспечивает:
Высокая производительность
До 1500-2000 пикетов за смену при благоприятных условиях, что позволяет минимизировать время нахождения персонала в опасной зоне.
Точность измерений
СКП измерения расстояний ±(1 мм + 1 ppm), углов ±2", что полностью удовлетворяет требованиям нормативов.
Автоматизация
Использование кодификаторов для автоматического формирования топографического плана в программах CREDO, AutoCAD Civil 3D.
Спутниковые технологии GNSS
Для создания планово-высотной геодезической основы применяются GNSS-приемники, работающие в режиме RTK с поправками от базовых станций Ленинградской области. При съемке открытых участков путей метод GNSS позволяет определять координаты точек с точностью до ±2 см в плане и ±3 см по высоте.
Ограничение: в условиях плотной застройки центра Санкт-Петербурга, вблизи виадуков и в лесных массивах из-за экранирования спутникового сигнала применение GNSS затруднено, приходится использовать классическую тахеометрию.
Лазерное сканирование (наземное и мобильное)
Технология трёхмерного лазерного сканирования набирает популярность для съемки железнодорожной инфраструктуры. Наземное лазерное сканирование (НЛС) с точностью до 3-5 мм создаёт детальную цифровую модель объекта. Мобильное лазерное сканирование (МЛС) с дрезины или специального вагона позволяет производить съемку без перекрытия движения, получая облако точек протяженных участков пути.
Технология выполнения топосъемки
- Подготовительный этап: получение технического задания, сбор исходных данных, согласование с владельцем инфраструктуры (РЖД, ООО «ЛенТрансРегион»), оформление пропусков, инструктаж по технике безопасности на железной дороге.
- Рекогносцировка: обследование местности, выбор мест установки геодезических знаков, определение оптимальной технологии съемки.
- Создание съемочного обоснования: развитие планово-высотной геодезической сети от пунктов ГГС (в СПб используются пункты сети СПСП) методом полигонометрии или спутниковыми определениями.
- Топографическая съемка: измерения характерных точек местности и объектов с соблюдением требований безопасности (работа в «окна» между поездами, наличие СИЗ, сигналистов).
- Камеральная обработка: уравнивание сети, расчет координат, создание цифровой модели местности в формате DXF, DWG с послойной структурой согласно классификатору.
- Оформление результатов: подготовка топографического плана М 1:500, технического отчета, передача заказчику материалов в согласованных форматах.
Особенности работ в условиях СПб и области
Климатические и геологические условия региона накладывают специфические требования на проведение изысканий:
Высокий уровень грунтовых вод на большей части территории (Приневская низменность) требует детальной фиксации всех водоотводных сооружений. Заболоченные участки Ленинградской области (Кировский, Волховский районы) создают сложности при закреплении пунктов съемочной сети.
Морозное пучение грунтов особенно характерно для пылеватых супесей и суглинков, распространенных в области. При весенне-осенних съемках необходимо учитывать возможные вертикальные смещения рельсового полотна до 5-10 см, что важно при анализе динамики деформаций.
Ограниченная видимость в осенне-зимний период (туманы, осадки) снижает дальность измерений безотражательным тахеометром до 150-200 м, требует применения отражательных призм и увеличения числа станций.
Требования безопасности
Производство геодезических работ на действующих железнодорожных путях – деятельность повышенной опасности. Персонал должен иметь:
- удостоверение о прохождении курса «Правила технической эксплуатации железных дорог» (ПТЭ);
- инструктаж по охране труда на железнодорожном транспорте;
- сигнальную одежду повышенной видимости (жилет оранжевого цвета);
- средства индивидуальной защиты (каска, защитная обувь).
Работы выполняются в «окна» – специально выделенное время между движением поездов. Руководитель работ обязан поддерживать связь с дежурным по станции. Запрещается нахождение на путях при приближении подвижного состава ближе 400 метров.
Стоимость и сроки выполнения
| Вид работ | Масштаб/детальность | Стоимость за 1 га |
|---|---|---|
| Топосъемка железнодорожных путей | М 1:500 | от 18 000 руб. |
| Исполнительная съемка путей | М 1:500 | от 22 000 руб. |
| Съемка железнодорожного переезда | М 1:500, детальная | от 35 000 руб. |
| Лазерное сканирование путей | облако точек + модель | от 28 000 руб. |
Сроки зависят от площади объекта, его сложности и требований к согласованиям. Типовая топосъемка участка пути протяженностью 1 км занимает 5-7 рабочих дней с учетом камеральной обработки.
Результаты работ и их применение
По итогам топографической съемки заказчик получает:
- топографический план в масштабе 1:500 (цифровой формат DWG/DXF + печать на пластике);
- ведомости координат и высот пунктов съемочного обоснования;
- технический отчет с описанием методики, точности, использованного оборудования;
- акт сдачи-приемки работ;
- по требованию – трёхмерную модель местности для BIM-проектирования.
Топографические планы железнодорожных путей используются для:
- проектирования реконструкции и нового строительства объектов инфраструктуры;
- разработки проектов организации строительства (ПОС);
- подготовки документации для согласования пересечений с инженерными коммуникациями;
- кадастровых работ по постановке на учет железнодорожных земель;
- мониторинга деформаций земляного полотна и искусственных сооружений;
- разработки систем водоотведения и защиты от подтопления.
Почему стоит заказать топосъемку у профессионалов
Преимущества работы с нашей компанией
- Аттестованные инженеры с допуском к работе на железнодорожном транспорте
- Современное высокоточное оборудование ведущих производителей
- Опыт согласований с РЖД и Октябрьской железной дорогой
- Соблюдение сроков даже при жестких графиках «окон»
- Гарантия на выполненные работы
Заключение
Топографическая съемка железнодорожных путей и переездов – высокоспециализированный вид геодезических работ, требующий профессионализма, технической оснащенности и строгого соблюдения требований безопасности. В условиях Санкт-Петербурга и Ленинградской области с развитой сетью железных дорог и сложными природными условиями такие работы особенно востребованы. Качественная топосъемка – основа безопасной эксплуатации и эффективного развития железнодорожной инфраструктуры региона.
