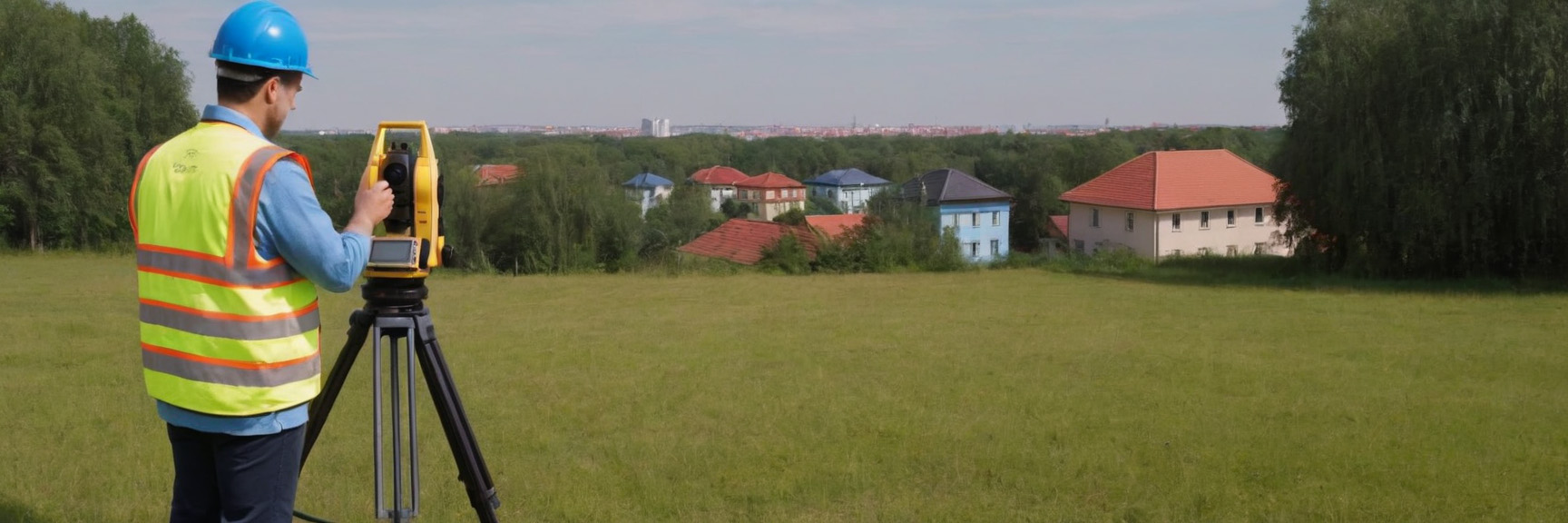

Проектирование и строительство коттеджного поселка начинается с комплексного изучения территории. Топографическая съемка — это фундамент, на котором строится вся дальнейшая работа: от планирования инженерных сетей до размещения жилых домов. Особенно важна точность геодезических работ в условиях Санкт-Петербурга и Ленинградской области, где сложные грунты и высокий уровень грунтовых вод требуют особого подхода.
Что такое топосъемка и почему она критически важна
Топосъемка территории — это комплекс геодезических работ по созданию точного плана местности с отображением рельефа, существующих объектов, подземных и надземных коммуникаций. Для коттеджного поселка это не просто формальность, а необходимость, которая позволяет избежать серьезных проблем на этапе строительства.
Критически важно: По данным строительной практики в Ленобласти, до 40% проблем при строительстве коттеджных поселков связаны с недостаточно детальными инженерными изысканиями на начальном этапе. Экономия на топосъемке оборачивается дополнительными затратами, которые могут превысить первоначальную смету на 25-30%.
Топографический план масштаба 1:500 или 1:1000 содержит информацию о перепадах высот с точностью до 10-20 см, расположении деревьев диаметром от 10 см, существующих строениях, дорогах, линиях электропередач, водоемах и границах участка. Эти данные необходимы проектировщикам для разработки генплана, системы водоотведения, дорожной сети и благоустройства.
Особенности топосъемки в Санкт-Петербурге и Ленинградской области
Ленинградская область характеризуется специфическими природными условиями, которые необходимо учитывать при геодезических изысканиях:
- Высокий уровень грунтовых вод (УГВ) — в среднем 0,5-2 метра от поверхности, что требует детального изучения для проектирования дренажных систем и фундаментов
- Глинистые и суглинистые грунты — преобладают тяжелые грунты с низкой водопроницаемостью, склонные к пучению в зимний период
- Сложный рельеф — чередование моренных холмов и низин, остатки ледниковых форм требуют подробной высотной съемки
- Заболоченные участки — типичны для региона, их выявление критично для планирования застройки
- Лесные массивы — необходимость согласования вырубки и сохранения ценных пород деревьев
Практика показывает, что на территории будущих коттеджных поселков в Ленобласти перепады высот могут достигать 8-15 метров на площади 10-20 га. Это существенный показатель, влияющий на объемы земляных работ, организацию ливневой канализации и прокладку инженерных коммуникаций.
Виды топографической съемки для коттеджного поселка
Наземная съемка
Классический метод с использованием тахеометров и GPS-приемников. Точность 2-5 см, оптимальна для участков до 50 га. Позволяет детально зафиксировать все объекты.
Аэрофотосъемка с БПЛА
Современная технология для крупных территорий от 20 га. Скорость работы выше в 3-4 раза, получение ортофотоплана и цифровой модели рельефа.
Лазерное сканирование
Высокоточный метод для сложных участков с густой растительностью. Создание 3D-модели территории с точностью до 1 см.
Комбинированная съемка
Сочетание нескольких методов для достижения оптимального соотношения точности, скорости и стоимости работ.
Этапы проведения топосъемки территории
Геодезические работы для коттеджного поселка выполняются в строгой последовательности согласно требованиям СП 11-104-97 и СП 47.13330.2016:
- Подготовительный этап: Сбор исходных данных, получение задания на съемку, изучение архивных материалов, согласование объемов работ с заказчиком. Запрос сведений о подземных коммуникациях в эксплуатирующих организациях (Водоканал, Газпром, электросети).
- Рекогносцировка местности: Выезд на участок, осмотр территории, оценка доступности, определение методики работ и установка опорных геодезических пунктов.
- Создание планово-высотного обоснования: Закладка временных реперов, привязка к государственной геодезической сети, создание съемочного обоснования с точностью не ниже 1:2000.
- Полевые измерения: Съемка ситуации и рельефа, определение координат характерных точек, измерение превышений, фиксация всех объектов и коммуникаций. Для участка 10 га требуется 1500-2500 пикетов.
- Камеральная обработка: Вычисление координат и высот, построение цифровой модели местности, создание топографического плана в программах AutoCAD, CREDO, GeoniCS.
- Составление технического отчета: Подготовка итоговой документации, включая пояснительную записку, каталог координат, ведомость углов поворота и абрис съемки.
Состав топографического плана для проектирования
Топографический план масштаба 1:500 для коттеджного поселка включает несколько обязательных разделов:
Основные элементы плана:
- Рельеф местности (горизонтали через 0,5-1 м)
- Границы земельного участка с координатами поворотных точек
- Существующие строения и сооружения
- Дорожная сеть, проезды, тропинки
- Зеленые насаждения (деревья с диаметром ствола, кустарники)
- Водные объекты (реки, ручьи, пруды, канавы)
- Подземные коммуникации (водопровод, канализация, газопровод, кабели)
- Надземные коммуникации (ЛЭП, опоры освещения)
- Ограждения, подпорные стенки, откосы
Технические требования и нормативы
Топосъемка под коттеджный поселок выполняется в соответствии с действующими нормативными документами:
| Параметр | Требование |
|---|---|
| Масштаб съемки | 1:500 для генплана, 1:1000 для общей территории |
| Высота сечения рельефа | 0,5 м для застраиваемых зон, 1 м для остальной территории |
| Средняя квадратическая погрешность | Не более 0,2 м в плане, 0,1 м по высоте |
| Система координат | МСК-78 для Санкт-Петербурга, местная или государственная для ЛО |
| Система высот | Балтийская система высот 1977 года |
Все геодезические работы выполняются с использованием поверенного оборудования. Используются тахеометры класса точности 2" (Leica, Trimble, Topcon), GPS/GNSS-приемники геодезического класса и нивелиры с погрешностью не более 1 мм на 1 км хода.
Сроки и стоимость топосъемки
Продолжительность работ зависит от площади территории, сложности рельефа, густоты застройки и растительности:
Типовые сроки для коттеджного поселка:
- Участок 5-10 га: 5-7 рабочих дней
- Участок 10-20 га: 8-12 рабочих дней
- Участок 20-50 га: 15-20 рабочих дней
Стоимость топографической съемки в Санкт-Петербурге и Ленобласти формируется исходя из площади, масштаба, сложности работ и срочности:
| Площадь участка | Масштаб 1:500 | Масштаб 1:1000 |
|---|---|---|
| До 5 га | от 45 000 руб. | от 35 000 руб. |
| 5-10 га | от 80 000 руб. | от 60 000 руб. |
| 10-20 га | от 140 000 руб. | от 100 000 руб. |
| 20-50 га | от 300 000 руб. | от 220 000 руб. |
Важно понимать, что качественная топосъемка — это инвестиция в безопасность и экономическую эффективность проекта. Затраты на геодезические изыскания составляют 1-2% от общей стоимости строительства поселка, при этом позволяют избежать ошибок, исправление которых обходится в десятки раз дороже.
Дополнительные работы в составе изысканий
Для полноценного проектирования коттеджного поселка помимо топосъемки требуются сопутствующие виды работ:
Обязательные работы
- Инженерно-геологические изыскания (бурение скважин, анализ грунтов)
- Геодезическая разбивочная основа для строительства
- Вынос границ земельного участка в натуру
- Исполнительная съемка инженерных сетей
Дополнительные услуги
- Гидрогеологические исследования (определение УГВ)
- Экологические изыскания
- Вертикальная планировка территории
- Подсчет объемов земляных работ
Почему стоит обратиться к профессионалам
Наша компания специализируется на геодезических работах в Санкт-Петербурге и Ленинградской области более 10 лет. Мы знаем все особенности местных грунтов, разбираемся в тонкостях согласований и используем современное оборудование экспертного класса.
Преимущества работы с нами:
- Собственный парк геодезического оборудования (тахеометры Leica TS16, GNSS Trimble R12)
- Штат аттестованных инженеров-геодезистов с допусками СРО
- Опыт реализации проектов от 2 до 150 га
- Комплексный подход: от изысканий до авторского надзора
- Гарантия на выполненные работы и консультации на всех этапах строительства
Заключение
Топосъемка территории под коттеджный поселок — это основа грамотного проектирования и строительства. Точные геодезические данные позволяют оптимально разместить дома, спроектировать эффективную систему водоотведения, минимизировать объемы земляных работ и избежать дорогостоящих ошибок. В условиях Ленинградской области с её сложными грунтами и высоким УГВ профессиональные инженерные изыскания особенно важны. Доверьте эту работу специалистам с многолетним опытом работы в регионе — и ваш проект будет реализован в срок, в рамках бюджета и без неприятных сюрпризов.
