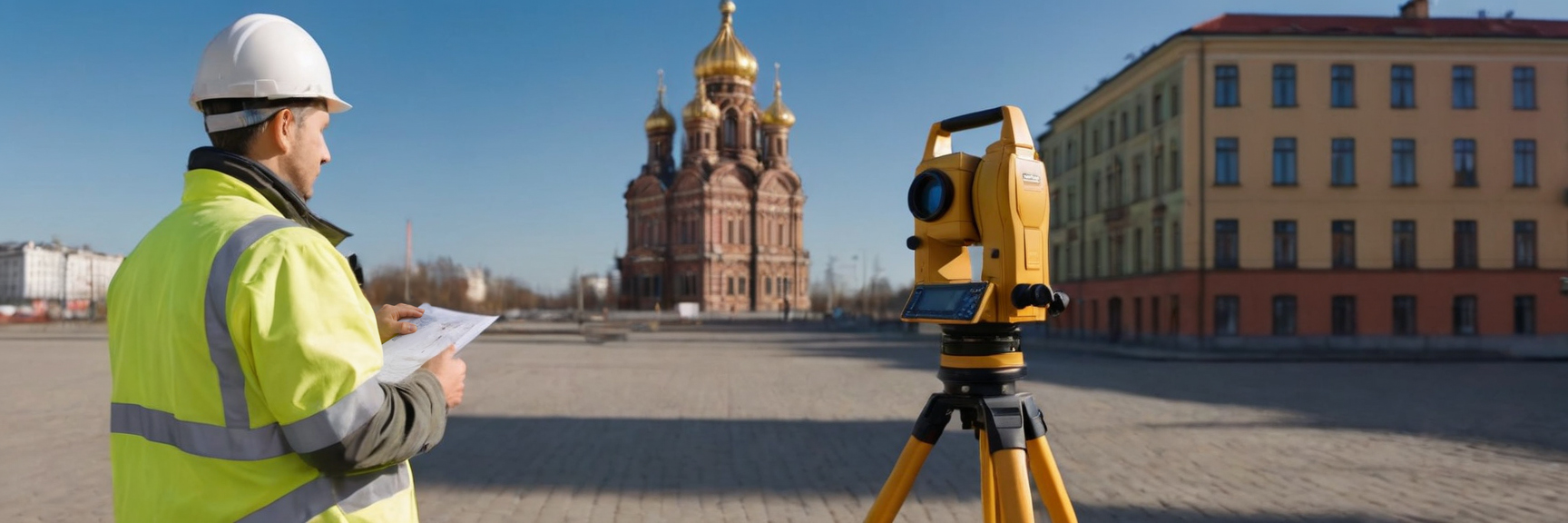

Топографическая съемка городского участка — это комплексный процесс создания детального плана местности с отображением всех наземных и подземных объектов. В условиях Санкт-Петербурга, с его сложной геологией и плотной исторической застройкой, данная процедура требует особого профессионализма и современного оборудования.
Технические особенности городской топосъемки в Петербурге
Выполнение топографической съемки в условиях городской среды Санкт-Петербурга существенно отличается от работ на открытой местности. Плотность застройки центральных районов достигает 85-90%, что создаёт специфические условия для геодезических измерений.
Ключевая особенность: В историческом центре СПб необходимо учитывать охранные зоны объектов культурного наследия, где действуют особые регламенты КГИОП по высотности и границам застройки.
При проведении инженерно-геодезических изысканий в городских условиях применяется комбинированный метод съёмки: тахеометрическая съёмка в сочетании с GNSS-позиционированием. Точность плановой съёмки масштаба 1:500 составляет ±5 см для твёрдых контуров и ±10 см для нетвёрдых, что соответствует требованиям СП 47.13330.2016.
Расчёт стоимости топосъемки городского участка
Нормативная база и требования к топографическим планам
Топографический план участка в черте города должен соответствовать требованиям градостроительного кодекса РФ и местным нормативам. Для Санкт-Петербурга действуют специальные технические условия, утверждённые Комитетом по градостроительству и архитектуре.
| Масштаб съёмки | Назначение | Сечение рельефа | Точность высот |
|---|---|---|---|
| 1:200 | Детальная планировка, благоустройство | 0.25-0.5 м | ±2 см |
| 1:500 | Проектирование зданий, инженерных сетей | 0.5-1.0 м | ±5 см |
| 1:1000 | Генеральные планы, кадастровые работы | 1.0-2.0 м | ±10 см |
| 1:2000 | Градостроительное планирование | 2.0-5.0 м | ±15 см |
Этапы выполнения топосъемки в городских условиях
- Подготовительный этап: Получение технического задания, анализ архивных материалов в ГИС СПб, согласование работ с ГКУ ГАТИ при необходимости проведения съёмки на проезжей части.
- Рекогносцировка местности: Обследование участка, выявление подземных коммуникаций через запросы в ГУП "Водоканал", ПАО "Ленэнерго", ГРО "ПетербургГаз".
- Создание планово-высотного обоснования: Закладка временных реперов, привязка к пунктам городской геодезической сети через базовые станции SmartNet.
- Полевые измерения: Тахеометрическая съёмка контуров зданий, дорожной сети, зелёных насаждений. Средняя плотность пикетов в застроенной территории — 150-200 точек на гектар.
- Съёмка подземных коммуникаций: Применение трассоискателей RD8100, георадаров ЛОЗА-В для обнаружения скрытых инженерных сетей.
- Камеральная обработка: Создание цифровой модели местности в CREDO DAT, AutoCAD Civil 3D, формирование топоплана в соответствии с условными знаками.
- Согласование и сдача материалов: Проверка в отделе геодезии и картографии, внесение в РГИС, получение штампа соответствия.
Особенности съёмки подземных коммуникаций в историческом центре
Инженерные сети Санкт-Петербурга имеют сложную многоуровневую структуру. В центральных районах глубина заложения коммуникаций варьируется от 0.3 м (кабельные линии связи) до 8-12 м (глубокие коллекторы). Топосъёмка подземных коммуникаций выполняется с применением специализированного оборудования.
Важно: При обнаружении исторических коммуникаций XIX века (чугунные водоводы, кирпичные коллекторы) требуется дополнительное обследование с привлечением специалистов ГУП "Водоканал СПб".
| Тип коммуникации | Метод обнаружения | Погрешность определения |
|---|---|---|
| Металлические трубопроводы | Электромагнитная локация | ±10 см в плане, ±5% по глубине |
| Неметаллические трубы | Георадарное зондирование | ±15 см в плане, ±10% по глубине |
| Кабельные линии | Трассопоиск с генератором | ±5 см в плане, ±5% по глубине |
| Бетонные коллекторы | Акустическая локация + георадар | ±20 см в плане, ±15% по глубине |
Технологии и оборудование для городской топосъемки
Современная геодезическая съёмка в условиях мегаполиса невозможна без применения высокоточного оборудования. Электронные тахеометры класса точности 2" обеспечивают необходимую точность измерений даже в стеснённых условиях дворов-колодцев.
Тахеометры Leica TS16
Безотражательная дальность до 1000 м, точность угловых измерений 1", автоматическое наведение ATRplus.
GNSS-приёмники Trimble R12i
Технология ProPoint для работы в условиях переотражений, точность RTK ±8 мм + 1 ppm.
Лазерные сканеры Leica RTC360
Скорость сканирования 2 млн точек/сек, дальность 130 м, точность 2 мм на 10 м.
БПЛА DJI Matrice 300 RTK
Аэрофотосъёмка с точностью 2-3 см, создание ортофотопланов масштаба 1:500.
Применение результатов топосъемки в градостроительстве
Топографическая основа масштаба 1:500 является обязательным документом для получения градостроительного плана земельного участка (ГПЗУ) в Санкт-Петербурге. Актуальность топоплана для проектных работ составляет 2 года согласно п. 5.189 СП 47.13330.2016.
Преимущества профессиональной топосъемки
- Точное определение границ участка и красных линий застройки
- Выявление всех обременений и охранных зон коммуникаций
- Основа для проектирования с учётом существующей ситуации
- Минимизация рисков при строительстве
- Соответствие требованиям госэкспертизы
Последствия некачественной съёмки
- Отказ в выдаче разрешения на строительство
- Повреждение коммуникаций при земляных работах
- Штрафы от ГАТИ до 500 000 руб. для юридических лиц
- Необходимость корректировки проекта
- Увеличение сроков согласований
Стоимость и сроки выполнения топосъемки в СПб
Цена топографической съёмки участка в Санкт-Петербурге формируется с учётом множества факторов: площади территории, степени застроенности, наличия подземных коммуникаций, требуемого масштаба.
| Площадь участка | Открытая местность | Частная застройка | Плотная городская застройка | Срок выполнения |
|---|---|---|---|---|
| до 0.5 га | от 15 000 руб. | от 25 000 руб. | от 35 000 руб. | 5-7 дней |
| 0.5-1.0 га | от 25 000 руб. | от 40 000 руб. | от 55 000 руб. | 7-10 дней |
| 1.0-3.0 га | от 20 000 руб./га | от 35 000 руб./га | от 45 000 руб./га | 10-15 дней |
| свыше 3.0 га | от 18 000 руб./га | от 30 000 руб./га | от 40 000 руб./га | от 15 дней |
Внимание: Стоимость может увеличиваться при необходимости согласования с КГИОП (для объектов в зонах охраны ОКН), выполнения ночных работ на действующих магистралях, применения специальных методов съёмки.
Согласование и проверка топографических материалов
Готовый топографический план подлежит обязательной проверке в уполномоченных организациях. В Санкт-Петербурге материалы инженерных изысканий проходят экспертизу в СПб ГКУ "Управление геодезии" или аккредитованных организациях.
Документы для согласования топоплана
- Технический отчёт о выполненных геодезических работах
- Топографический план в формате DWG/DXF и на бумажном носителе
- Каталог координат и высот пунктов съёмочного обоснования
- Абрисы съёмки подземных коммуникаций
- Акты согласования с эксплуатирующими организациями
- Копии свидетельств СРО и поверок приборов
Частые ошибки при заказе топосъемки
Экономия на геодезических изысканиях часто приводит к серьёзным проблемам на этапе проектирования и строительства. Рассмотрим типичные ошибки заказчиков:
- Выбор исполнителя только по цене. Низкая стоимость часто означает упрощённую методику съёмки без детального обследования подземных коммуникаций.
- Неправильное определение границ съёмки. Необходимо захватывать территорию на 20-30 м за границами участка для корректной привязки к существующей застройке.
- Игнорирование сезонности работ. Оптимальный период для топосъёмки в СПб — апрель-октябрь, когда отсутствует снежный покров.
- Отсутствие технического задания. Детальное ТЗ позволяет избежать доработок и дополнительных расходов.
Заключение
Топографическая съёмка городского участка — это фундамент любого строительного проекта в Санкт-Петербурге. Качественно выполненные геодезические изыскания позволяют оптимизировать проектные решения, избежать конфликтов с надзорными органами и минимизировать риски при производстве работ. Обращение к профессиональным геодезистам с современным оборудованием и опытом работы в условиях исторической застройки — это инвестиция в успешную реализацию вашего проекта.
